0.96 Inch Sarı Mavi Oled Modül
0.96 Inch Sarı Mavi Oled Modül
128x64 Piksel IIC I2C Seri 0.96” Ekran Lcd Gösterge SSD1306 3.3V 5V Matrix Display
0.96 inch sarı mavi oled lcd modül, 128x64 piksel çözünürlüklü, iki renkli ekran yapısına sahip kompakt bir gösterge modülüdür. Ekranın üst 16 pikseli sarı, alt 48 pikseli mavi renkte görüntü üretir. Yazı ve resim olarak görsel çıktılar gerektiren uygulamalar için idealdir. I2C haberleşme portu üzerinden kullanılır. İnce ve küçük yapısı ile devrelerde az yer kaplar. Geniş sıcaklık aralığında çalışabilir. Düşük güç harcamasına sahiptir.

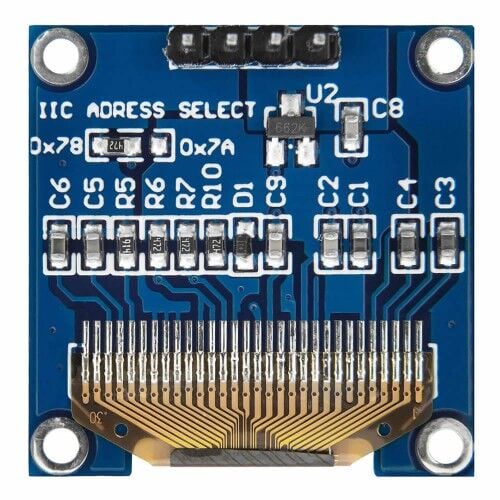

SSD1306 sürücü entegresi lcd içinde gömülü olarak bulunmaktadır. DC 3.3V / 5V besleme ile çalışabilir. Arduino, STM32, ESP32 ve benzeri kartlarla ek devre gerektirmeden kullanılabilir. Adafruit SSD1306 kütüphanesi ile yazılım geliştirilebilir. Stoktaki ürünlerde I2C adresi 0x70 veya 0x7A olabilir, kullanmadan önce yazılımınızda doğru adresin tanımlanması gerekmektedir.
Özellikler:
- 0.96 inch oled lcd
- Çözünülürlük: 128x64 piksel

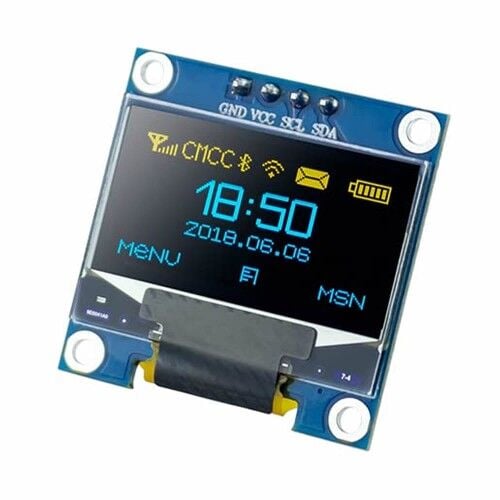

- Ekran rengi: Üst 16 piksel sarı, alt 48 piksel mavi

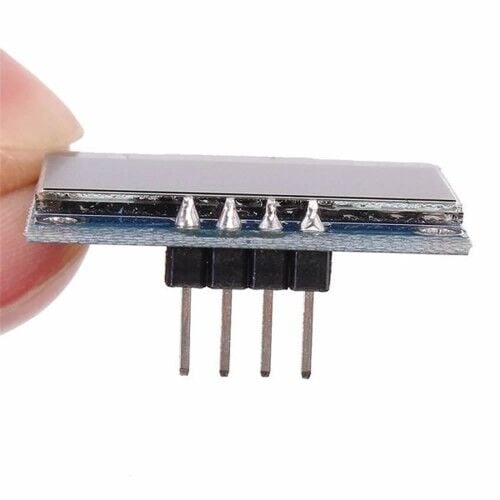

- 4 Pin erkek header bağlantı soketi
- Haberleşme: IIC
- Çalışma voltajı: DC 3V / 5V
- Sürücü entegre: SSD1306 ( Lcd içerisinde gömülü )
- Çözünürlük: 128 x 64 piksel
- Düşük güç harcaması: Tam ekran 0.08W
- Yüksek parlaklık kontrast
- Açı: 160 dereceden düşük

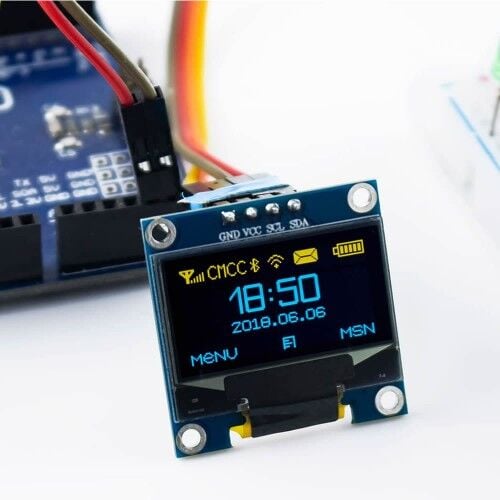

- Arduino, Esp32, Stm32, 8051 serisi mcu, MSP430 ve benzeri entegreler ile kullanılabilir.
- Çalışma sıcaklığı: -30C / 70C

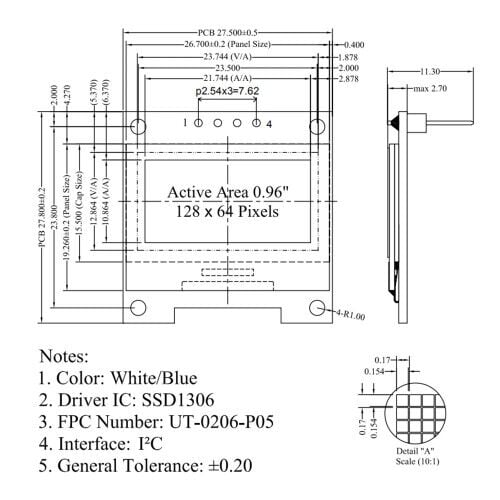

- Aktif ekran alanı: 21.74mm x 11.2mm
- Boyutlar: 27mm x 27mm
- Ağırlık: 5gr

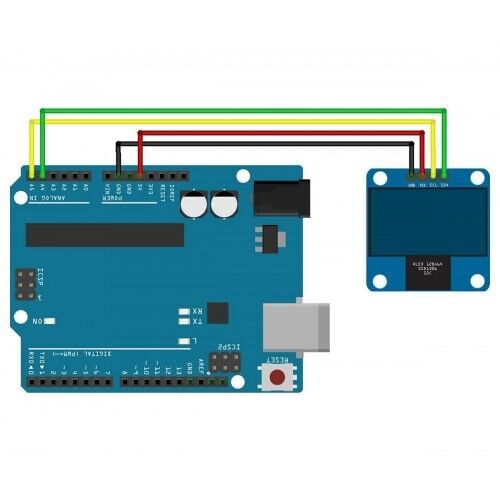

Pin açıklaması:
- GND: Toprak
- VCC: Besleme
- SCL: I2C Saat
- SDA: I2C Data
