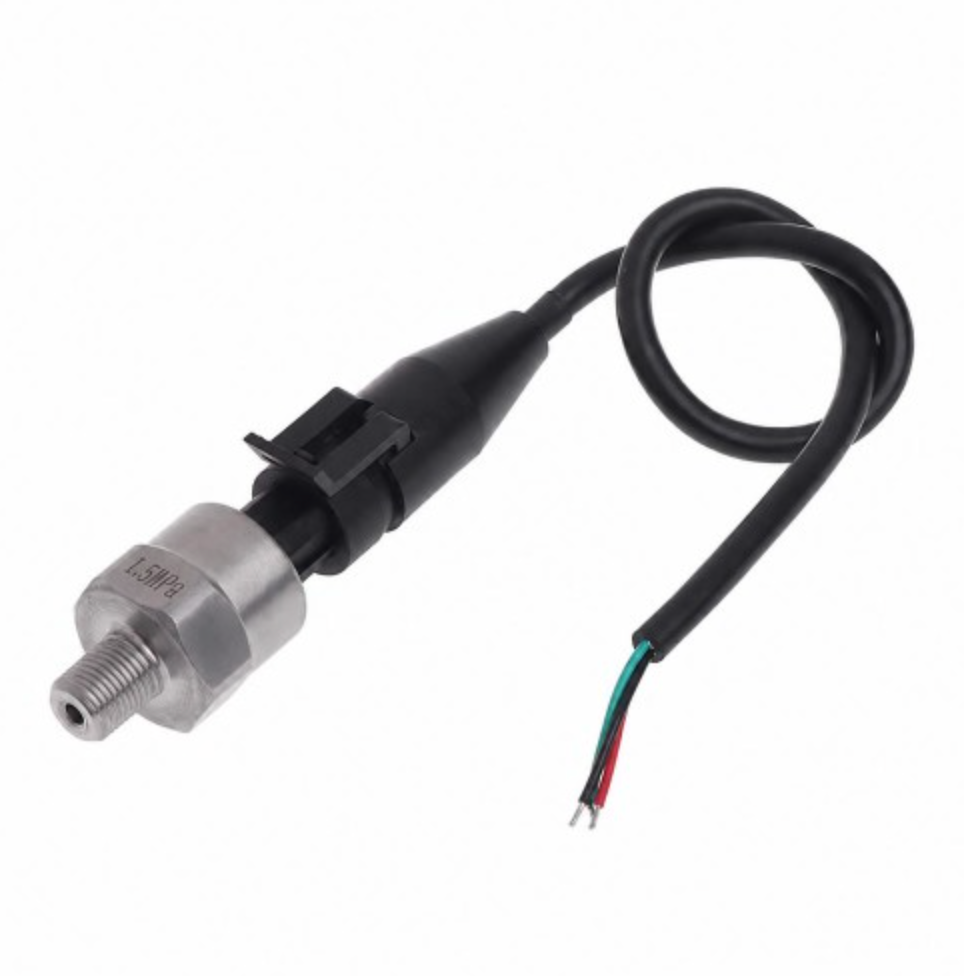

1.5MPa Basınç Sensörü

1.5MPa Basınç Sensörü

0-15Bar 0.5-4.5V G1/4 Diş Yağ Gaz Su Yakıt Tank Depo Lastik Hava Pompa Kompresör Meteoroloji Otomotiv Paslanmaz Çelik

     1.5MPa basınç sensörü, sıvı veya gaz basıncını analog voltaj sinyaline dönüştüren 3 kablolu basınç transdüseridir. 0-1.5MPa ölçüm aralığında çalışır. Bu değer yaklaşık 0-15bar / 0-217psi basınç aralığına karşılık gelir. DC5V ile beslenir ve basınca bağlı olarak 0.5-4.5V aralığında lineer analog çıkış verir.

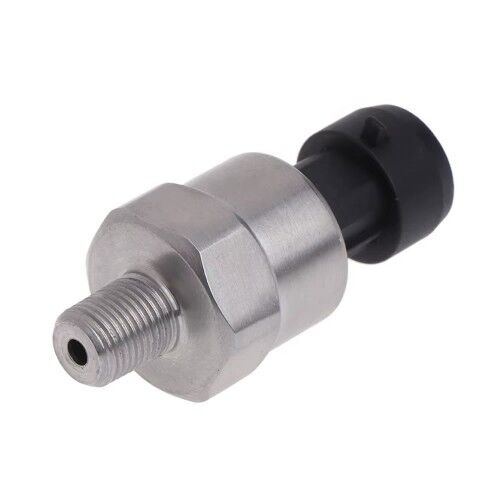

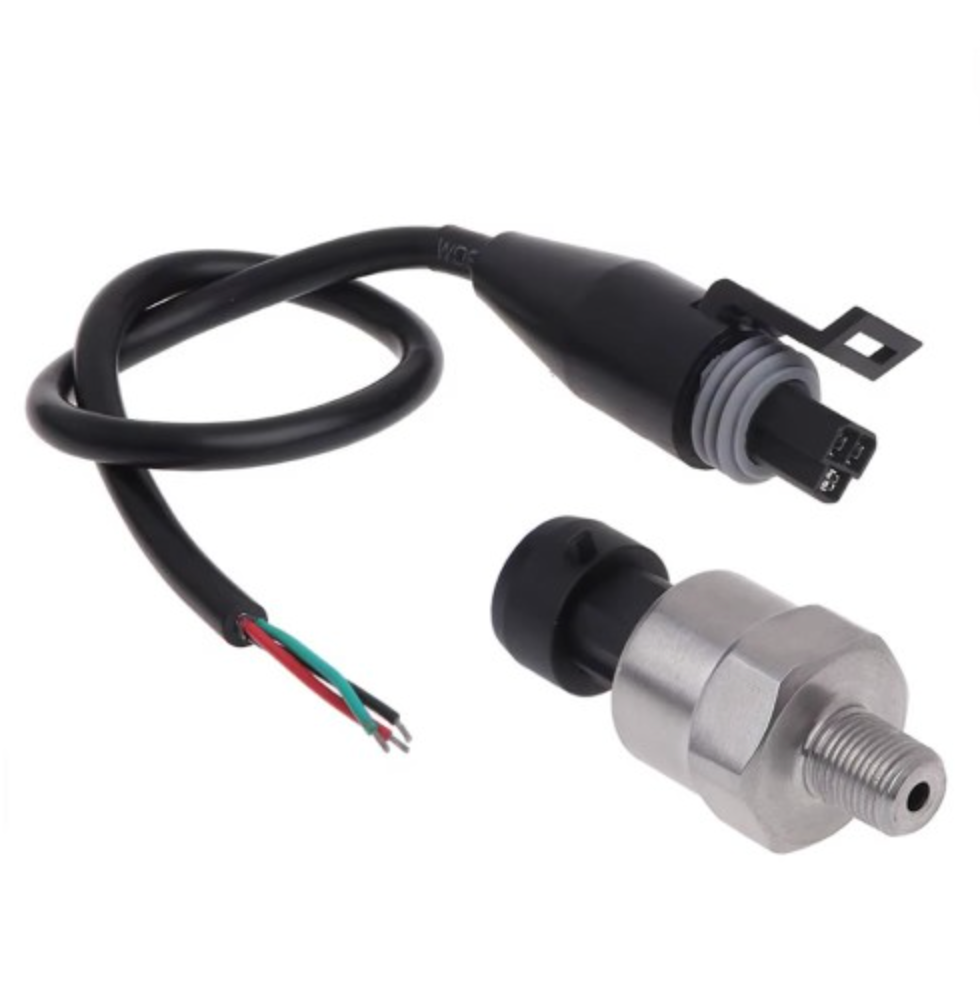

     Metal gövde yapısı, dişli bağlantısı ve soketli kablo çıkışı sayesinde pompa, hidrofor, kompresör, su hattı, hava hattı, yağ hattı, yakıt hattı, hidrolik ve pnömatik sistemlerde basınç izleme amacıyla kullanılabilir. Arduino, ESP32, STM32 ve benzeri mikrodenetleyici projelerinde analog giriş üzerinden okunabilir. Endüstriyel otomasyon, test düzeneği, basınç takip sistemi ve koruma devrelerinde kullanıma uygundur.

     Bu ürün basınç ölçümü içindir; motor, pompa, vana veya yüksek akımlı yükleri doğrudan sürmez. 3.3V analog girişli kartlarda sensör çıkışı 4.5V seviyesine kadar çıkabileceği için voltaj bölücü veya uygun giriş koruması kullanılmalıdır. 500psi sensörlerle benzer fiziksel gövdeye sahip olsa da bu modelin ölçüm aralığı 1.5MPa yani yaklaşık 217psi seviyesindedir. 500psi basınç bulunan sistemlerde kullanılmamalıdır.

Kullanılabilecek akışkanlar: Su, hava, yağ, yakıt, aşındırıcı olmayan gazlar

Kullanım alanları: Pompa, hidrofor, kompresör, hidrolik sistem, pnömatik sistem, otomasyon, test düzeneği, mikrodenetleyici projeleri

Lineer çıkış örneği:

• 0MPa basınçta yaklaşık 0.5V çıkış
• 0.3MPa basınçta yaklaşık 1.3V çıkış
• 0.75MPa basınçta yaklaşık 2.5V çıkış
• 1.2MPa basınçta yaklaşık 3.7V çıkış
• 1.5MPa basınçta yaklaşık 4.5V çıkış

Yaklaşık dönüşüm formülü:  Basınç MPa = (Okunan voltaj - 0.5) / 2.67

Özellikler:

•     1.5MPa Basınç Sensörü
•     Basınç ölçüm aralığı: 0-1.5MPa
•     Yaklaşık basınç karşılığı: 0-15bar / 0-217psi
•     Paslanmaz çelik malzeme
•     Çalışma voltajı: DC 5V
•     Çalışma akımı: 10mA altı
•     Çıkış voltajı:  DC 0.5V / 4.5V  analog
•     Çıkış tipi: Lineer analog voltaj
•     Basınç aralığı: 0-217psi
•     Maksimum aşırı basınç: 2.4MPa
•     Hasar basıncı: 3.0MPa
•     Hassasiyet: -+ %1.5FS
•     Dişli bağlantı: G1/4
•     Yalıtım direnci: >100mohm 500VDC
•     Tepki süresi: <=2ms
•     Şok direnci: 1000g
•     Koruma sınıfı için: IP67
•     Yaşlanma:  0.1%FS/yıl
•     Çalışma sıcaklığı:  0C  /  85C
•     Renk:  Gümüş / Siyah
•     Kablo boyu:  25cm
•     Boyutlar:  25mm x 54mm
•     Ağırlık:  63gr
