1 Kanal Röle Lcus1 Type C Usb

1 Kanal Type C Usb Röle Kontrol Modülü Lcus1

Bilgisayardan Cihaz Açma Kapama CH340 Com Seri Port NO NC 220V 10A Anahtar Lamba Motor Akıllı Ev Otomasyon

( 7A üzerinde uzun süreli kullanımı uygun değildir. Kontaklar yapışabilir. )

 1 Kanal Röle Lcus1 Type C Usb

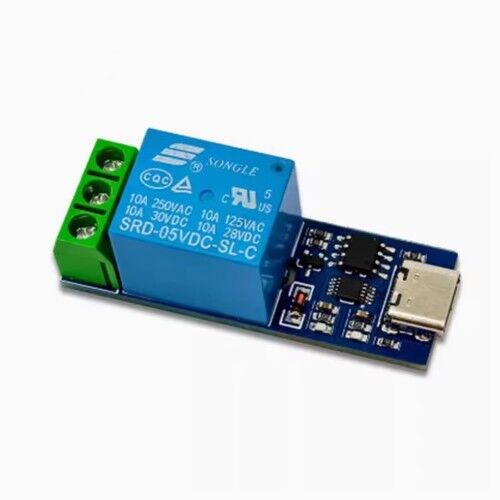

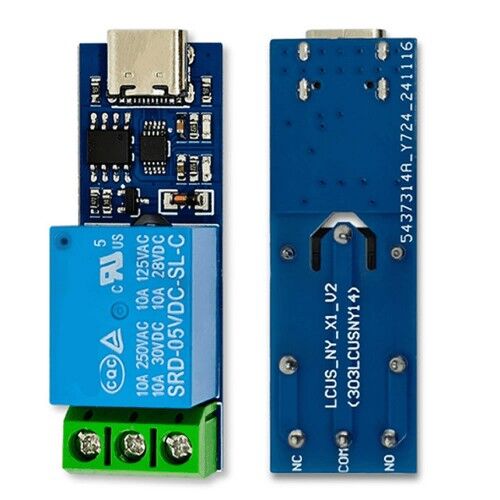

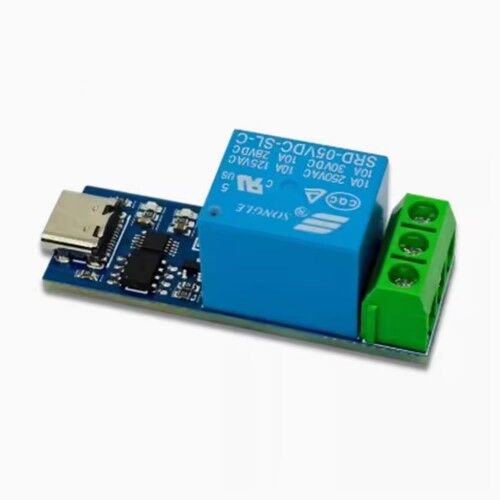

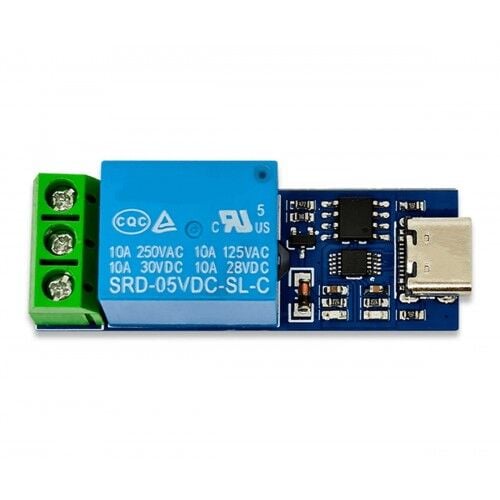

     1 Kanal type c usb port üzerinden kontrol edilen röle modül. Kart üzerinde 220V 10A röle bulunmaktadır. CH340 usb seri port çevirici entegre bulunmaktadır. Pcye bağladığınızda com port oluşur. Com portu kullanarak röleyi açma kapama yapabilirsiniz. Com port kontrol edilebilen tüm işletim sistemleri ile çalışabilir. Windows mac linux android sürücü desteği vardır.

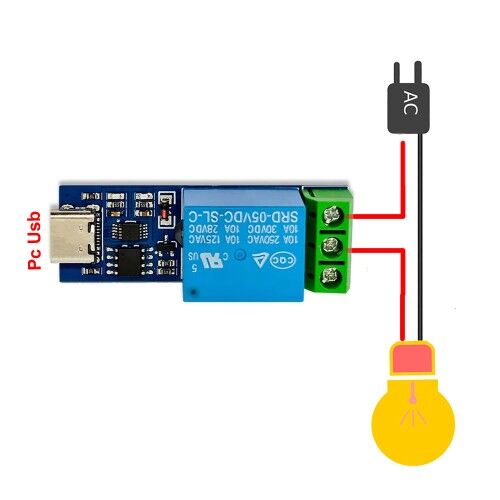

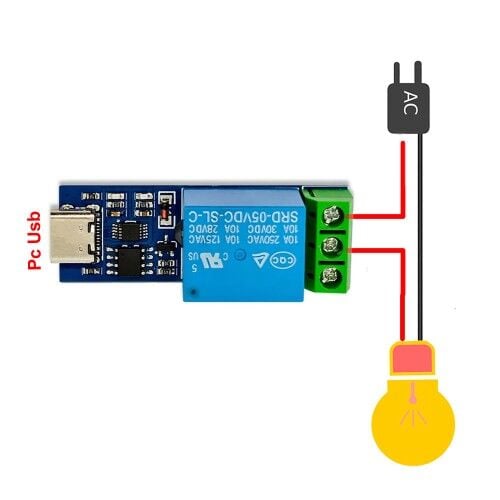

     Pc üzerinden com portu kullanarak röleyi açma kapama yapabilirsiniz. Pc usb porta direk takılır. Vida tip klemense kontrol edilecek hat bağlanır. Kesilmiş hattın bir ucu com ucuna (orta uç) bağlanır.Röle anahtarı com ucunu NO yada NC ye anahtarlayacak şekilde çalışır. Rölenin birleştireceği hattın kesilmiş diğer ucu NO yada NC klemenslerinden birine bağlanır. Kart istediğinizin tam tersi şeklinde çalışıyorsa kenarda bağladığınız kabloyu diğer kenara bağlarsanız istediğiniz gibi çalışacaktır.

Özellikler:

• Usb röle kontrol kartı
• CH340 Usb seri port haberleşme çipi
• Çalışma voltajı: Type c usb port ( DC 5V )
• Röle gücü: AC 220V 10A / DC 30V 10A ( Uzun süre kullanımda 7A üstünde kullanılmamalıdır. )
• Besleme gösterge ledi (Kırmızı)
• Röle durum gösterge ledi (Mavi)
• Röle ömrü: 10.000.000 açma kapama
• İşletim sistemi: Windows / Mac / Linux / Android
• LC usb anahtarlama protokolü kullanır.
• Çalışma sıcaklığı:  -10C / 80C

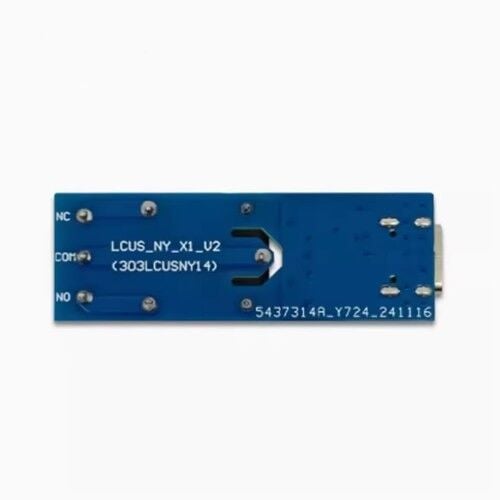

• Vida tip 3 pin röle çıkış klemensi ( NC / COM / NO )
• Boyutlar:  16mm x 50mm
• Ağırlık: 13gr

LC Haberleşme Protokolü: Protokol  4 datadan oluşur.

•     Data 1: Kimlik billgisi = 0xA0
•     Data 2: Adres bilgisi = 0x01 ( 1. kanal demektir )
•     Data 3: Röle durumu=  0x00 “Off" /  0x01 "On"
•     Data 4:  Kontrol

Örnek:

•   Açma kodu: A0 01 01 A2
•   Kapama kodu: A0 01 00 A1

Terminal Programı:  Hterm:   der-hammer.info/pages/terminal.html

     Hex kod yollayabileceğiniz bir terminal programı kullanabilirsiniz. Hterm programını indirin. Açtığınızda port kısmından com portu seçip baudrate olarak 9600 ayarlayın. Connect butonuna tıklayın. Bağlandığınızda sağ altta “Connected to Comx…” şeklinde bilgi satırını göreceksiniz.

     Resimde gösterdildiği gibi transmit data kısmında data tipi olarak HEX ayarını yapın. Yanındaki kısma açma kapama komutlarını yazın enter ile komutları yollayın. Rölenin açılıp kapandığını üzerindeki led ve röle sesi ile takip edebilirsiniz. Ayrıca yolladığınız kod işlendi ise size geri döner. Kodun geri geldiğini gördüğünüzde komutun uygulandığını anlayabilirsiniz. Komut geri gelmedi ise aynı komutu tekrar yollayınız.
