2S IP2326 Lityum Pil Şarj Devresi
2S IP2326 Lityum Pil Şarj Devresi 1.5A 15W
3S Li-ion Type-C USB Giriş 8.4V Batarya Akü 18650 QC Hızlı Şarj Balans Powerbank Güç Kaynağı
Pillerinizi ihtiyaç duyduğu akım ile şarj etmeniz gerekmektedir. Yüksek akım ile pili şarj etmek, pil şarj döngü sayısını azaltır. Pil şarj akımını bilmiyorsanız; pil kapasitesinin 2/10 3/10 gibi seviyeleri normal şarj akımıdır.
Lehimleme yapılması durumunda fiziksel değişim sebebiyle iade hakkını ortadan kalkar. Lehimleme öncesinde ürünün çalıştığını multimetre ile kısa sürede anlayabilirsiniz.

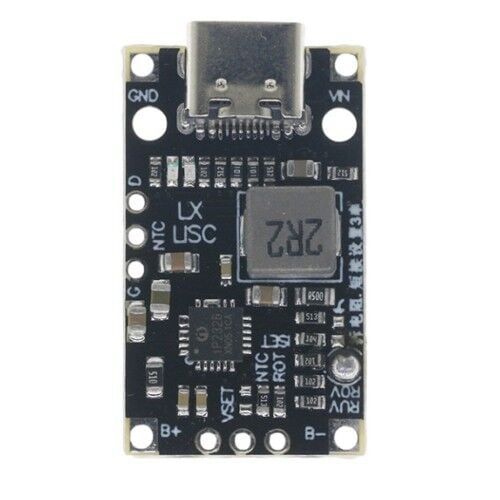

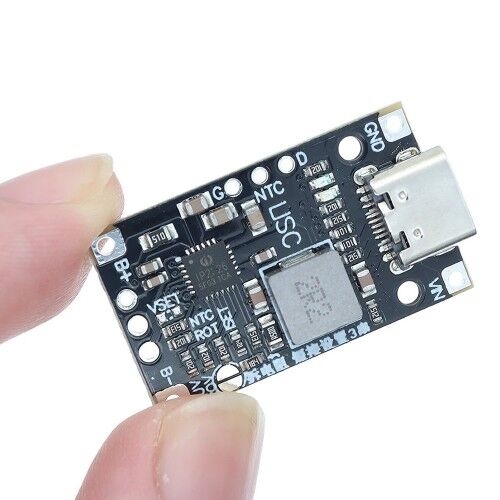

IP2326 entegresi kullanılmış 2 hücreli lityum pil şarj devresidir. Type C besleme giriş soketine sahiptir. Harici voltaj için usb soketin yanlarında 2 adet lehimlenebilir pad bulunmaktadır. 1.5A şarj akımı ve en fazla 15W güç desteği bulunmaktadır. Hızlı şarj desteği olan adaptörlerin kaynak olarak kullanolması şarj verimini artırır. Giriş voltajı yükseltilerek pil şarj işleminde kullanılır.

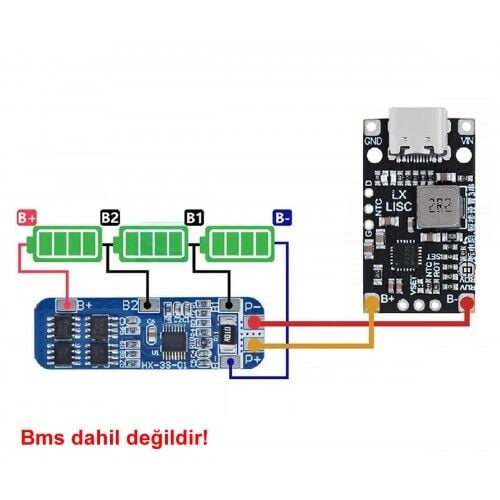

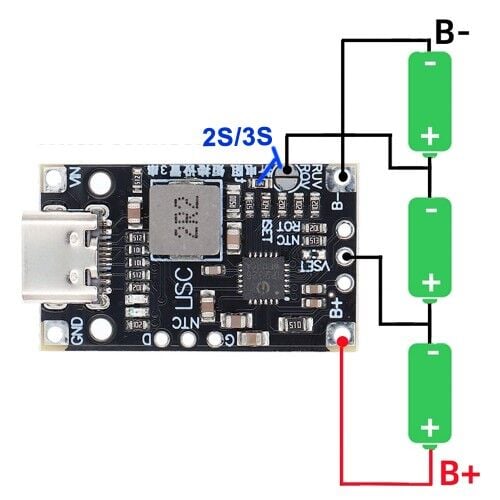

Fabrikasyon olarak 2S pil şarj edebilir halde gelmektedir. Ürün üzerinde B- bağlantı padinin yakınında bulunan 2 pad kısa devre edilip yanındaki dirençte sökülürse kart 3S pil şarj desteğide verebilmektedir. BMS fonksiyonu bulunmaz. Pil aşırı deşarj koruması için BMS ile kullanılması uygundur. Kırmızı besleme ledi ürünün çalıştığını gösterir. Mavi şarj ledi şarj durumunu gösterir. Yanıp sönme durumu şarj devam, yanmıyorsa şarj bittiği anlamına gelir. Ntc sıcaklık sensörü bağlantısı ile pil sıcaklık durumu izleyebilir.
Uyarılar:
- Ürün size ulaştığında type c usb port üzerinden besleme bağlayarak multimetre ile pil çıkış voltajı ölçülmelidir. Entegresi bozulmuş kısa devre olmuş ürünler kullanıcı hatası olarak değerlendirilecektir.
- Hatalı pil bağlantısı ürüne zarar verebilir. Mutlaka pil polaritesi kontrol edilerek bağlantı yapılmalıdır.
- Kablolar en az dc 12V 2A akım taşıyabilecek kalınlıkta olmalıdır.
Özellikler:
- Entegre: IP2326
- Giriş votlajı: Type C Usb DC 5V
- QC 3.0 veya PD destekli hızlı şarj adaptörlerinin kullanılması önerilir.
- Desteklenen pil hücre sayısı: 2S (7.4V) / 3S (11.1V) Li-ion
- Çıkış voltajı: 2S DC 8.4V / 3S DC 12.6V
- Şarj akımı: 1.5A
- Güç: 15W
- Verim: %94
- Hızlı şarj QC desteği
- Kırmızı led modül aktif
- Mavi led şarj durum ( Yanıp sönüyorsa şarj devam ediyor, sönükse şarj tamamlandı )
- Trickle şarj desteği.
- Sabit akım mod desteği:
- Sabit voltajı mod desteği
- Pil koruması: HAYIR
- Kısa devre koruması
- Giriş yüksek voltaj koruması
- Giriş düşük voltaj koruması
- Çıkış yüksek akım koruması
- Çıkış yüksek voltaj koruması
- Yüksek şarj koruması
- Aşırı sıcaklık koruması ( Ntc bağlanırsa )
- Balans desteği bulunmaktadır.
- Çalışma sıcaklığı: -20C / 65C
- Renk: Siyah

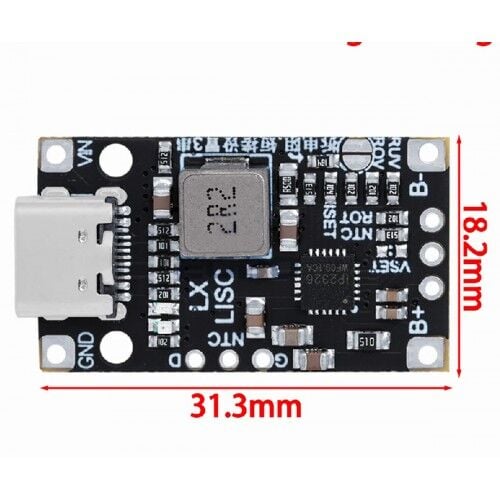

- Boyutlar: 18mm x 31mm
- Ağırlık: 3gr

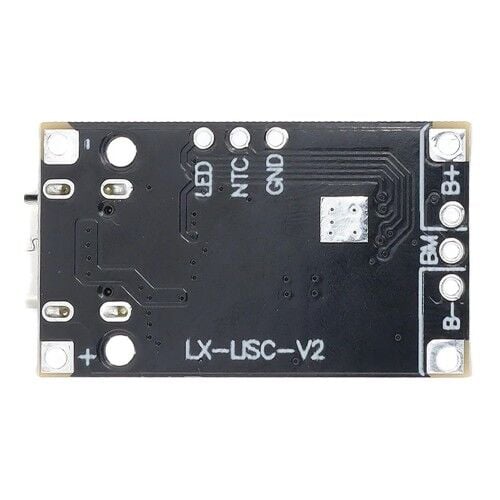

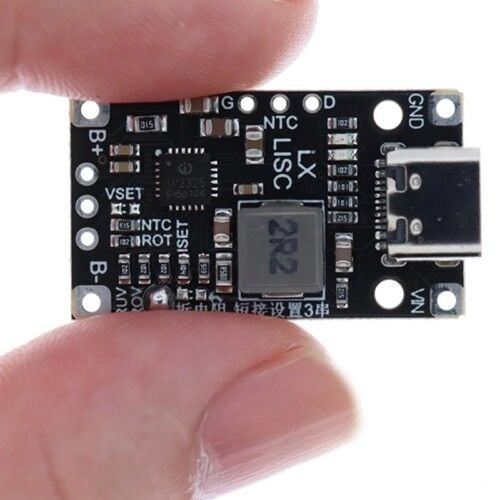

Bağlantı Pinleri:
- Usb Type-C: Besleme giriş soketi.
- VIN: Harici 5V besleme + padi
- GND: Harici 5V besleme - padi
- B+ Pil + bağlantı padi
- B- Pil – bağlantı pad
- Bm: 2S balans bağlantı noktası
- Rov: 3S Pil balans bağlantı noktası
- Ntc: Sıcaklık sensör bağlantı padi
- G: Toprak
- D: Led çıkış pini
Sıcaklık sensör desteği:
- Kart üzerindeki 51kohm SMD sabit direnci söküp yerine 82kohm 1 % direnç takmak.
- NTC pini ile GND arasında 100kohm termistör (beta ≈ 4100) lehimleyerek sıcaklık izleme devresini bağlamak.
Şarj akım ayarı RISET: ICHG = 90000 / RISET
- 180K: 0.5A
- 90K: 1A
- 75K: 1.2A
- 60K: 1.5A
Çıkış şarj voltaj ayarı RVSET:
|
RISET |
2S |
3S |
|
1K |
8.1V |
12.3V |
|
68K |
8.2V |
12.4V |
|
120K |
8.3V |
12.5V |
|
NC |
8.4V |
12.6V |
Paket içeriği:
- 1 Adet 2S IP2326 Lityum Pil Şarj Devresi
