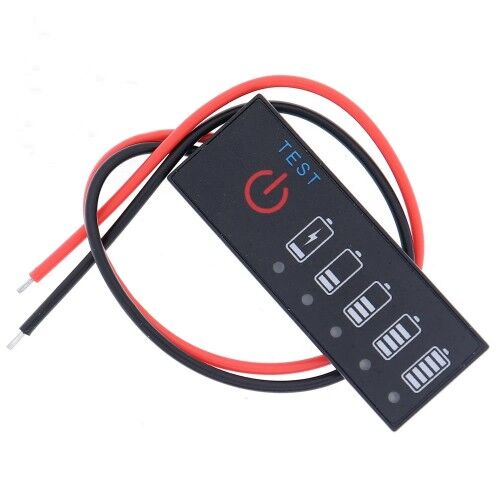

2S Pil Kapasite Göstergesi
2S Pil Kapasite Göstergesi
2S Li-Ion Hobi Robotik DIY Power Bank Led Panel Lityum Batarya Akü Seviye Ölçer Test Cihaz Taşınabilir Elektronik Projeler
2S lityum pil grupları (7.4V) için özel olarak tasarlanmış bu kompakt ve işlevsel modül, bataryanızın doluluk oranını anlık voltaj değerine göre analiz etmenizi sağlar. Elektronik projelerinizde, taşınabilir güç kaynaklarında veya hobi robotik çalışmalarınızda pil durumunu takip etmek için ideal bir çözümdür.
Ürün üzerinde bulunan test butonuna basıldığında aktif olan led ekran, pilin voltaj seviyesine göre kademeli olarak yanarak kalan enerjiyi gösterir. Enerji verimliliği ön planda tutularak tasarlanan devre, ölçüm yapıldıktan 3 ile 10 saniye sonra otomatik olarak kapanır. Bu özellik sayesinde bekleme (standby) modunda pilinizden enerji harcamaz ve sisteminizin çalışma süresini kısaltmaz.
Öne çıkan özellikler
- Enerji verimli: ledler sadece test sırasında aktif, beklemede güç tüketimi yok.
- 2S uyumluluk: 2S li-ion pil grupları ile kullanım için tasarlanmıştır (7.4V nominal, 8.4V tam dolu).
- Ultra ince tasarım: 5 ledli, küçük boyutlu panel projelerde yer kaplamaz.

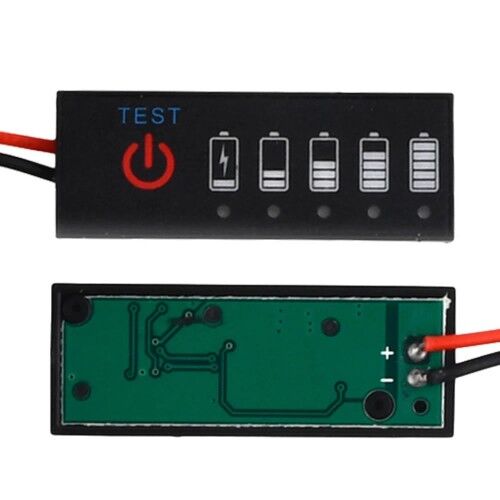

- Ters bağlantı koruması: artı/eksi yanlış bağlansa dahi zarar görmez.
- Net seviye gösterimi: 1 kırmızı + 4 mavi led ile kademeli görüntü.
Kurulum ve kullanım
- Gösterge panelinin artı/eksi uçlarını test edilecek pil grubunun artı/eksi uçlarına bağlayın.
- Kırmızı butona basılı tutun; ledler anlık pil seviyesini gösterecektir.
- Butonu bıraktığınızda ledler 3-10 saniye içinde sönecektir; beklemede güç tüketimi yoktur.
Özellikler:
- 2S Pil Kapasite Göstergesi
- Uyumlu pil: 2S Li-Ion (7.4V nominal, 8.4V tam dolu)
- Uyumlu akü voltajı: DC 6.5V / 8.4V
- Çalışma akımı: <15mA
- Ekran: 5 adet led gösterge (1 kırmızı + 4 mavi)
- Gösterim tipi: Voltaj bazlı seviye göstergesi
- Hata payı: -+%2
- Otomatik kapanma süresi: 3-10 saniye
- Buton: Anlık test butonu
- Led rengi: Mavi / Kırmızı
- Ürün çalıştırma butonu
- Malzeme: Plastik / Elektronik parça
- Renk: Siyah
- Çalışma sıcaklığı: -10C / 65C
- Kablo boyu: 15cm

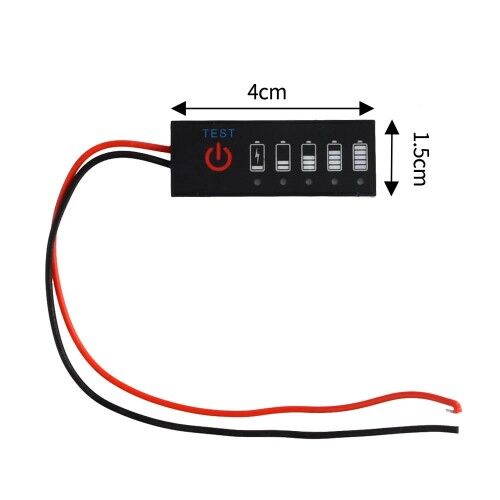

- Boyutlar: 15mm x 40mm x 2.5mm
- Ağırlık: 3gr

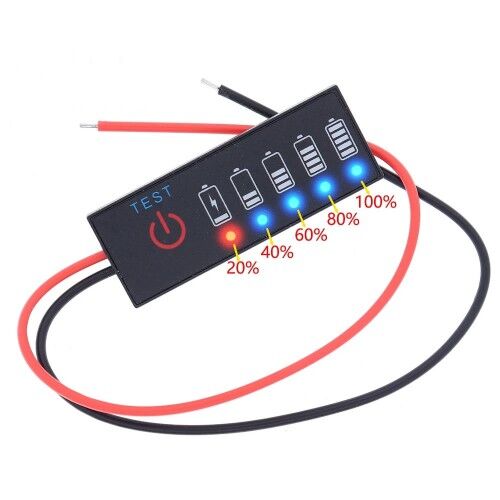

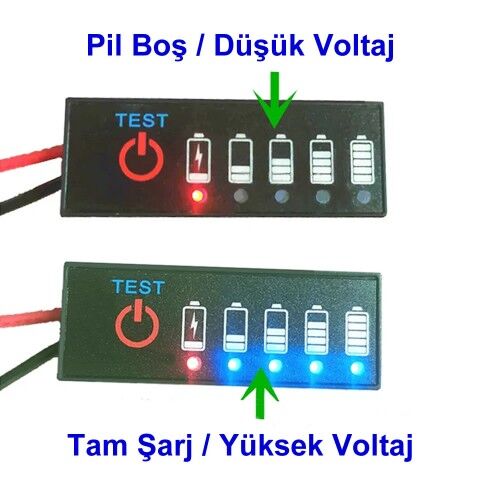

2S Led gösterim referans değerleri
- 6.5V Altı: Sadece kırmızı led yanar (Düşük voltaj).
- 6.6V Üzeri: 2 led yanar (%25).
- 7.0V Üzeri: 3 led yanar (%50)
- 7.4V Üzeri: 4 led yanar (%75)
- 7.8V Üzeri: 5 led yanar (%100)
Kullanım alanları:
- 2S Li-Ion pil paketleri
- Taşınabilir elektronik projeler
- Hobi, robotik ve DIY uygulamalar
- Power bank ve bataryalı sistemler
Paket içeriği:
- 1 adet 2S Pil Kapasite Göstergesi
