4 Bit Sayıcı Modül 0.36 QF-C04SL

4 Bit Sayıcı Modül 0.36" QF-C04SL

9999 4 Hane 0.36 İnch Kırmızı 7 Segment Yukarı Aşağı Counter Dijital Gösterge Ekran Sayaç

4 Bit Sayıcı Modül 0.36 QF-C04SL

     Bu ürün, endüstriyel sistemler, otomasyon projeleri ve sayım gerektiren çeşitli makineler için tasarlanmıştır. Elektrik kesintilerinde sayım değerini kaybetmez. Üzerindeki 0.36 inç 4 haneli kırmızı led gösterge sayesinde veriler net bir şekilde okunabilir. Modül, düşük seviye (low-level) sinyallerle çalışır; yani buton, anahtar veya NPN sensörler yardımıyla pinler toprak (GND/VSS) hattına çekildiğinde anında tetiklenir. Dc 5V - 25V geniş besleme aralığında çalışır. Üretim hatları, paketleme makineleri, deney düzenekleri, jetonlu sistemler, mekanik sayaç uygulamaları ve buton ile kontrol edilen elektronik projelerde kullanım için uygundur. Düşük seviye tetikleme mantığı ile çalıştığı için uygun buton, anahtar ve kontrol devreleri ile rahatlıkla kullanılabilir.

     Güç kesintisi hafıza koruma özelliği sayesinde mevcut sayım bilgisi korunur. Bu özellik, uzun süreli çalışan makinelerde veya enerji kesintisinin veri kaybına yol açmaması gereken uygulamalarda avantaj sağlar. Modül sadece sayım için kullanılır. Röle çıkışı veya ayrı bir elektriksel çıkış arabirimi içermez.

Özellikler:

• 4 Bit Sayıcı Modül 0.36" QF-C04SL
• Çalışma voltajı: DC 5V / 24V
• Sayım aralığı: 0 ile 9999
• Led rengi: Kırmızı

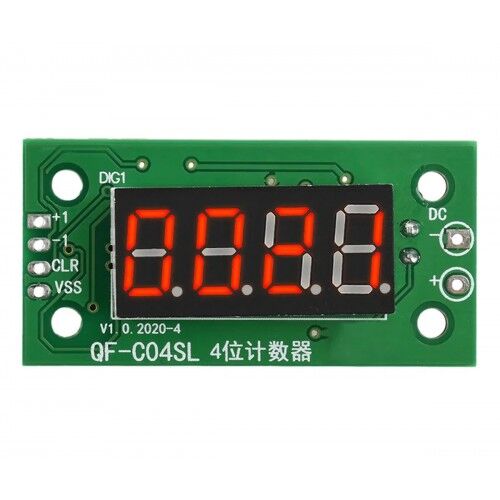

• 0.36” led ekran
• Maksimum sayım hızı: 100 kez/saniye
• Hafıza: Elektrik kesintisinde sayım değerini otomatik kaydetme
• Çalışma sıcaklığı:  -10C  / 65C
• 4 adet m3 montaj deliği

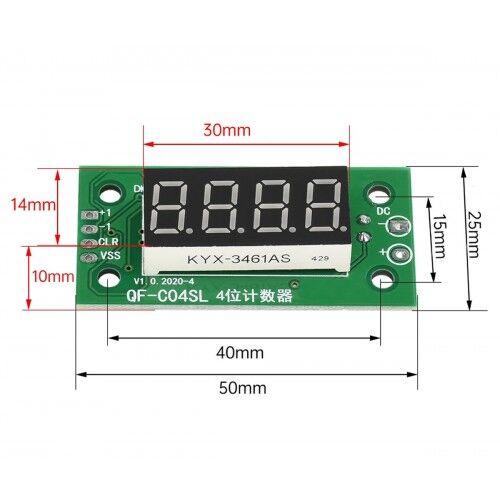

• Boyutlar: 25mm x 50mm x 10mm
• Montaj delik mesafesi: 40mm x 15mm
• Ağırlık: 9gr

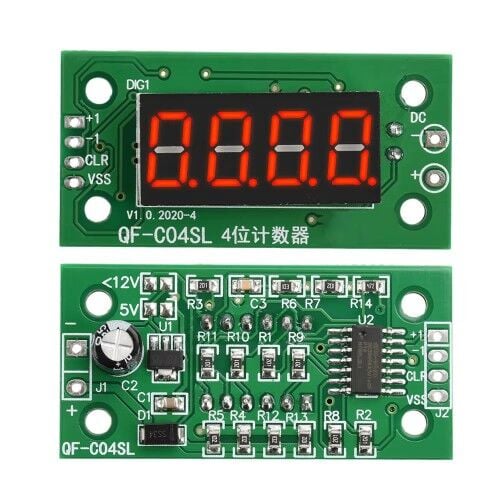

Pin açıklaması: Modülün bağlantıları oldukça basittir ve görseldeki gibi butonlarla kolayca kontrol edilebilir

•     + :    Güç kaynağı pozitif (VCC)
•     - :    Güç kaynağı negatif (GND) toprak
•     +1:  Değeri artırma (yukarı sayım) sinyal girişi
•     -1:   Değeri azaltma (aşağı sayım) sinyal girişi
•     CLR: Sayacı sıfırlama (0 değerine döndürme) sinyal girişi
•     VSS: Sinyallerin ortak ucu (Modül içinden güç kaynağının negatif ucu ile birleşiktir, butonların ortak ucu buraya bağlanır)
