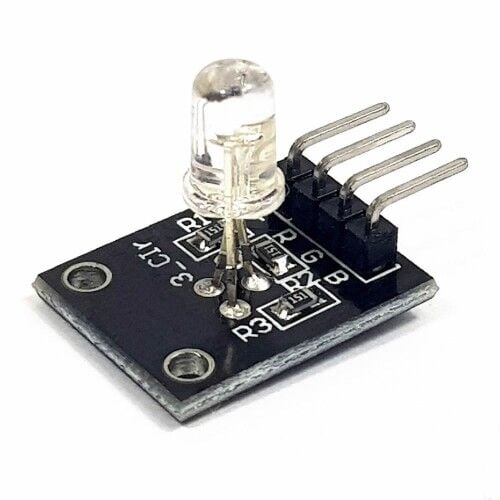

5mm RGB Led Modül KY-016
5mm RGB Led Modül KY-016 Ortak Katot
4 Pin Kırmızı Yeşil Mavi Led Diyot Işık Lamba Aydınlatma Durum Gösterge Bildirim
Bu modül, tek gövde içinde üç renk (kırmızı, yeşil, mavi) bulunan 5mm rgb led’in kart üzerine entegre edildiği hazır bir led kartıdır. Ledlerin farklı miktarda sürülmesi ile istediğiniz her rengi üretebilirsiniz. Pwm sinyal uygulayarak bunu gerçekleştirebilirsiniz. Kart üzerinde her renk kanalına ait akım sınırlama dirençleri bulunur. Arduino ve diğer mikrodenetleyiciler ile doğrudan kullanılabilir.
Projelerinize renk katın. Dahili koruma dirençleri sayesinde ekstra bileşen gerektirmeden, Arduino veya diğer mikrodenetleyicilerinize doğrudan bağlayabileceğiniz pratik rgb led modülü pwm sinyalleri ile milyonlarca ara renk elde edebilirsiniz. Robotik projelerinizde, akıllı ev sistemlerinizde veya hobi devrelerinizde görsel geri bildirim almak artık çok kolay. Bu kompakt modül, üzerinde bulunan standart 5mm RGB LED ve gerekli akım sınırlayıcı dirençler ile "tak-çalıştır" kolaylığı sağlar.

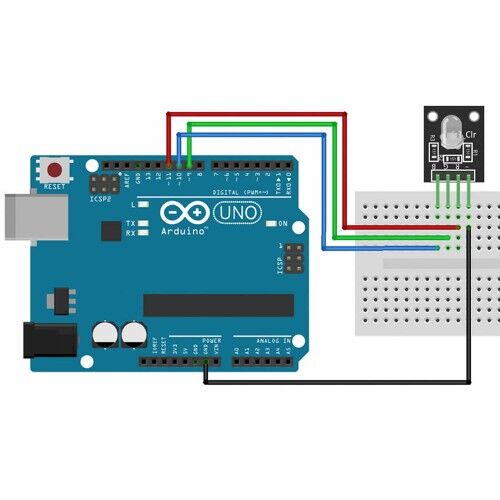

Normal LED'lerin aksine, bu modül üzerindeki SMD dirençler (151 kodu ile 150ohm) sayesinde LED'inizi yüksek akımdan korur. Breadboard üzerine veya jumper kablolar ile doğrudan mikrodenetleyicinize bağlayabilirsiniz. Kırmızı (Red), Yeşil (Green) ve Mavi (Blue) kanallarını karıştırarak istediğiniz her rengi elde edebilirsiniz.
Neden Bu Modülü Seçmelisiniz?
-
Dahili dirençler: Harici direnç hesaplaması veya lehimlemesi yapmanıza gerek kalmaz.
-
Geniş uyumluluk: Arduino, Raspberry Pi, ESP32, ESP8266 ve STM32 gibi tüm popüler geliştirme kartları ile uyumludur.
-
Pwm desteği: Analog çıkış (PWM) kullanarak renk tonlarını ve parlaklığı hassas bir şekilde ayarlayabilirsiniz.
Özellikler:
- Led tipi: 5mm RGB LED
- 3 Ayrı renk kanalı: Kırmızı / Yeşil / Mavi
- Besleme voltajı: DC 3.3V / 5V
- Kart üzerinde akım sınırlama dirençleri
- Lens: Clear
- Pin Sıralaması: Kırmızı / Yeşil / Mavi / Ortak Uç Toprak
- Işık şiddeti: 4000 / 8000 / 5000mcd
- Led sürme voltajı: DC 2.1V / 3.4V
- Akım: 20mA
- Renk: Siyah
- 4 pin standart 2.54mm erkek pin header bağlantı soketi

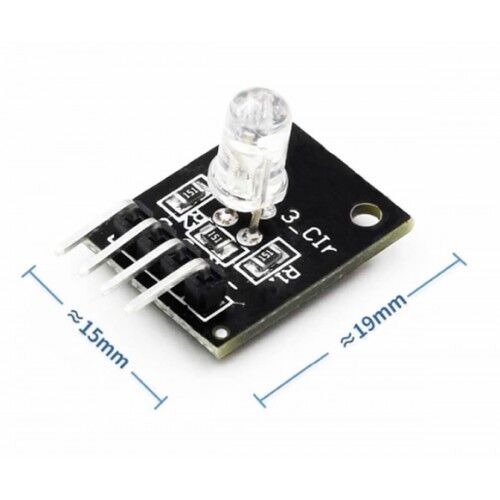

- Boyutlar: 15mm x 19mm
- Ağırlık: 2gr

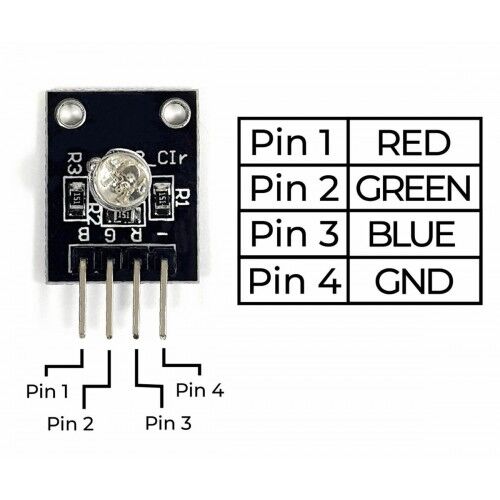

Pin açıklaması:
- R: Kırmızı LED kontrol
- G: Yeşil LED kontrol
- B: Mavi LED kontrol
- -: Ortak uç (anot/katot)
| Forward | Dominant | Lumen(mcd) | Reverse | Power | ||||
| Voltage(V) | wavelength(nm) | current(uA) | Angle (deg) | |||||
| If=20mA | If=20mA | If=20mA | Vr=5V | |||||
| Min | Typ | Min | Typ | Min | Typ | Max | ||
| Red | 2.1 | 2.4 | 620 | 630 | 3000 | 4000 | 10 | 20-25 |
| Green | 3.0 | 3.4 | 520 | 530 | 6000 | 8000 | 10 | 20-25 |
| Blue | 3.0 | 3.4 | 460 | 465 | 4000 | 5000 | 10 | 20-25 |
Paket içeriği:
- 1 Adet 5mm RGB Led Modül KY-016
