74HC595 Modül

74hc595 24 Bit IO Genişleme Kartı

24 Adet Dijital Çıkış Pin Çoklama Artırma Led Panel Sürme 7 Segment Bargraph Röle Kontrol Seri Paralel Shift Register

     Üç adet 74HC595 seri giriş, paralel çıkış shift register (kaydedici) çipinin art arda (kaskat) bağlanmasıyla oluşturulmuş IO port genişletme kartıdır. Basit mikrodenetleyici projelerinde sıkça karşılaşılan “pin yetersizliği” problemini ortadan kaldırır. Mikrodenetleyicinizin sadece üç adet normal IO pini kullanarak (LDEN, LDSI, LDSTR, LDCK pinleri üzerinden), toplam 24 adet çıkış portuna genişleme yapmasını sağlar. Bu sayede, karmaşık devrelerde veya çok sayıda led kontrolü gerektiren projelerde pin tasarrufu yapabilirsiniz.

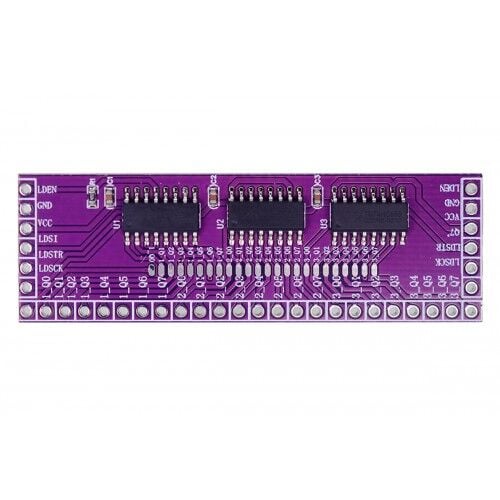

     Arduino, stm32, esp32, avr ve diğer tüm mikrodenetleyicilerle uyumludur. 74HC595 yazmacı sayesinde veriler seri olarak yüklenir, latch sinyali ile tüm çıkışlar aynı anda güncellenir. Led sürme, röle kontrol, gösterge panelleri, segment display uygulamaları ve çoklu dijital çıkış gerektiren her projede kullanılabilir. Kart üzerindeki 3 entegre sırasıyla U1, U2, U3 olarak işaretlenmiştir ve alt kısımdaki padlerde Q0–Q7, Q0–Q7, Q0–Q7 şeklinde toplam 24 çıkış yer alır.

     Nasıl Çalışır? Bu modül, 74HC595'in seri veri girişi (DS/LDSI) ve saat darbesi (SHCP/LDCK) ile 24 bitlik verinin sırayla kaydırılarak çiplere yüklenmesine dayanır. Tüm veri yüklendikten sonra, Latch pini (STCP/LDSTR) yükseltilerek 24 bitlik veri anında paralel çıkışlara (Q0-Q7) aktarılır. Bu sayede mikrodenetleyicinizin sadece 3 pini ile 24 farklı çıkışı kontrol edebilirsiniz.

     Not: Bu modül sadece çıkış (output) genişletme içindir. Giriş (input) okumak için 74HC165 gibi paralel-seri shift register modülleri kullanılmalıdır.
Maksimum çıkış akımı değerlerini aşmayın. LED kullanımında uygun akım sınırlayıcı dirençler kullanın. Yüksek akım uygulamalarında ULN2803 veya MOSFET sürücü ile kullanın.

Özellikler

• Entegre:  3 Adet 74HC595 entegresi seri bağlı
• Toplam çıkış sayısı:  24 adet (3 × 8 bit)
• Kontrol yöntemi:  Seri Giriş – Paralel Çıkış (SPI benzeri)
• Çalışma voltajı: DC 2V / 6V
• Her çıkışın maksimum çalışma akımı: 30mA
• Toplam çıkış akımı: Maksimum 500mA
• Tüm mikrodenetleyicilerle uyumlu (Arduino, stm32, esp32, pic vb.)
• Modül uçlarındaki vst ve data hatları ile daha fazla 74HC595 eklenebilir
• Q0…Q7, 3 grup halde çıkış isimlendirmesi
• Kontrol pinleri:  DATA, CLOCK, LATCH
• Çalışma sıcaklığı:  -20C  /  65C
• Renk:  Mor

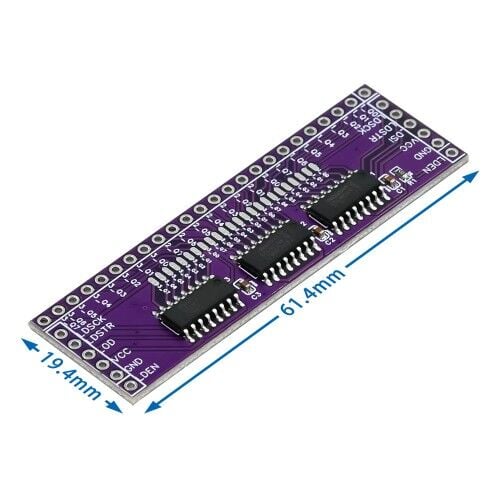

• Boyutlar:   19,5mm x 61mm
• Ağırlık:  8.5gr

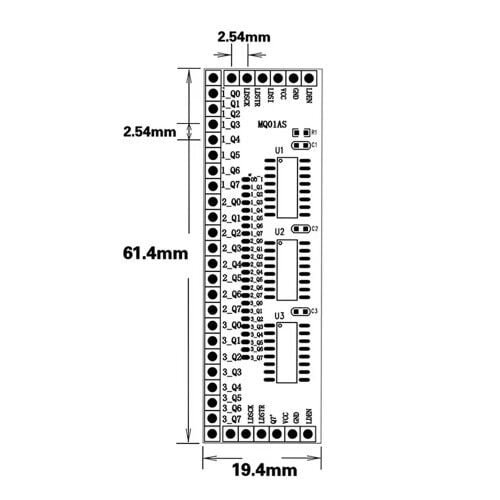

Pin açıklamaları:

• Sol taraf (kontrol girişleri):
  • LDEN:  Çıkış Etkinleştirme (Output Enable - Düşükteyken aktif)
  • GND:  Toprak Bağlantısı
  • VCC:  Besleme DC 2V / 6V
  • LDSI:  Seri Veri Girişi (Data In)
  • LDSTR:  Kaydedici Kilidi (Latch Clock - Veriyi Çıkışa Aktarır)
  • LDSCK:  Saat Sinyali Girişi (Shift Register Clock)
• Sağ taraf (zincirleme için çıkış):
  • LDEN:  Çıkış Etkinleştirme (Output Enable - Düşükteyken aktif)
  • GND:  Toprak Bağlantısı
  • VCC:  Besleme DC 2V / 6V
  • Q0 - Q7 (Alt sıra)    24 adet paralel çıkış pini (0. Kaydediciden 7. Kaydediciye kadar)
  • LDSTR:   Kaydedici Kilidi (Latch Clock - Veriyi Çıkışa Aktarır)
  • LDSCK:  Saat Sinyali Girişi (Shift Register Clock)

Kullanım alanları:

• LED şerit, nokta LED dizileri
• 7-segment display sürme
• Buton veya gösterge panelleri
• Röle sürücü kartları
• Matris gösterge sistemleri
• Endüstriyel kontrol devreleri
• Mikrodenetleyici kartlarında pin genişletme

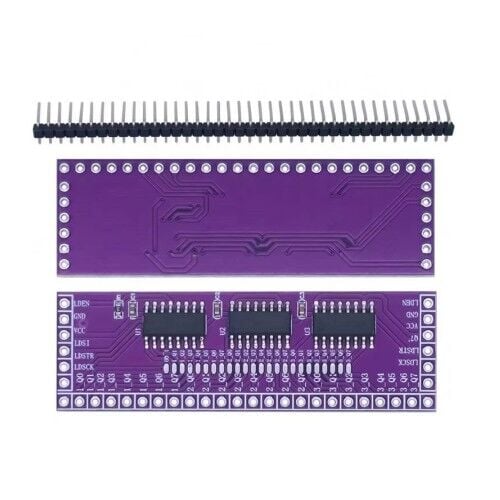

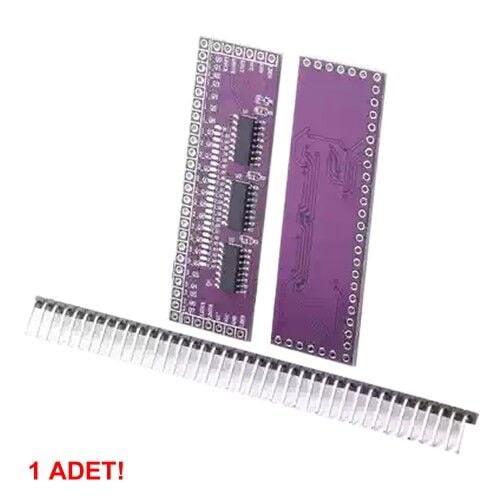

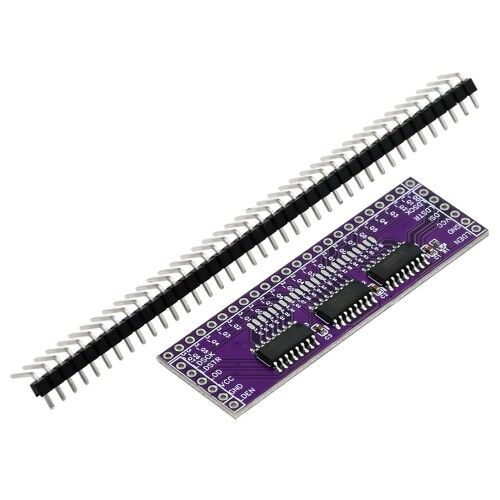

Paket içeriği:

•     1 Adet 74HC595 24 Bit IO Kartı
•      40 pin 90 derece erkek header soket.
