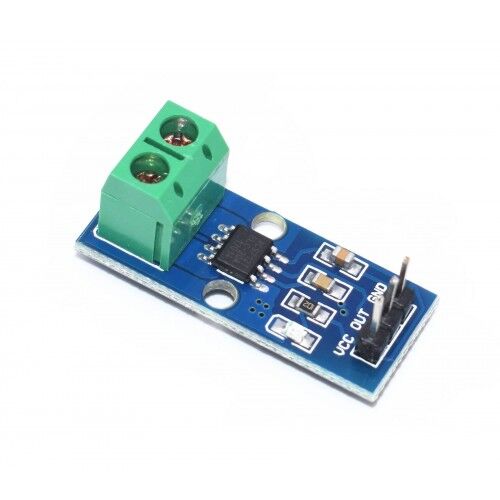

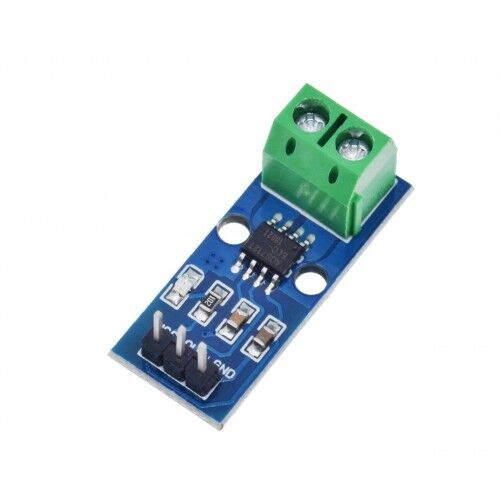

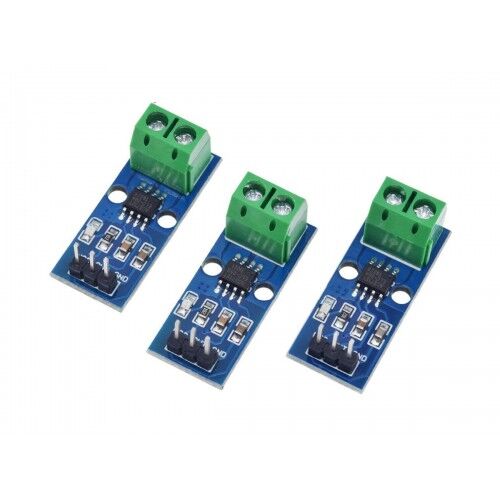

ACS712 30A Akım Sensörü, elektrik hatları üzerindeki manyetik alanı ölçerek akımın yüksek hassasiyetle belirlenmesini sağlayan bir sensör modülüdür. Bu sensör, hem AC hem de DC akımları ölçebilme yeteneği ile dikkat çekmektedir. Yüksek izolasyon koruması sayesinde, ölçüm sırasında güvenli bir kullanım sunar ve iletken üzerindeki her iki yönde de akan akımı tespit edebilir.
Teknik özellikleri arasında 5V çalışma voltajı, maksimum 30A akım ölçme kapasitesi ve 2.1kVRMS izolasyon koruması yer alır. Ayrıca, iletken pinlerindeki direnç 1.2mΩ olarak belirlenmiştir. Ölçme hassasiyeti 66mV/A ile 185mV/A arasında değişirken, ölçme hatası ise 25°C'de %1.5, -40°C ile 85°C arasında ise %4 olarak ölçülmüştür. Tepki süresi 5 μs olan bu sensör, hızlı ve güvenilir sonuçlar sunmaktadır.
ACS712 30A Akım Sensörü, motor kontrol uygulamaları, yük algılama ve yüksek akım akışının tespiti gibi birçok alanda kullanılabilir. Bu sayede, çeşitli endüstriyel ve hobi projelerinde akım ölçümü yapmak oldukça kolay hale gelir. Ayrıca, bu sensör modülü, alan tasarrufu sağlayan kompakt bir yapıya sahiptir.
Bu sensörün avantajları arasında yüksek hassasiyet, güvenli izolasyon, geniş ölçüm aralığı ve hızlı tepki süresi bulunmaktadır. Elektronik projelerde güvenilir bir akım ölçümü yapmak isteyenler için ideal bir tercihtir.
- Akım yolu üzerindeki manyetik alanın ölçülmesi
- Direk temas olmaması sebebiyle yük arasında izolasyon avantajı
- AC ve DC akım ölçebilme kabiliyeti
- Çalışma Voltajı: 5V
- Maksimum ölçülebilecek akım seviyesi: 30A
- 2 yönde de akım ölçme imkanı
- 2.1kVRMS izolasyon koruması
- İletken pinlerindeki direnç: 1.2mΩ
- Ölçme Hassasiyeti: 66mV/A ile 185mV/A arasında
- Ölçme Hatası: %1.5 at TA = 25°C ve %4 at –40°C to 85°C
- Tepki süresi: 5 μs
- Toplam çıkış hatası: %1.5 at TA= 25°C
