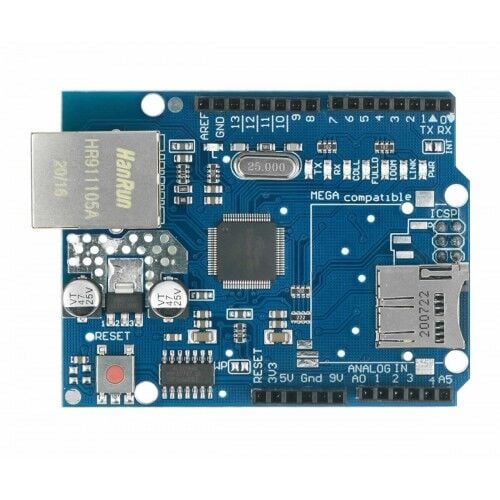

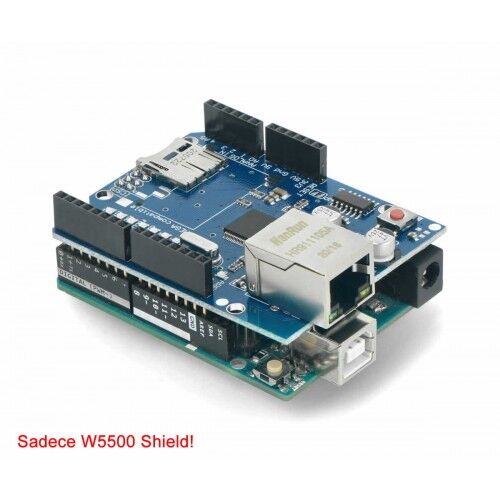

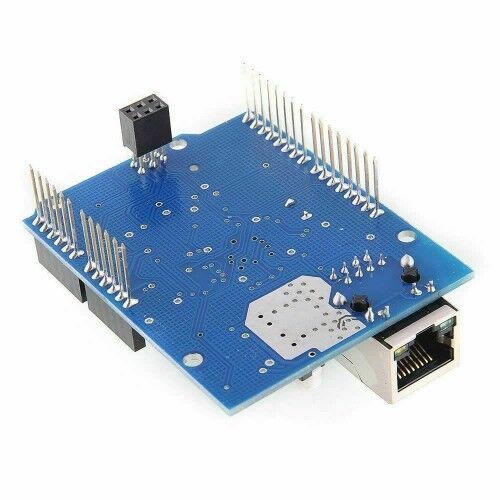

Arduino Ethernet Shield W5100
Wiznet Tcp Udp Sd Kart Rj45 Poe Uyumlu 3.3V Spi Network Ağ Lan Haberleşme İnternet Iot Kontrol Data Aktarma RJ45
Arduino kartların kablolu ethernet üzerinden internete bağlanmasını sağlayan, Arduino referans devre şemasına uygun olarak üretilmiş bir ethernet shield modülüdür. Wiznet W5100 ethernet entegresi kullanır. Arduino ethernet kütüphanesi ile tam uyumludur. Arduino ethernet shield için yazılmış tüm kod ve kütüphaneler bu kart ile sorunsuz şekilde çalışır.
Modül, arduino kart üzerine doğrudan takılarak kullanılır ve lehim gerektirmez. Standart rj45 ethernet konnektörü sayesinde yerel ağlara veya internete hızlı ve kararlı bağlantı sağlar. Tcp ve udp protokollerini destekler ve aynı anda 4 adet socket bağlantısı kurabilir. Sunucu veya istemci olarak çalışabilir.
Ethernet shield spi haberleşme hattı üzerinden arduino ile iletişim kurar. W5100 ethernet entegresi ve sd kart birimi aynı spi hatlarını paylaşır. w5100 için çip seçim pini 10, sd kart için chip select pini 4 numaralı pindir. Aynı anda yalnızca bir birim aktif olabilir, kullanılmayan birimin pasif duruma alınması gerekir.
Kart üzerinde micro sd kart yuvası bulunur. Sd kart, web sunucu uygulamalarında dosya barındırma, veri kaydı ve loglama gibi işlemler için kullanılabilir.
Üzerindeki durum ledleri sayesinde bağlantı ve veri trafiği anlık olarak izlenebilir:
PWR: Kartın enerji aldığını gösterir
LINK: Ağ bağlantısı kurulduğunda yanar, veri alışverişinde yanıp söner
FULLD: Bağlantının full duplex modda olduğunu gösterir
100M: Ağ hızının 100Mbps olduğunu gösterir
RX: Veri alımı sırasında yanıp söner
TX: Veri gönderimi sırasında yanıp söner
COLL: Ağ çakışması durumunda yanar

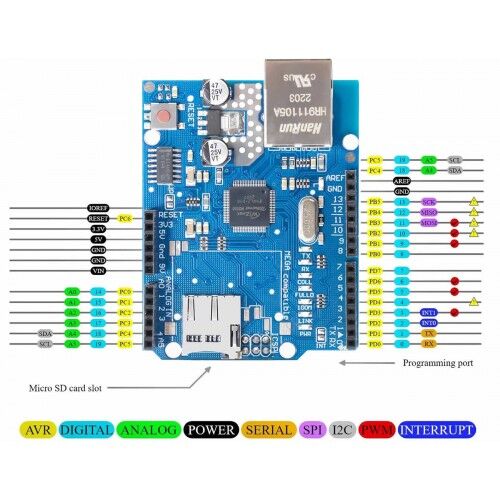

Arduino Uno, Mega ve Duemilanove ile uyumludur. Uno üzerinde spi pinleri 11, 12, 13; Mega üzerinde 50, 51, 52 pinleridir. 10 numaralı pin W5100, 4 numaralı pin sd kart seçimi için kullanılır ve genel amaçlı giriş çıkış olarak kullanılamaz. Mega kartlarda donanımsal ss pini olmasa da ilgili pin output olarak ayarlanmalıdır.
Özellikler:
Ethernet kontrolcü: Wiznet W5100
Desteklenen protokoller: Tcp, Udp
Maksimum socket sayısı: 4
Haberleşme arayüzü: Spi
Ethernet standardı: IEEE802.3af uyumlu

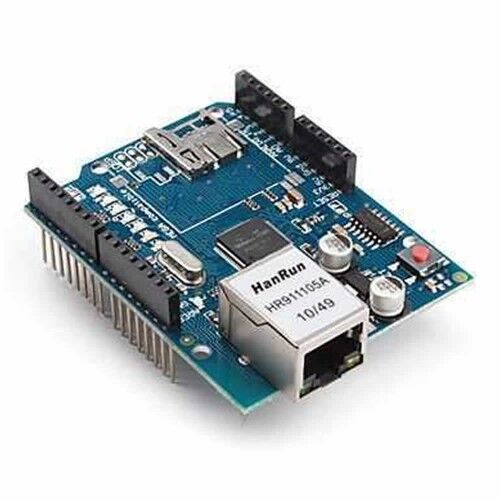

RJ45 ethernet jakı
Micro Sd kart yuvası
PoE modül desteği (modül dahil değildir)
Reset butonu: Arduino ve W5100 birlikte resetlenir
Led durum göstergeleri: güç, bağlantı, hız ve veri trafiği
Çalışma sıcaklığı: -20C / 65C
Renk: Mavi

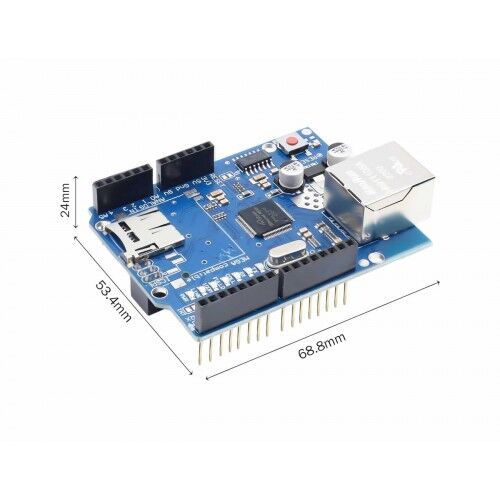

Boyutlar: 53,4mm x 68,8mm x 24mm
Ağırlık: 25gr
Uyumluluk
Arduino Uno
Arduino Mega
Arduino Duemilanove
Arduino Ethernet Shield uyumlu kütüphane ve kodlar
Yazılım:
arduino.cc/en/Guide/ArduinoEthernetShield
hobbytronics.co.uk/datasheets/W5100_Datasheet_v1_1_6.pdf
arduino.cc/en/Main/ArduinoEthernetShield
Paket içeriği :
1 Adet Arduino W5100 Ethernet Shield
