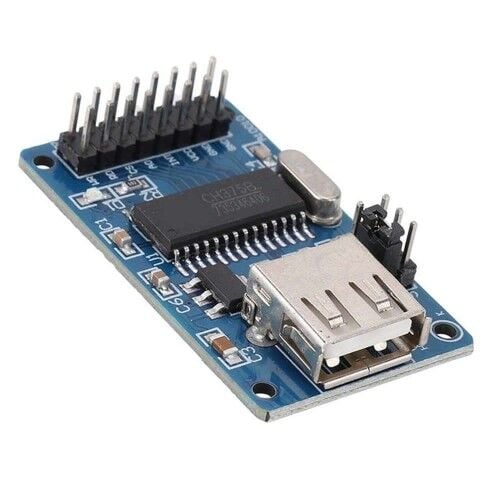

CH376S USB Bellek Okuyucu Modül

Udisk Data Logger SPI UART 8-bit Paralel FAT12 FAT16 FAT32 CNC 3D Yazıcı MP3 Oynatıcı

     CH376S modülü mikrodenetleyicilere usb host ve device özelliği kazandıran profesyonel bir çözümdür. USB bellek okuma/yazma ve FAT dosya sistemi desteği ile öne çıkar. Spi, uart ve paralel haberleşme seçenekleri bulunmaktadır. Arduino ve diğer mikrodenetleyici platformları ile kolayca entegre edilebilir. FAT12, FAT16 ve FAT32 dosya sistemlerini destekler.

     Mikrodenetleyici projelerinizde hafıza sorunlarına son verin! CH376S USB Modülü, Arduino, STM32 ve diğer geliştirme kartlarınızın standart USB Flash Bellekleri (U-Disk) tanımasını, dosya okumasını ve üzerine veri yazmasını sağlayan güçlü bir arabirim kartıdır.

    Jumper Seçimi: Kart üzerindeki jumper ayarları ile iletişim modunu (SPI, UART veya Paralel) seçebilirsiniz. Geniş dosya sistemi desteği: FAT12, FAT16 ve FAT32 dosya sistemlerini donanımsal olarak destekler. Dosya yönetimi (oluşturma, silme, okuma, yazma) işlemlerini kolaylaştırır.

Projenizin ihtiyacına göre 3 farklı haberleşme modunu destekler:

•         8-bit Paralel: Yüksek hızlı veri transferi için.
•         SPI Arayüzü: Pin tasarrufu ve hızlı iletişim için.
•         UART (Seri): Kolay bağlantı ve debug işlemleri için.

     Entegre Çözüm: Kart üzerindeki CH376S çipi, tüm USB yığın (stack) işlemlerini kendi içinde halleder, mikrodenetleyicinizin işlemcisini yormaz. Modül üzerinde 12Mhz kristal, dahili 3.3V regülatör, usb a soketi ve çalışmayı kolaylaştıran pin başlıkları bulunur. Dosya listeleme, okuma, yazma, silme gibi temel dosya yönetim fonksiyonlarını destekler. İlk kullanımda modülü UART üzerinden test edin. 9600 baud rate ile başlayıp "EXIST" komutu gönderin.

Özellikler:

•    Entegre: CH376S (WCH)
•    Çalışma voltajı: DC 5V
•    Çalışma akımı:  30mA
•    USB Konnektör    Standart USB Tip-A (Dişi)
•    USB 2.0 Full Speed desteği
•    Dosya Sistemi: FAT12, FAT16, FAT32
•    Haberleşme Arayüzleri: SPI, UART, 8-bit Paralel
•    UART Hızı: 9600 - 115200 bps
•    SPI Hızı: Maksimum 24MHz
•    Host veya device modunda çalışabilir
•    USB Host Akımı: 500mA (maksimum)
•    32GB'a kadar USB bellek desteği
•    Çoklu Haberleşme: SPI, UART ve paralel arayüz seçenekleri
•    FAT Dosya Sistemi: Windows uyumlu dosya okuma/yazma
•    AT benzeri komut seti
•    Basit komut seti ile hızlı geliştirme
•    Hata kontrolü ve düzeltme
•    Besleme gösterge ledi
•    Renk: Mavi
•    Çalışma sıcaklığı:  -20C  /  65C
•    16 pin erkek header bağlantı soketi

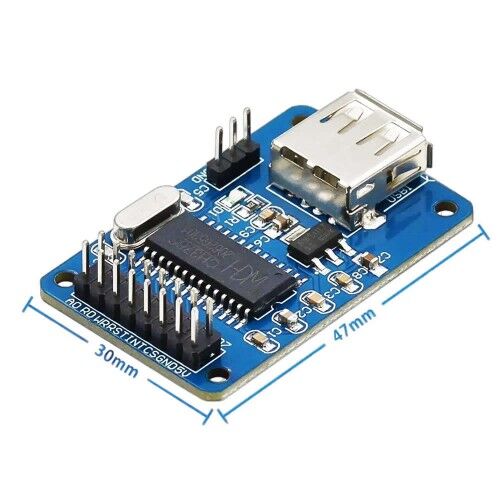

•    Boyutlar: 30mm x 47mm
•    Ağırlık:  10gr

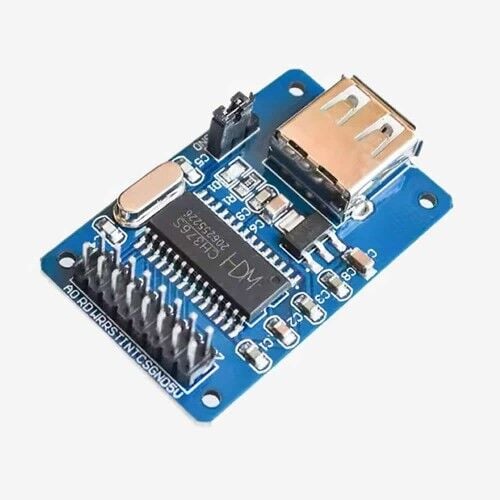

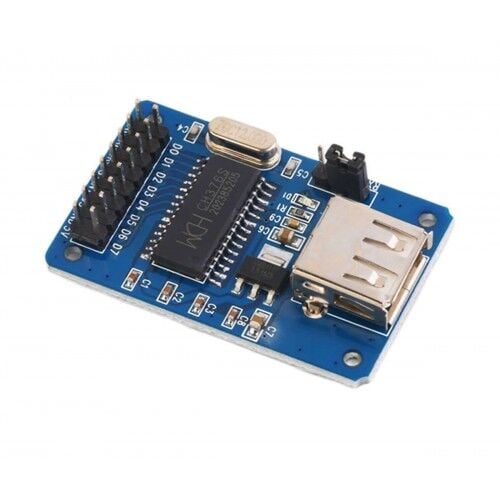

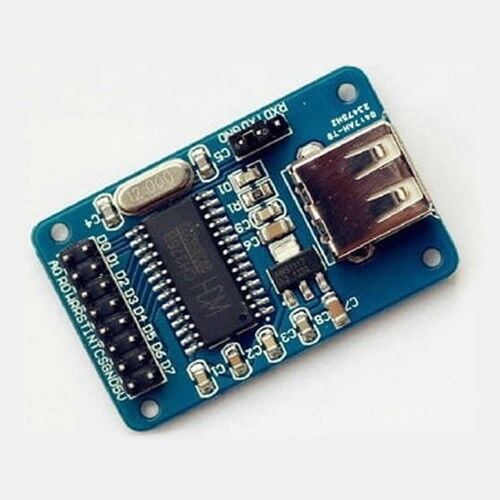

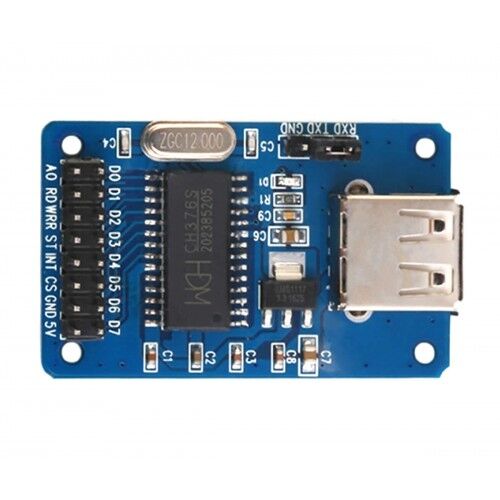

    2x8 Pin Header (Sol Taraf):

•     D0 - D7: 8-bit Paralel veri yolu.
•     A0, RD, WR, CS: Kontrol pinleri (Paralel mod için).
•     GND, 5V: Güç girişi.

    Seri Port Header (Üst Kısım):

•    TXD, RXD, GND: UART (Seri) iletişim için bağlantı noktaları.

Kullanım yönlendirmeleri:

•     İlk olarak UART ile test yapın
•     USB bellekleri FAT32 olarak formatlayın
•     Kısa dosya adları kullanın (8.3 format)
•     Buffer boyutunu aşmamaya dikkat edin
•     Güç kaynağının yeterli olduğundan emin olun
•     USB kablosu kısa ve kaliteli olmalı

Yaygın sorunlar ve çözümleri

•     USB bellek tanınmıyor: FAT32 formatında olduğundan emin olun
•     İletişim hatası: Baud rate ve bağlantıları kontrol edin
•     Dosya okunamıyor: Dosya adı 8.3 formatında olmalı
•     Yazma hatası: USB bellek yazma korumalı olabilir
•     Reset sorunu: RST pinini 100ms LOW yapın

Uygulama alanları:

•     Datalogger projeleri
•     Sensör veri toplama
•     Endüstriyel ölçüm kayıtları
•     CNC makine kontrolü
•     3D yazıcı SD kart okuyucu
•     Firmware güncelleme sistemleri
•     MP3 çalar projeleri
•     Ses kayıt cihazları
•     Video oynatıcı sistemleri

Paket içeriği :

• 1 Adet CH376S USB Bellek Okuyucu Modül
