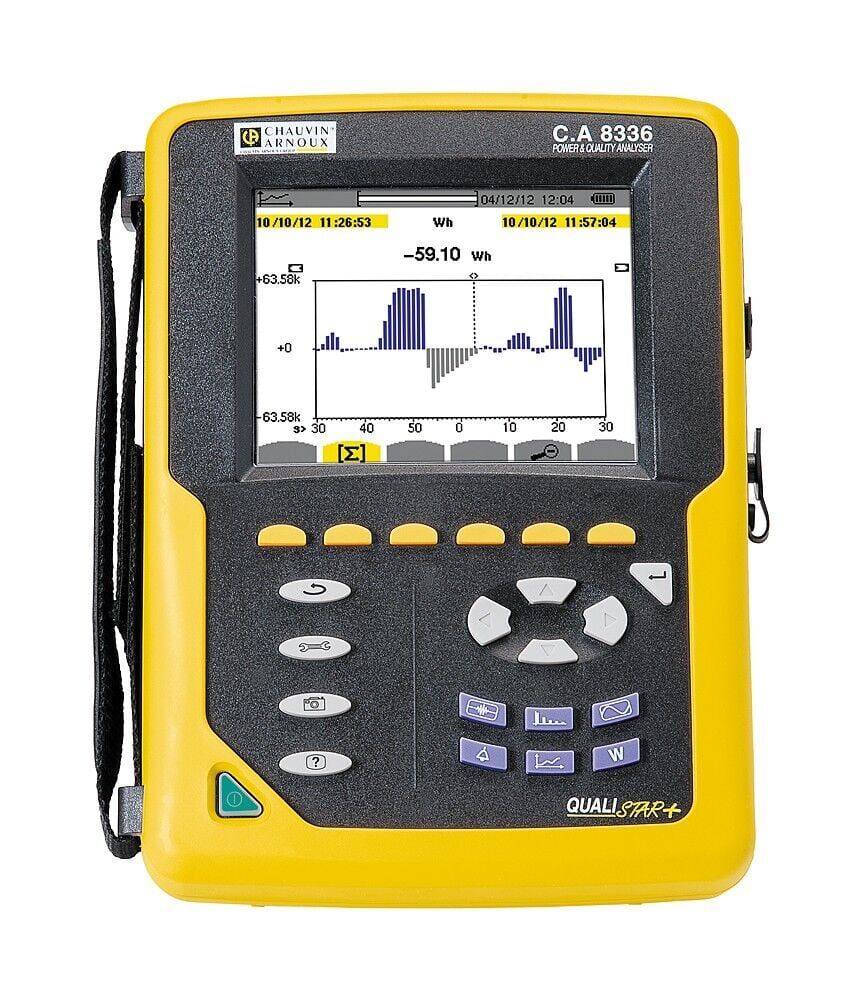

Chauvin Arnoux C.A 8336 Üç Fazlı Güç Kalitesi Analizörü

C.A 8336 Qualistar+, sanayi ve bina tesislerinde çalışan test ve bakım ekipleri için özel olarak geliştirilmiş bir güç analizörüdür. Elektrik şebekesinin kalite parametrelerini aynı anda ölçerek anlık durum tespiti yapmanıza olanak tanır. Bu cihaz, hem önleyici hem de düzeltici bakım uygulamaları için ideal olup, aynı zamanda enerji etütleri ve kurulum boyutlandırmalarında da kullanılabilir.

Temel Özellikler

• Tüm Parametrelerin Eşzamanlı Ölçümü: 4 gerilim ve 4 akım kanalıyla, tüm parametreler, transiyentler, alarmlar ve dalga formları aynı anda kaydedilebilir.
• TrueInrush ve Inrush Fonksiyonu: Ani akım olayları (inrush current) >10 dakika boyunca dalga formu ile kaydedilebilir. Bu özellik, özellikle anahtarlama hatalarının tespiti ve kurulum boyutlandırması için uygundur.
• Otomatik Sensör Tanıma ve Oran Yapılandırması: Farklı tipteki akım sensörleri otomatik olarak tanınır. Oran ayarları ile doğrudan ölçüm sonuçları alınabilir.
• Kullanıcı Dostu Saha Tasarımı:

• Doğrudan erişim düğmeleriyle hızlı fonksiyon erişimi
• Harmonik, flicker vb. ölçümlere kolay erişim
• Renk kodlu girişler ile güvenli bağlantı
• Geniş renkli TFT ekran
• 13 saate kadar pil ömrü
• IP53 ve IK08 koruma sınıfı
• CAT III 1.000 V / CAT IV 600 V uyumluluğu

Yazılım ve Veri İşleme:

PAT (standart) ve DataView® (opsiyonel) yazılımları ile:

• Cihaz konfigürasyonu
• Veri aktarımı ve analizi
• Gerilim kalite standartlarına uygun otomatik rapor oluşturma
• Özelleştirilebilir rapor şablonları ve kampanya yönetimi

Aksesuarlar:

• ESSAILEC Test Kablosu: Güç kesintisine gerek kalmadan test yapma imkanı
• Reeling Box: Kabloları sarmaya ve düzenlemeye yönelik mıknatıslı sistem. MiniFlex® MA193-250 gibi sensörlerin kolay takılması sağlanır
• PA31ER Adaptörü: 100 V – 1.000 V AC/DC arası kendi kendine besleme imkanı
• Akım Sensörü Seçenekleri: 5 mA – 10 kA aralığında geniş sensör desteği
• Renk Kodlama Halkaları: Ülke bazlı özelleştirme için tak-çıkar sistem

Teknik Özellikler

• Gerilim Ölçümü: TRMS AC+DC, 1.000 V’a kadar
• Akım Ölçümü: TRMS AC+DC, 5 mA – 10 kA (sensöre bağlı)
• Frekans Ölçümü
• Güç Değerleri: W, VA, var, VAD, PF, DPF, cos φ, tan φ
• Enerji Değerleri: Wh, varh, VAh, VADh, BTU, toe, Joule
• Harmonikler: 0–50. harmonik, faz bilgisiyle birlikte
• Transiyent Olaylar: 210 adede kadar
• Ani Akım Kaydı: >10 dakikalık dalga formlu kayıt
• TrueInrush: Gelişmiş ani akım analizi
• Veri Kaydı: Maksimum örnekleme hızı ile günler ila haftalar arasında parametre kaydı
• Alarm Sistemi: 40 farklı tipte toplam 10.000 alarm
• Tepe Değeri Tespiti
• Vektörel Gösterim
• Çok Dilli Destek: 27’den fazla dil
• USB İletişimi
• IEC 61000-4-30 Sınıf B Uyumlu
• Boyut / Ağırlık: 240 x 180 x 55 mm / 1.9 kg

Kullanım Alanları

• Elektrik tesisatlarının enerji kalitesi ölçümü
• Arıza tespiti ve bakım çalışmaları
• Ani akım ve harmonik analizleri
• Endüstriyel enerji verimliliği değerlendirmesi
• Enerji etüdü ve sistem optimizasyonu

Bu ürün, hem sanayi tesislerinde hem de bina elektroniği sistemlerinde enerji verimliliği sağlamak için güçlü bir araçtır. C.A 8336 Qualistar+, elektrik şebekenizin performansını detaylı bir şekilde analiz etmenize olanak tanır, böylece daha verimli ve güvenli bir enerji kullanımı elde edebilirsiniz.
