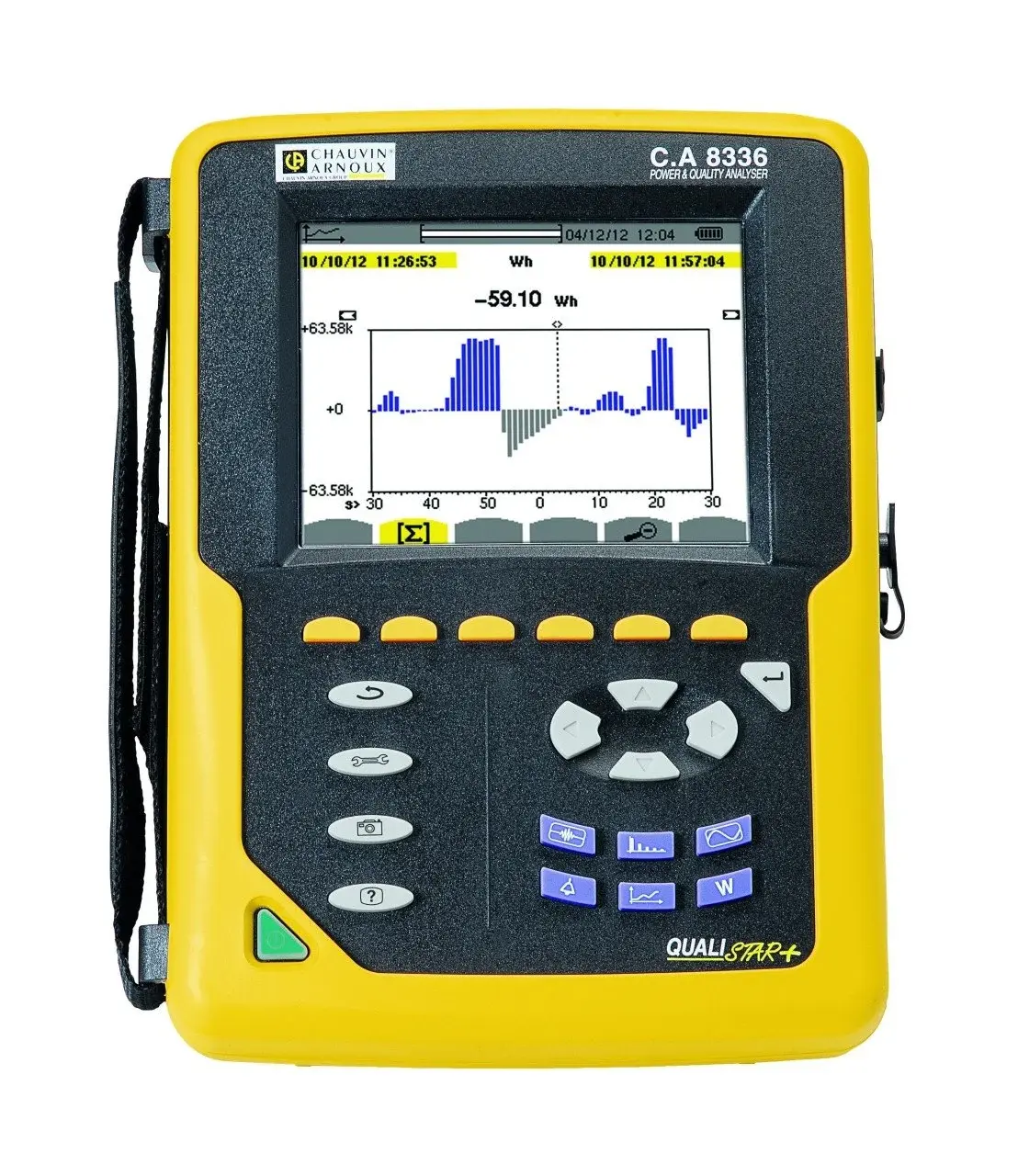

Chauvin Arnoux CA 8336 Çok Fonksiyonlu Elektrik Tesisat Test Cihaz

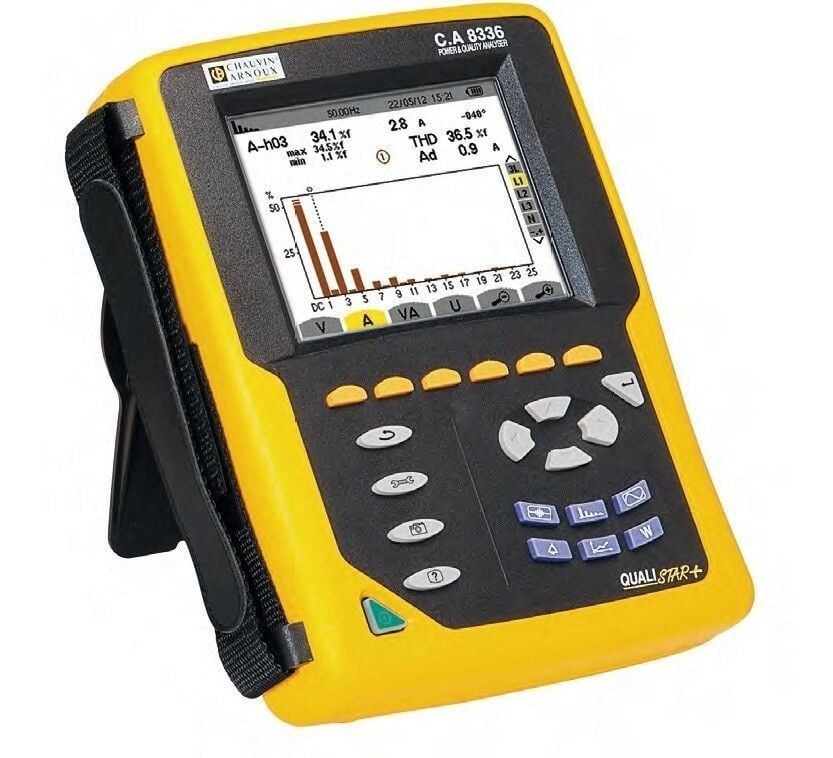

CA 8336 Portatif Enerji Kalitesi Analizörü
CA 8336, enerji kalitesini ölçmek ve izlemek için kapsamlı özelliklere sahip bir portatif analizördür. Yüksek hassasiyetli ölçümler, geniş kayıt kapasitesi ve kullanıcı dostu arayüzü ile elektriksel analizlerde mükemmel sonuçlar sağlar. Hem AC hem de DC akım ve gerilim ölçümleri yapabilen bu cihaz, enerji kalitesi raporlaması ve harmonik analizleri gibi bir dizi işlemi kolaylaştırır.
Temel Özellikler:
- Tüm Elektriksel Ölçümler: AC/DC akım ve gerilim ölçümü, 50. dereceye kadar akım, gerilim ve kVA harmonik ölçümü ve kaydı.
- Flicker Ölçümü/Kaydı: Elektrik sisteminin dalgalanma ve güç kalitesini izler.
- Motor Kalkış Akımı Kaydı: 10 dakika boyunca motor kalkış akımını ve dalga formunu kaydeder.
- Akım ve Gerilim Transientleri Kaydı: 256 örnek/periyod ile anlık değişimlerin kaydını yapar.
- EN50160 Standardına Uygun Enerji Kalitesi Raporlama: Enerji kalitesini ölçer ve raporlar.
- Fazör Diyagramı Gösterimi: Fresnel diyagramı ile enerji analizi yapabilir.
- 8 GB Hafıza (32 GB'a Arttırılabilir): Yüksek kayıt kapasitesi ile uzun süreli veri kaydı yapabilir.
Detaylı Ölçüm Özellikleri:
- 3xV (Faz-Nötr gerilimi), 3xU (Faz-Faz gerilimi) ve Vn-e (Nötr-Toprak voltajı)
- 3xI (Faz akımları) + Nötr akımı (Idc)
- Akım ve gerilim dalga formu üzerinde trigger çizgisi ile gezme
- Güç ve enerji ölçümleri: 3xkW, 3xkVAR, 3xkVA
- Enerji ölçümleri: 3xkWh, 3xkVAh, BTU, Joule ve daha fazlası
- dereceye kadar FFT harmonik analizi, THDV, THDI, CosQ, PF ölçümleri
- Motor kalkış akımı kaydı (12,8 kHz)
- Akım, gerilim ve güç dengesizliklerini ölçme
Kayıt Özellikleri:
- 4 farklı kayıt şablonu ile özelleştirilmiş kayıtlar
- Belirli tarih ve saat aralıklarında kayıt başlatma
- Rakam veya harflerden oluşan isimle kayıt yapabilme
- Kayıt örnekleme frekansı ayarı (1-5-20 sn, 1-15 dk)
- Akım ve gerilim kayıtları ile min/max değerlerin algılanması ve otomatik kaydı
- Hafıza dolana kadar veri kaydını saklama
Alarm Limit Değer Kontrolü ve Kaydı:
- 40 adet alt/üst alarm limit değeri belirleme
- Alarm limit değeri aşımı tarih-saat kaydı
- Gecikme zamanlı alarm kontrolü
- Akım ve gerilim için RMS alarm kontrolü
- 10.000 alarm limit değeri kaydı
Transient Kontrolü Özellikleri:
- Akım veya gerilim için transient limit değerlerinin ayarlanabilmesi
- 256 örnekle bir dalga periyodunda kayıt yapabilme
- Yapılmış kayıtları anında ekrandan analiz etme
Motor Kalkış Akımı Kontrolü Özellikleri:
- Motor kalkış akımını yazma ve 10 dakika boyunca kaydetme
- RMS değişim eğrisini gösterme
- Kaydedilen dalga formunu anında analiz etme
Fotoğraf Çekme Özelliği:
- Ekran görüntülerini fotoğraf olarak kaydetme ve güç diyagramlarını saklama
- 50 adet ekran kaydını hafızada saklama
Yazılım Özellikleri (DataView):
- Gerçek zamanlı ölçüm izleme ve PC'ye veri aktarımı
- Kaydedilen verilerle otomatik rapor hazırlama (PDF, Excell)
- Grafikleri üzerinde tarih-saat değerlerini görüntüleme
- Enerji tüketimi hesaplama ve EN50160 formatında raporlama
Donanım Özellikleri:
- Darbeye dayanıklı dış kılıf ve IP 50 koruma
- 5 gerilim, 4 akım girişi
- 600 Vrms (kategori IV) ve 1000 Vrms (kategori III) giriş seviyeleri
- 4000 mAh şarjlı pil ile 13 saat çalışma süresi
- USB üzerinden PC ile haberleşme
- Boyutlar: 240 x 180 x 55 mm, Ağırlık: 1900 gr
- IEC 61010-1 sertifikalı, 2000 mt'ye kadar kullanım

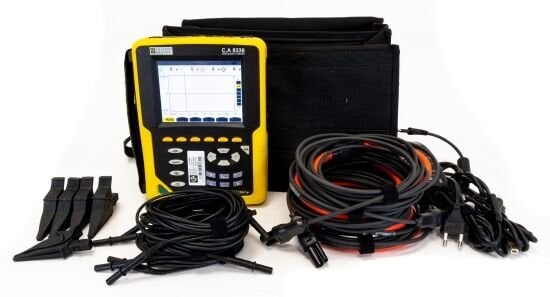

Ürünle Birlikte Verilenler:
- 1 Adet CA 8336 Portatif Enerji Kalitesi Analizörü
- 4 Adet Akım Probu Seti
- 5 Adet 3 mt’lik Gerilim Ölçüm Kabloları
- 5 Adet Krokodil
- 1 Adet Pil Şarj Adaptörü
- 1 Adet Dataview PC Yazılımı
- 1 Adet USB Kablosu
- 1 Adet Fabrika Kalibrasyon Sertifikası
- 1 Set Kablo İşaretleme Boncukları
- 1 Adet Taşıma Çantası
- 1 Adet Kullanım Kılavuzu CD'si
CA 8336, enerji kalitesi analizi için gereken tüm özellikleri sunan bir cihazdır. Yüksek hassasiyetli ölçüm, veri kaydı ve analiz yapabilme kabiliyeti ile enerji yönetiminde size kapsamlı bir çözüm sağlar.
