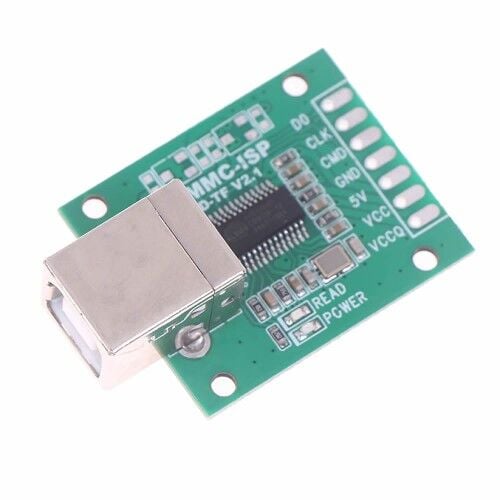

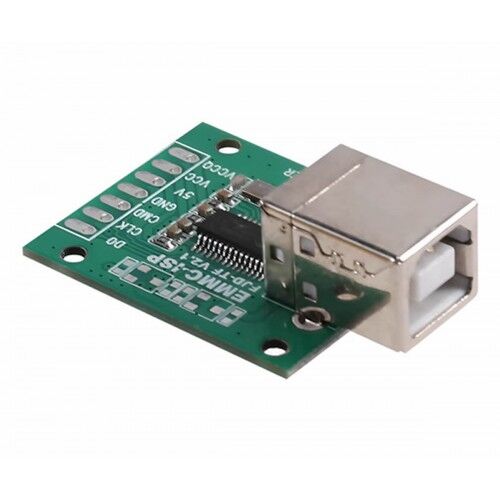

EMMC-ISP Tool

Emmc-Isp Fjd-Tf V2.1 ISP Emmc Programlama Adaptörü

Mobil Cihaz Telefon Tablet TV Box Usb Flash Bellek Hafıza Veri Kurtarma Okuma Dump Firmware

Not: Bu ürün profesyonel kullanım bilgi ve becerisi (ince lehimleme ve emmc yapısı bilgisi) gerektirir. Sadece adaptör kartıdır, kablo veya yazılım lisansı içermez.

     Emmc flash bellekleri isp üzerinden bağlayarak okuma, yazma ve programlama / servis işlemleri yapılabilen isp adaptör arayüz kartı. Isp pin çıkışları (CMD, CLK, DAT0, VCC, VCCQ, GND) üzerinden emmc bellek yongalarına doğrudan erişim sağlayan bir isp adaptördür. Mobil cihazlarda emmc bellek dump alma, yazma, firmware programlama ve veri kurtarma gibi seviyelerde düşük seviyeli erişim için uygundur. ISP bağlantısı sayesinde hedef karta lehimsiz ya da minimal lehim ile bağlanabilir ve pcye usb üzerinden bağlanarak desteklenen programlarla çalışır.

     Elektronik teknisyenleri, veri kurtarma uzmanları ve gömülü sistem geliştiricileri için tasarlanmış profesyonel bir EMMC-ISP (In-System Programming) adaptör kartıdır. Akıllı telefonlar, tabletler, tv boxlar veya otomotiv multimedya sistemleri gibi cihazlarda bulunan emmc (Embedded MultiMediaCard) bellek çipleriyle doğrudan iletişim kurmanızı sağlar. Isp yöntemi sayesinde, çipi ana karttan sökme riskine girmeden, sadece gerekli sinyal uçlarına (pinout) kablo lehimleyerek veri okuma, yazma veya döküm (dump) alma işlemleri gerçekleştirebilirsiniz.

     Kart üzerindeki standart usb tip b bağlantısı sayesinde bilgisayara kolayca bağlanır ve emmc çipini bir depolama birimi gibi göstermeye yardımcı olur.

Kullanım alanları:

• Telefon, tablet ve gömülü ürünlerde emmc okuma / yazma
• Veri yedeği ve geri yükleme
• Emmc dump alma
• Firmware onarımı ve tamiri
• Servis ve onarım işlemleri
• Arızalı cihazlardan (ölü telefon/tablet) veri kurtarma,
• Emmc çip analizi, "bricked" cihazları onarma, firmware yedekleme ve geri yükleme.

Bağlantı: Usb ara birimi üzerinden pcye bağlanır, adaptör üzerindeki pinlere hedef emmc bellek bağlanır.

Bu ürünle kullanılan yazılımlar:  Bu tür "Genel usb emmc Okuyucu" donanımları, genellikle bilgisayar tarafından bir SD kart okuyucu gibi algılanır. Ancak emmcnin özel yapısı nedeniyle ham (raw) verilere erişmek için özel yazılımlar gerekir.

• Umt emmc tool – emmc flash okuma, yazma, dump alma/arşivleme.
• Miracle emmc plus tool – isp üzerinden dump okuma/yazma işlemleri.
• Uni android tool emmc – Android tabanlı emmc servis modülleri için.
• Hydra dongle emmc Tools – isp adaptörlerle çalışabilen çok modüllü onarım yazılımı.
• Gsm shield / emt Program – emmc için okuma/yazma, frp/pattern unlock amaçlı modüller.
• Hydra tool dongle — isp emmc ve diğer modüllerle birlikte kullanabileceğiniz aktif dongle yazılım paketi.
• Ufi box worldwide — Profesyonel seviyede emmc/ufs, flash onarım ve veri işlemleri için tam servis kutusu.
• Emmc isp Adapters Usb 3.0 — Daha yüksek veri hızı ve kolay pc bağlantısı ile emmc pin adaptörü.
• RT809H emmc isp adaptörü — Evrensel programlayıcıyla isp emmc bağlantısı için donanım.
• Silhouette mks emmc-adapter — Usb 3.0 tabanlı adaptör kartı, hedef emmc bağlantı aracı.
• ICFRIEND emmc/ufs adapter — Ufs veya emmc isp bağlantısı için çoklu pin adaptörü.
• Win32 disk imager: Windows için en popüler ve basit ham imaj alma/yazma aracıdır. emmc'nin tamamının birebir kopyasını (img dosyası) bilgisayara kaydeder.  Her cihazda işletim sistemi tarafından disk olarak algılanması garanti değildir.
• BalenaEtcher: Genellikle imaj yazdırmak için bilinse de, diskten imaj okuma (klonlama) özelliği de vardır. Kullanımı çok basittir.
• Hdd raw copy tool: Sektör sektör kopyalama yapan bir başka güçlü ve ücretsiz araçtır.
• R-Studio data recovery: Ham disk imajlarını tarayıp içindeki dosya sistemlerini (EXT4, FAT32 vb.) tanıyabilen ve silinmiş dosyaları kurtarabilen çok güçlü bir yazılımdır. Profesyonellerin tercihidir.
• Ufs explorer: Özellikle Linux ve Android dosya sistemleri konusunda uzmanlaşmış profesyonel bir veri kurtarma yazılımıdır.
• Linux araçları (Uzmanlar İçin): Bu tür adaptörler Linux ortamında (örneğin Ubuntu) çok daha yetenekli çalışır. Terminal üzerinden dd komutu veya dmesg çıktıları ile çipin durumu çok daha detaylı analiz edilebilir ve imajı alınabilir.

Özellikler

•  Model: EMMC-ISP FJD-TF V2.1
•  Arayüz: USB 2.0 Tip B Dişi
•  Kart üzerindeki VCC ve VCCQ pinleri aracılığıyla hedef emmc çipinin gerektirdiği farklı voltaj seviyelerine (genellikle 1.8V veya 3.3V - harici besleme gerekebilir) uyum sağlama imkanı. Yanlış voltaj uygulaması eMMC çipinin geri dönüşü olmayan şekilde zarar görmesine neden olabilir.
•  ISP (Sistem İçi Programlama): Hassas BGA çipleri yerinden sökmeden müdahale imkanı.
•  Besleme gösterge ledi
•  Okuma gösterge ledi
•  Kompakt tasarım
•  Çalışma sıcaklığı:  -20C  /  65C
•  Renk: Yeşil
•  7 pin bağlantı soketi
•  4 adet montaj deliği

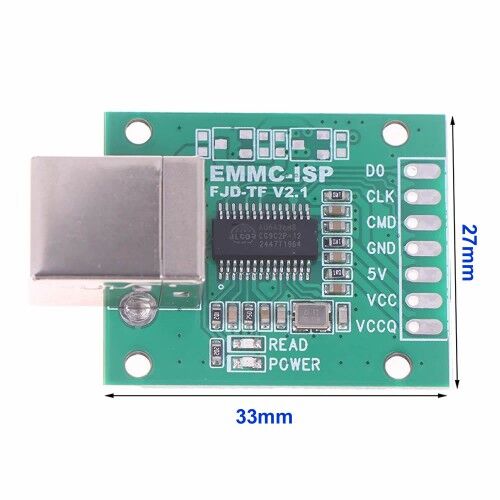

•  Boyutlar:  27mm x 33mm (40mm)
•  Ağırlık:  5gr

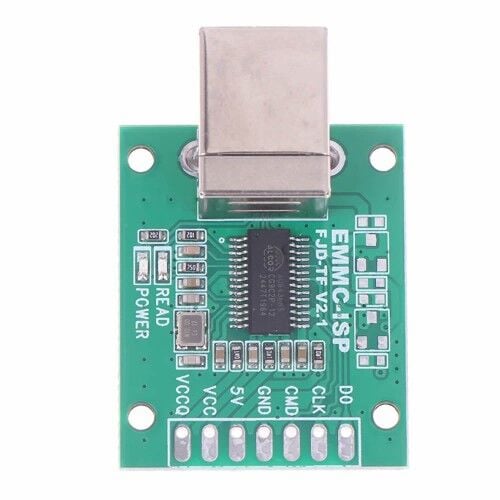

 Pin Dizilimi: emmc iletişimi için gerekli tüm sinyal uçları (CMD, CLK, D0, GND) ve voltaj beslemeleri (VCC, VCCQ, 5V) PCB üzerinde açıkça etiketlenmiştir.

Notlar:

• Bu tip isp araçlarında her emmc yonga tipi veya her telefon modeli için ayrı uyum/kablo gerekebilir.
• Yazılımlar genelde Windows ortamında çalışır ve lisans/aktivasyon gerektirebilir.
• Isp noktalarına bağlanırken dikkat: yanlış bağlantı cihazda kalıcı hasara neden olabilir.

Paket içeriği:

• 1 Adet EMMC-ISP Tool
