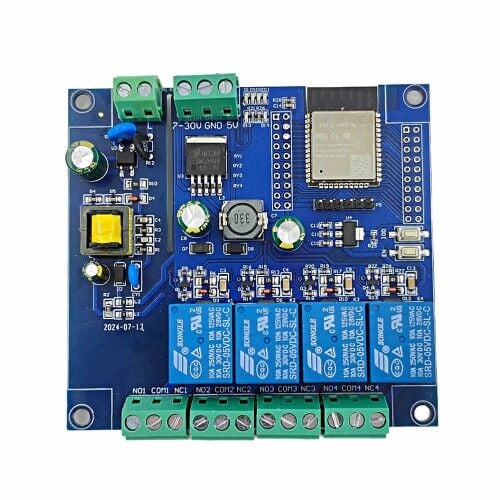

ESP32-WROOM-32E  220V AC / 7-30V DC / 5V Wifi Bluetooth NO NC COM Akıllı Ev ESPHome IoT Pompa Fan Havalandırma Lamba Perde

     ESP32-WROOM-32E tabanlı bu geliştirme kartı; ESP32 kontrolcü, dört bağımsız elektromekanik röle ve geniş giriş aralığına sahip güç kaynağını tek kart üzerinde birleştirir. Kart doğrudan 220/230V AC şebekeden çalıştırılabildiği gibi 7-30V DC veya regüle 5V DC kaynakla da beslenebilir. Besleme seçeneklerinden yalnızca biri kullanılmalıdır.

     Dört rölenin her birinde Normalde Açık (NO), Ortak (COM) ve Normalde Kapalı (NC) bağlantıları ayrı ayrı klemense çıkarılmıştır. Potansiyelsiz röle kontakları sayesinde kartın besleme geriliminden farklı AC veya DC devreler anahtarlanabilir. Aydınlatma, pompa, fan, garaj kapısı, bariyer, erişim kontrolü, bilgisayar açma-kapama, kontaktör sürme ve akıllı ev projelerinde kullanılabilir.

     ESP32-WROOM-32E modülü; 240MHz'e kadar çalışan çift çekirdekli Xtensa LX6 işlemci, 2.4GHz 802.11 b/g/n WiFi, Bluetooth 4.2/BLE ve kartta kullanılan varyanta göre 4MB Flash bellek sunar.

     Kart üzerindeki GPIO bağlantıları, UART programlama pinleri, IO0 programlama butonu ve reset butonu sayesinde ESPHome, ESP-IDF veya Arduino tabanlı özel yazılımlar geliştirilebilir. Ürün üzerinde USB soketi veya USB-UART dönüştürücü bulunmadığından ilk programlama için harici, 3.3V lojik seviyeli USB-TTL dönüştürücü gerekir. Ürün hazır mobil uygulamalı bir röle cihazı değil, programlanabilir bir geliştirme kartıdır.

Özellikler:

•     ESP32 Röle Kartı 4 Kanal
•     Mikrodenetleyici modülü    ESP32-WROOM-32E
•     4MB Flash bellek
•     ESPHome ve Home Assistant desteği
•     AC besleme:   90-250V AC, 220/230V şebeke uyumlu
•     DC besleme:   7-30V DC
•     Alternatif Dc besleme: Dc  5V
•     Röle sayısı:   4 Adet
•     Röle bobin gerilimi: Dc  5V
•     Kontak bağlantıları:  NO / COM / NC
•     Röle parametreleri: AC 250V 10A / DC 30V 10A röle çıkış,
•     Röle akımı: 50mA

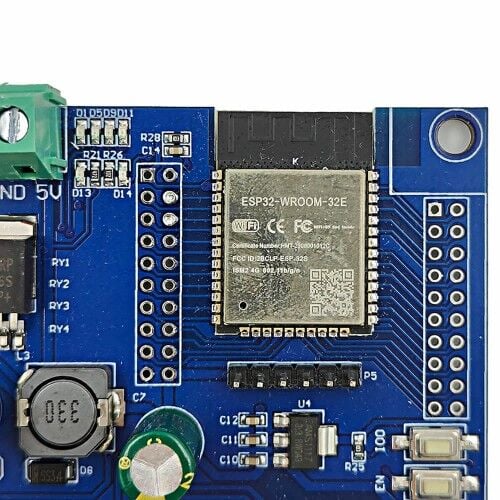

•     IO0 programlama ve reset butonları

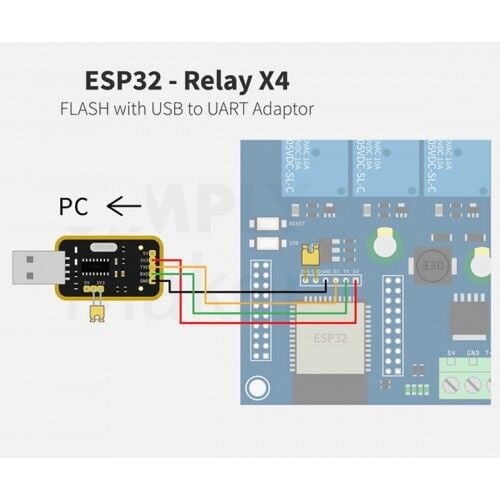

•     UART programlama bağlantısı

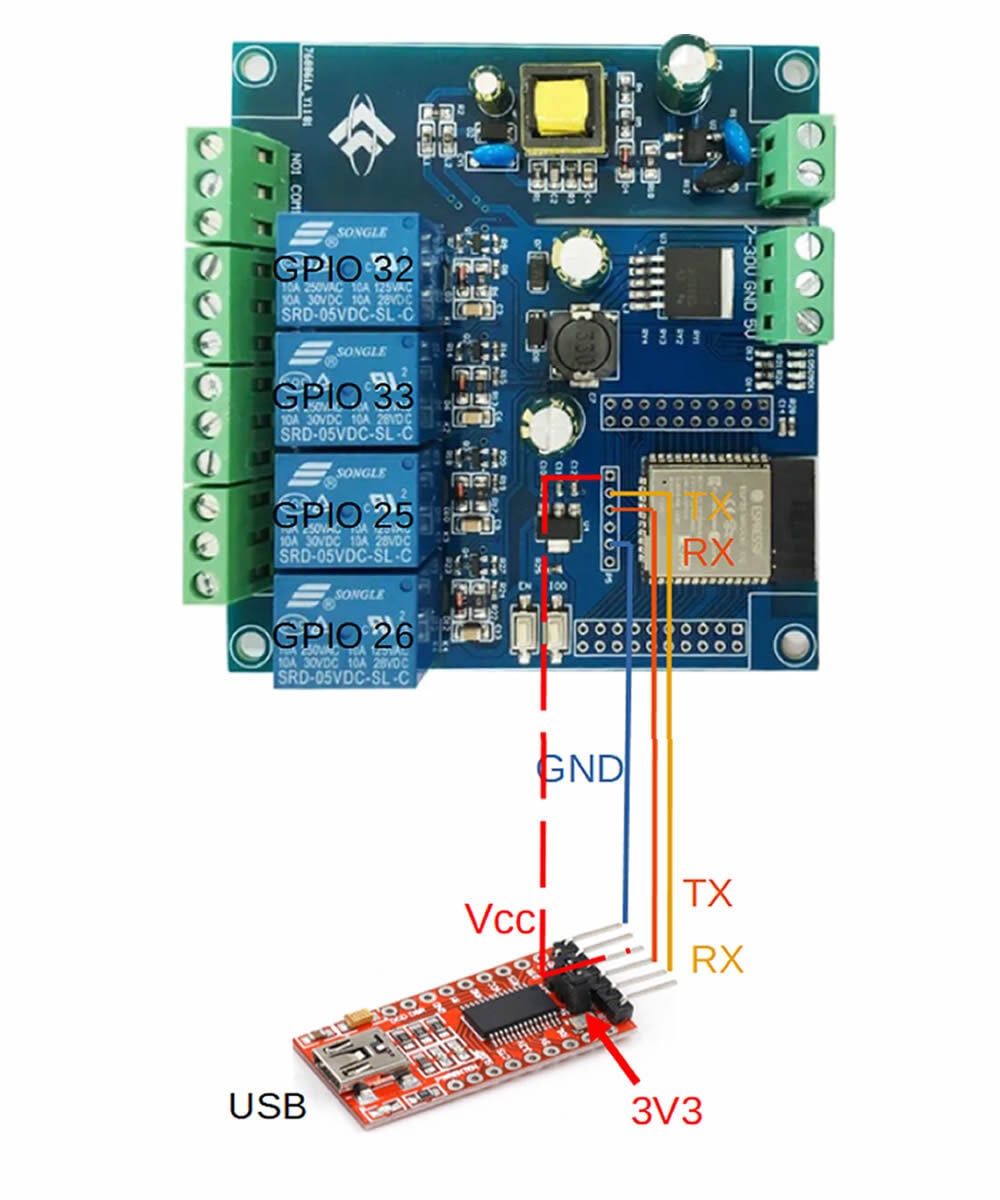

•     Programlama:  UART, 3.3V lojik seviyesi
•     Röle kanal durum Ledleri
•     Dahili durum ledi:  GPIO23
•     Röle 1:  GPIO32
•     Röle 2:  GPIO33
•     Röle 3:  GPIO25
•     Röle 4:  GPIO26
•     Çalışma sıcaklığı:  -20C  /  65C
•     4 adet PCB montaj deliği
•     Renk: Mavi

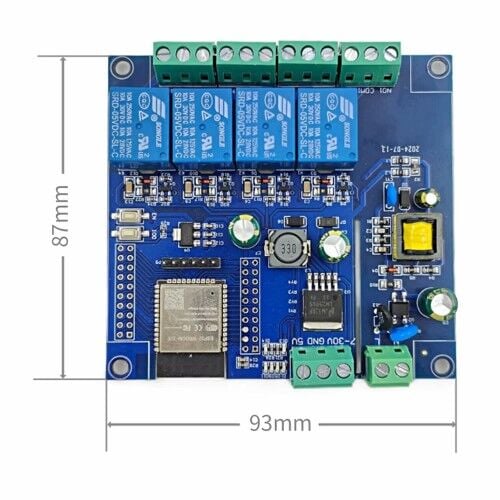

•     Ölçüler: 78mm x 93mm
•     Ağırlık:   92gr

Röle kontak kapasitesi: Röle gövdesinde maksimum 10A 250V AC / 10A 30V DC değerleri yer almaktadır. Bununla birlikte Songle SRD serisinin Form C kontakları için veri sayfasındaki sürekli dirençli yük değerleri ve endüktif yük değerleri daha düşüktür. Bu nedenle ürünün 10A değeri her yük tipinde sürekli çalışma değeri olarak değerlendirilmemelidir.

Uyarı: Uzun süreli uygulamalarda kanal başına 7A değerinin altında kalınması önerilir. Motor, pompa, solenoid, transformatör, kompresör veya yüksek ilk kalkış akımı çeken yüklerde uygun kapasiteli kontaktör, sigorta ve ark bastırma elemanları kullanılmalıdır.

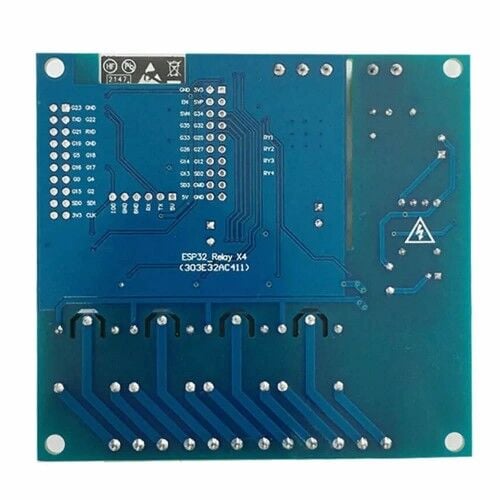

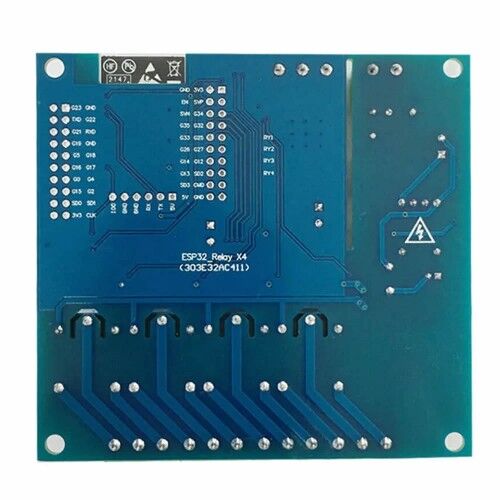

Pin açıklamaları:

•    220V LN klemensi
•    Dc 7-30V giriş klemensi (Direk 5V ilede beslenebilir)
•    NO COM NC Röle çıkış kelemensleri

Röle pin bağlantıları:

• GPIO    Fonksiyon
• GPIO32    Röle 1
• GPIO33    Röle 2
• GPIO25    Röle 3
• GPIO26    Röle 4
• GPIO23    Kart durum LED'i
