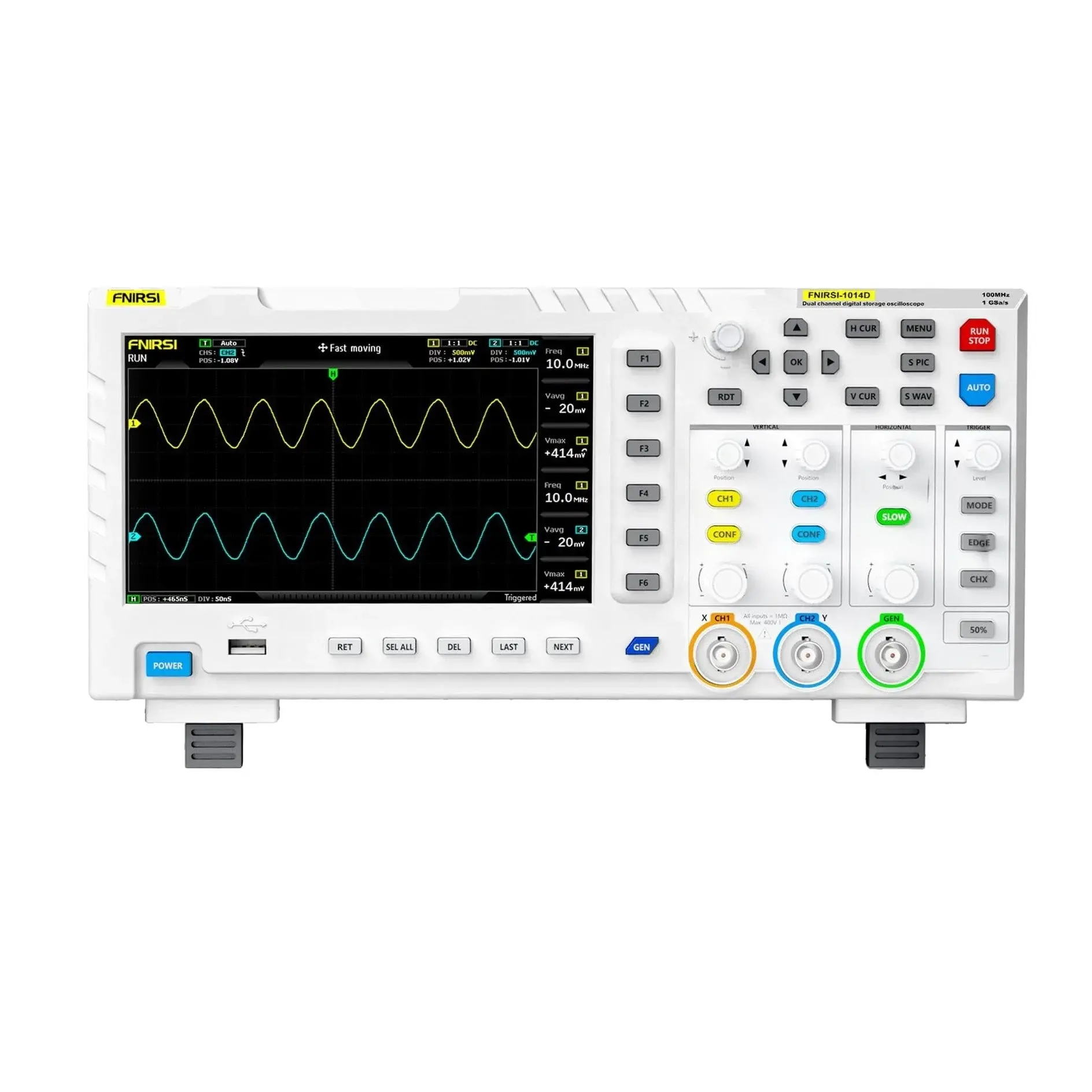

FNIRSI 1014D 100MHz 1GS/s Dijital Osiloskop ve Sinyal Jeneratörü
%45 İNDİRİM
17.066,27 TL
9.302,82 TL
1.798,55 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
1014D
Garanti Süresi
24 Ay
Fiyat
335,00 USD + KDV
Havale
9.116,77 TL
(%2,00 havale indirimi)
FNIRSI 1014D 2’si 1 Arada 100MHz 1GS/s Dijital Osiloskop ve Sinyal Jeneratörü
FNIRSI® 1014D, hem sinyal analizinde hem de sinyal üretiminde yüksek performans sunan 2’si 1 arada dijital osiloskop ve DDS sinyal jeneratörü çözümüdür. 1GSa/s gerçek zamanlı örnekleme hızı ve çift kanal 100MHz analog bant genişliği ile hassas ölçümler gerçekleştirmenizi sağlar. Otomatik, normal ve tekli tetikleme modları sayesinde hem periyodik analog hem de periyodik olmayan dijital sinyallerin yakalanmasında esneklik sunar.
Gelişmiş DDS sinyal jeneratörü özelliği sayesinde 14 farklı standart sinyal ve 1 özel programlanabilir sinyal üretimi yapılabilir. 2.5 Vpp çıkışla birlikte sinyal frekansları 1Hz çözünürlükle hassas şekilde ayarlanabilir. Lissajous grafik görüntüleme ve FFT analiz fonksiyonları, iki sinyal arasındaki genlik, frekans ve faz farklarını incelemek için profesyonel bir araç sağlar.
Kullanıcı dostu arayüz, 7 inç 800x480 çözünürlükte HD renkli TFT ekran, tek tuşla otomatik ayarlama (AUTO), ekran görüntüsü alma ve dalga formu kayıt etme gibi fonksiyonlarla iş akışınızı hızlandırır. 1000'e kadar ekran görüntüsü ve 1000 dalga formunu hafızasında saklayabilen bu cihaz, sinyal analizinde veri yönetimini kolaylaştırır.
Kullanım Alanları
Elektronik devre testleri ve hata analizi
Geliştirme ve prototipleme süreçlerinde sinyal üretimi
Eğitim kurumlarında uygulamalı osiloskop eğitimi
Haberleşme sistemleri ve sinyal işleme projeleri
Endüstriyel kontrol sistemleri analizi
Audio, RF ve yüksek frekanslı sinyal analizleri
Otomotiv elektroniği ve CAN-BUS testleri
Lissajous ve FFT ile karşılaştırmalı sinyal değerlendirmesi
| Özellik | Açıklama |
|---|---|
| Marka / Model | FNIRSI / 1014D |
| Fonksiyon | 2'si 1 arada: Dijital Osiloskop + DDS Sinyal Jeneratörü |
| Kanal Sayısı | 2 (Osiloskop), 1 (Jeneratör) |
| Analog Bant Genişliği | 100 MHz x2 |
| Örnekleme Hızı | 1GSa/s |
| Dikey Hassasiyet | 50mV/div ~ 500V/div |
| Zaman Tabanı | 50S/div ~ 10nS/div |
| Veri Saklama | 240 Kbit derinlik, 1000 görüntü + 1000 dalga formu |
| Tetikleme Modları | Otomatik / Normal / Tekli |
| Tetikleme Kenarı | Yükselen / Düşen |
| Yükselme Süresi | < 3ns |
| Giriş Direnci | 1 MΩ |
| ADC Doğruluğu | 8 bit |
| Maksimum Test Voltajı | 40V (x1 prob), 400V (x10 prob) |
| Görüntüleme | 7” 800×480 TFT LCD ekran |
| Otomatik Ayar | Tek tuşla AUTO, adaptif 25%, 50%, 75% |
| Görselleştirme Özellikleri | Lissajous, FFT, Cursor ölçüm |
| Dalga Formu Yöneticisi | Evet – Gelişmiş görsel analiz |
| USB Görüntü Aktarımı | Var |
| Boyutlar | 310 x 145 x 70 mm |
| Güç Girişi | 5V 2A/3A/4A |
| Sinyal Jeneratörü Özellikleri | |
| Dalga Biçimi | 14 standart + 1 özelleştirilebilir |
| Sinyal Genliği | 2.5 Vpp |
| Maks. Sine Frekansı | 10 MHz |
| Diğer Dalga Maks. Frekansı | 2 MHz |
| Özel Dalga Maks. Frekansı | 1 MHz |
| Frekans Çözünürlüğü | 1 Hz |
| Dalga Yakalama ve Çıktı | Destekleniyor |
| Sinyal Saklama | 1000’e kadar özelleştirilmiş sinyal saklama |
