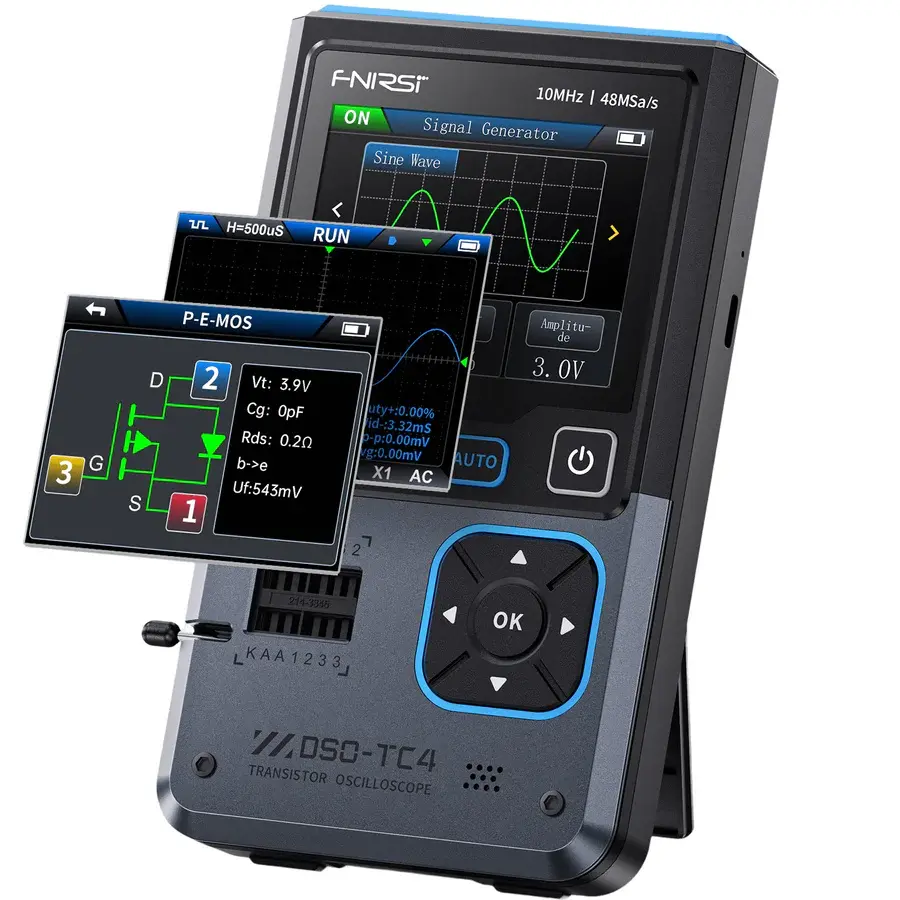

Fnirsi DSO-TC4 El Tipi Dijital Osiloskop & Transistör Test Cihazı & Sinyal Jeneratörü
FNIRSI DSO-TC4 10MHz 48 MS/s El Tipi Dijital Osiloskop & Transistör Test Cihazı & Fonksiyon Sinyal Jeneratörü (3'ü 1 Arada)
FNIRSI DSO-TC4, bakım, Ar-Ge ve elektronik servis profesyonelleri için tasarlanmış çok fonksiyonlu bir test cihazıdır. Osiloskop, sinyal jeneratörü ve transistör test cihazını tek bir kompakt gövdede birleştirerek arıza tespiti, devre analizi ve sinyal üretim işlemlerini tek cihazda toplar. Taşınabilir yapısı, güçlü özellikleri ve geniş bileşen desteği sayesinde hem saha hem de laboratuvar kullanımı için idealdir.
Genel Özellikler
- 2.8” renkli TFT ekran — net ve sezgisel görüntüleme
- 3.7 V / 1500 mAh lityum pil — 4 saat bekleme süresi
- Kompakt ve hafif tasarım (90 × 142 × 27.5 mm, 186 g)
- Type-C (5 V / 1 A) şarj desteği
- Diller: İngilizce, Çince, Almanca, Portekizce, Japonca, İspanyolca, Korece, Rusça
Osiloskop Özellikleri
- Gerçek Zamanlı Örnekleme Hızı: 48 MS/s
- Analog Bant Genişliği: 10 MHz
- Giriş Empedansı: 1 MΩ
- Bağlantı Modu: AC / DC
- Test Voltaj Aralığı:
- 1:1 prob – 80 Vpp (+40 V)
- 10:1 prob – 800 Vpp (+400 V)
- Düşey Hassasiyet: 10 mV/div ~ 10 V/div
- Zaman Tabanı: 50 ns ~ 20 s
- Tetikleme Modu: Otomatik / Normal / Tek
- Tetikleme Türü: Yükselen veya Düşen Kenar
- Otomatik Ölçüm Fonksiyonları: Maksimum, Minimum, Ortalama, RMS, Vpp, Frekans, Döngü, Görev Döngüsü
- Dalga Dondurma: HOLD fonksiyonu

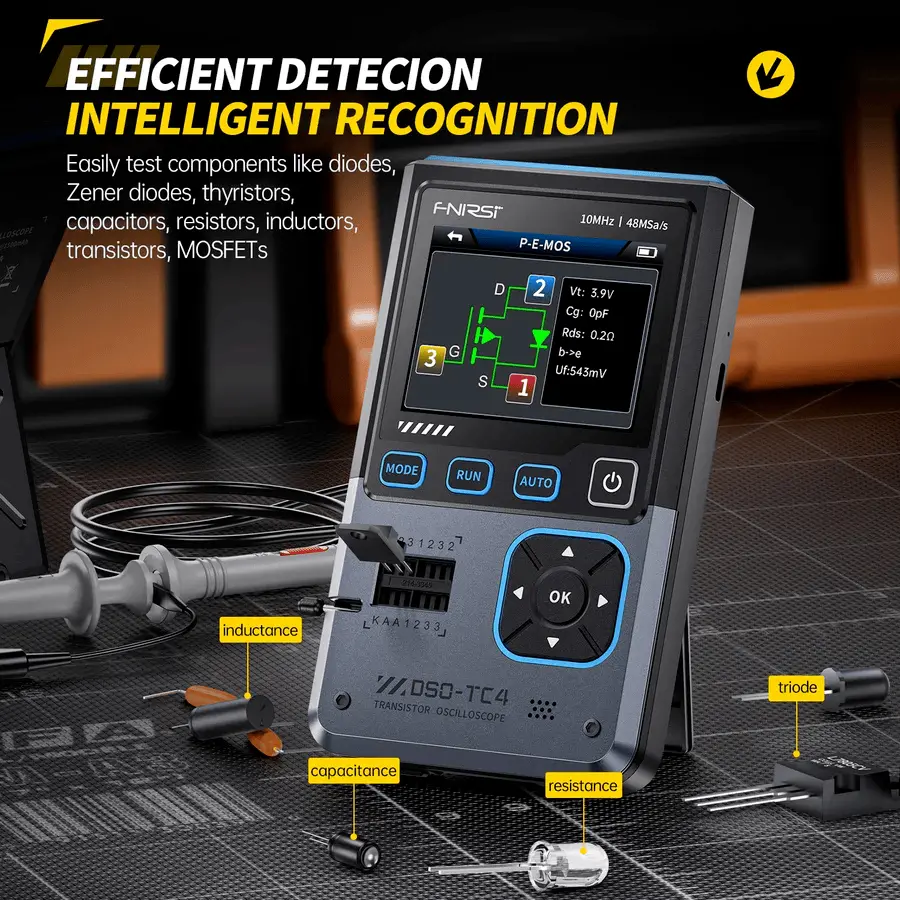

Transistör & Elektronik Bileşen Test Özellikleri
- Transistör: hFE, Ube, Ic/Ie, Iceo, Ices, Uf ölçümü
- Diyot: İleri voltaj düşüşü < 5 V, eklem kapasitansı, ters kaçak akımı
- Zener Diyot: 0.01 ~ 32 V ölçüm aralığı
- FET / IGBT / MOSFET: Cg, Id, Uf, Vt, Rds parametreleri
- SCR (tek/çift yönlü): Tetikleme voltajı < 5 V, akım < 6 mA
- Kapasitör: 25 pF ~ 100 mF, kayıp faktörü (Vloss)
- Direnç: 0.01 Ω ~ 50 MΩ
- Endüktör: 10 µH ~ 1000 µH
- Sensör Desteği: DS18B20 (sıcaklık), DHT11 (sıcaklık + nem)

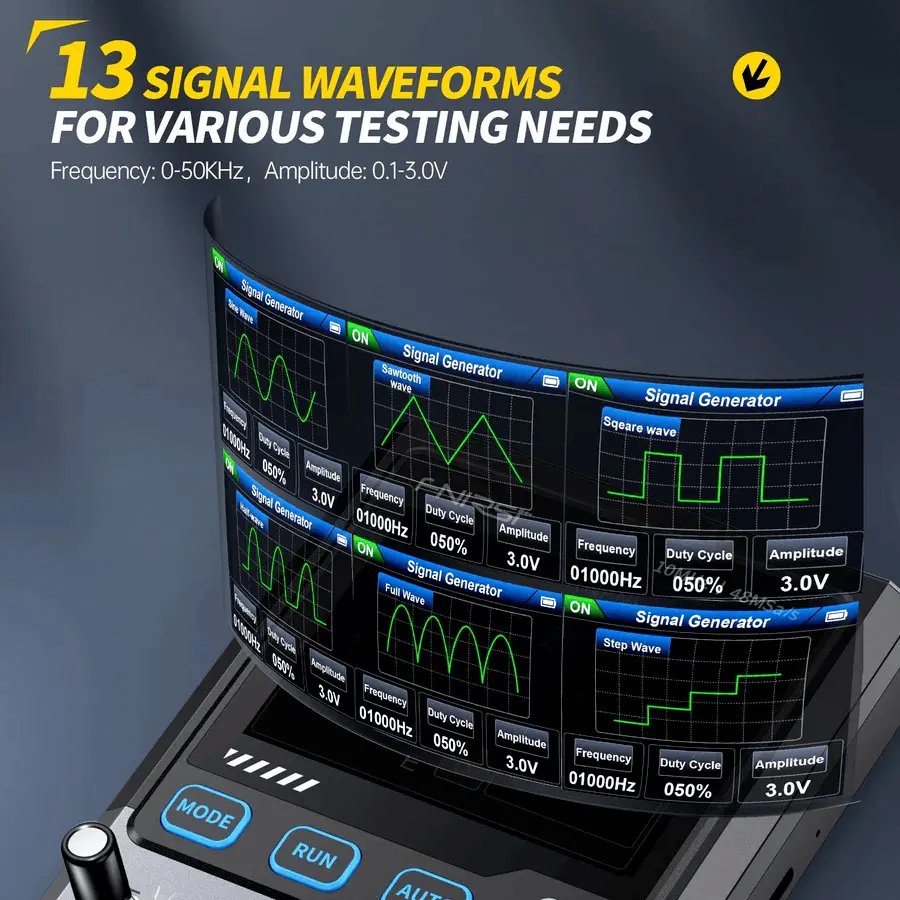

Fonksiyon Sinyal Jeneratörü Özellikleri
- Dalga Formu Türleri: 13 farklı dalga formu
- Frekans Aralığı: 0 ~ 50 kHz
- Kare Dalga Görev Döngüsü: 0 ~ 100 %
- Çıkış Amplitüdü: 0.1 V ~ 3.0 V
Paket İçeriği
- 1 × DSO-TC4 Ana Ünite
- 1 × P6100 Prob
- 1 × BNC Adaptör
- 1 × Type-C Şarj Kablosu
- 3 × Test Kancası
- 1 × Timsah Klipsi
- 1 × Kullanım Kılavuzu (İngilizce)
- 1 × Ambalaj Kutusu
FNIRSI DSO-TC4, tek bir cihazda osiloskop + sinyal jeneratörü + transistör test cihazı özelliklerini birleştirir; kompakt yapısı, geniş bileşen desteği ve yüksek örnekleme hızıyla profesyoneller için mükemmel bir 3’ü 1 arada çözümdür.
