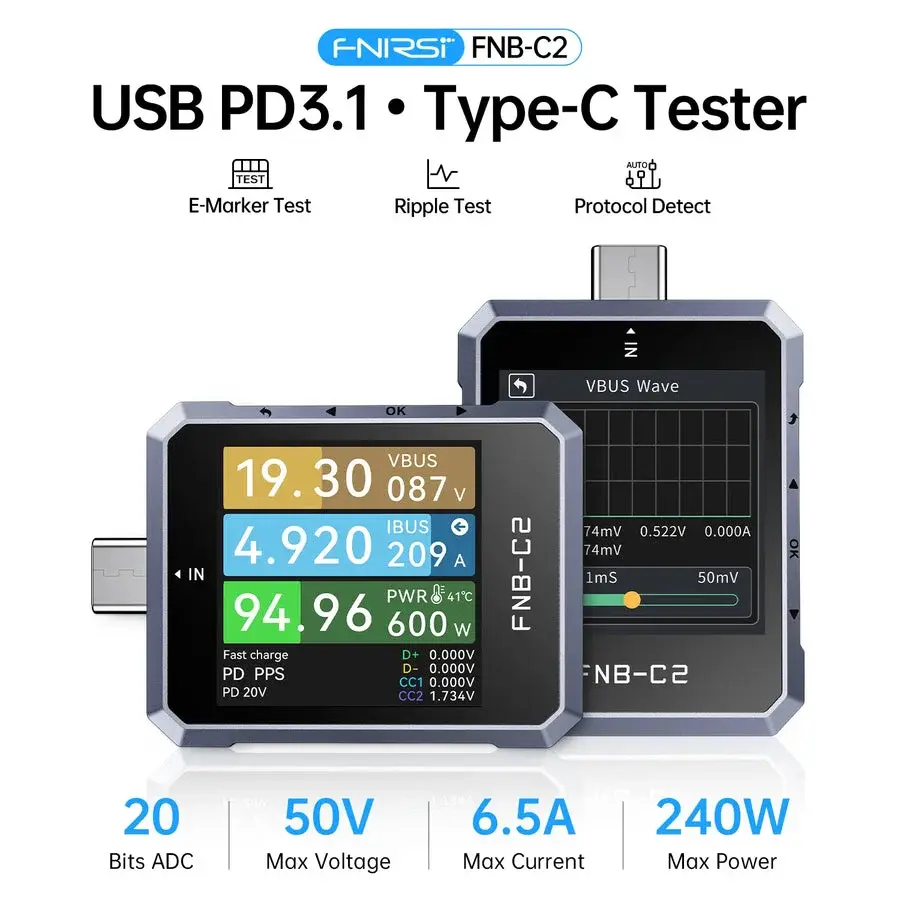

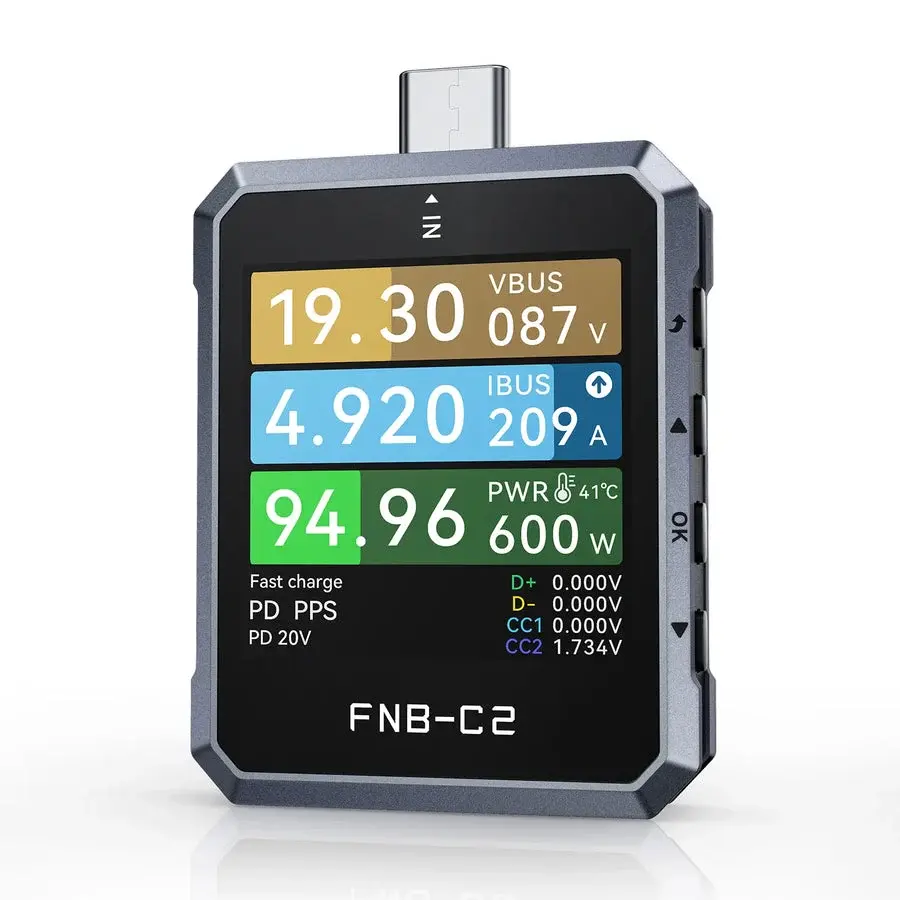

FNIRSI FNB-C2 240W USB-C PD 3.1 Hızlı Şarj Test Cihazı

FNIRSI FNB-C2 USB-C Hızlı Şarj Test Cihazı, USB Type-C adaptörlerin, yüksek hızlı şarj cihazlarının, powerbank'lerin, veri kablolarının ve elektronik cihazların güç tüketimini ayrıntılı olarak analiz etmek için geliştirilmiş profesyonel bir USB test cihazıdır. Yeni nesil PD 3.1 EPR, UFCS, QC, Huawei FCP/SCP, OPPO VOOC/SVOOC ve VIVO VFCP gibi güncel hızlı şarj protokollerini eksiksiz destekleyen cihaz, USB-C güç sistemlerinin test ve analiz işlemlerinde endüstri standartlarında kapsamlı ölçüm özellikleri sunar.

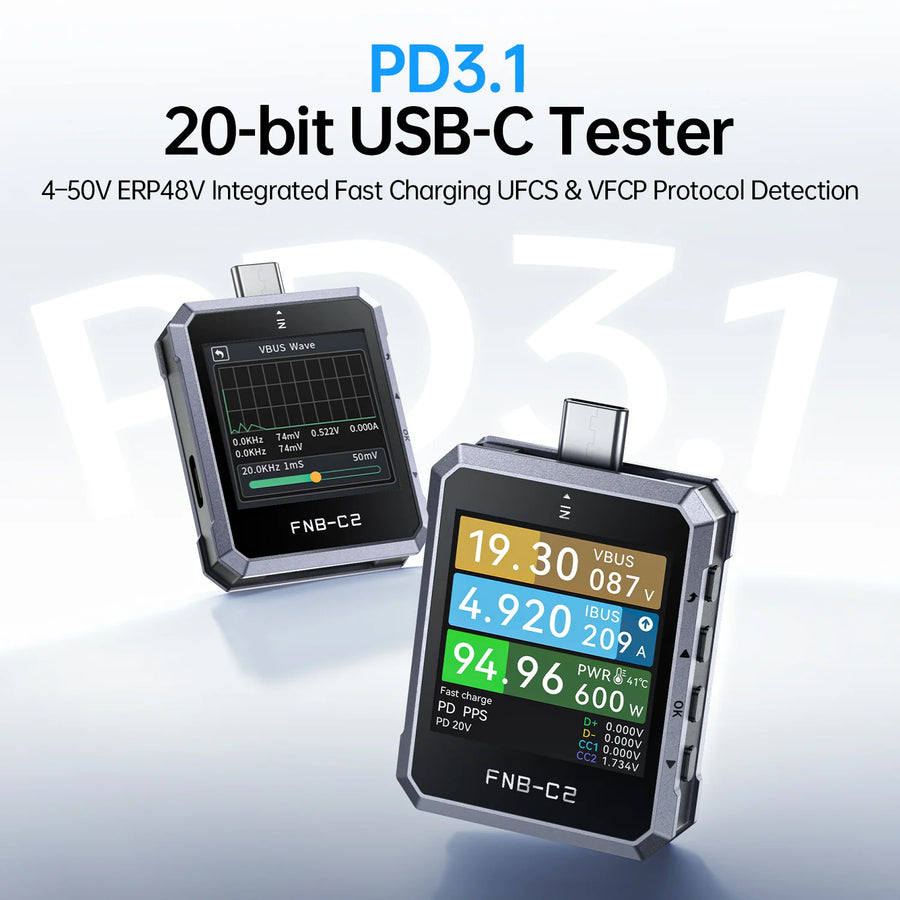

Cihazın sahip olduğu 20-bit yüksek hassasiyetli ADC yapısı, gerilim, akım ve güç değerlerini benzeri görülmemiş bir çözünürlükte ölçmesini sağlar. 50 V, 6.5 A ve 240 W'a kadar geniş çalışma aralığı sayesinde günümüzde standartlaşan 100 W, 140 W ve en güçlü 240 W USB-C PD (Power Delivery) şarj sistemlerinin test edilmesi için kusursuz bir çözümdür.

FNIRSI FNB-C2 USB Test Cihazının Öne Çıkan Özellikleri

• Üstün Hassasiyet: 20-bit yüksek çözünürlüklü ADC ile gerilim, akım ve güç ölçümlerinde laboratuvar düzeyinde hassasiyet
• Detaylı Gösterim: Değerlerin en ince ayrıntısına kadar incelenmesini sağlayan 7 haneli ölçüm ekranı
• Yüksek Güç Desteği: 240 W'a kadar güç ölçümü ile USB-C PD 3.1 EPR gibi yüksek güçlü dizüstü bilgisayar şarj sistemlerini test edebilme
• Geniş Ölçüm Aralığı: 4 – 50 V gerilim ve 0 – 6.5 A akım ölçümü ile standart telefonlardan endüstriyel güç sistemlerine kadar tam destek
• Yeni Nesil Protokoller: PD 3.1 EPR ve Evrensel Hızlı Şarj Spesifikasyonu (UFCS) uyumlu cihazların testi
• Akıllı Protokol Algılama: Cihazların desteklediği hızlı şarj protokollerini otomatik algılama ve tetikleme özelliği
• Kablo Kalite Kontrolü (E-Marker): USB-C kablolarının içindeki E-Marker çip bilgilerini okuyarak kapasite ve hız testi yapabilme
• Gelişmiş Analizler: PD protokol haberleşme izleme (Paket yakalama), Ripple (dalgalanma) ve dalga formu analizi
• Uzun Süreli Kayıt: Powerbank ve adaptör testleri için 9 saate kadar kesintisiz gerilim ve akım grafiği kaydı
• Akıllı Ekran: Dahili yerçekimi sensörü ile 4 farklı yöne otomatik dönebilen 1,54 inç renkli TFT ekran
• PC Bağlantısı: Windows ve macOS işletim sistemleri için sürücüsüz (HID) bağlantı ve veri aktarımı desteği
• Güncellenebilir Yapı: Ücretsiz firmware (yazılım) güncellemeleri ile sürekli yenilenen özellikler

PD 3.1 EPR ve 240W USB-C Güç Testi

FNIRSI FNB-C2, standart test cihazlarından farklı olarak yeni nesil USB Power Delivery 3.1 Extended Power Range (EPR) teknolojisini destekler. Bu sayede sadece akıllı telefonlarınızı değil; yüksek güçlü dizüstü bilgisayar adaptörlerini (MacBook vb.), USB-C güç kaynaklarını ve 240 W'a kadar çıkış sunabilen gelişmiş şarj sistemlerini güvenle test edebilirsiniz. 4V-50V ve 0-6.5A sınırlarına kadar ulaşan kapasitesiyle her türlü profesyonel güç denetimine hazırdır.

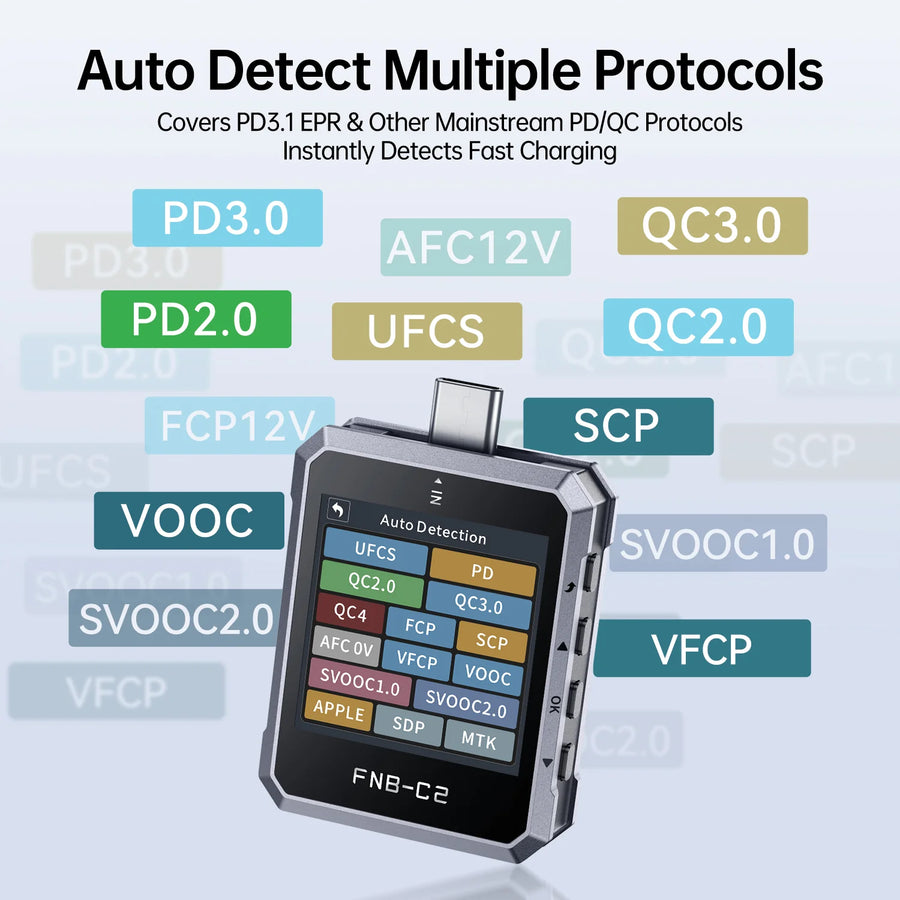

Kapsamlı Hızlı Şarj Protokolü Testi

Hangi şarj cihazının hangi cihazla uyumlu olduğunu bulmak artık çok kolay. FNB-C2, adaptörün veya güç kaynağının desteklediği hızlı şarj standartlarını saniyeler içinde belirler.

Desteklediği Başlıca Hızlı Şarj Protokolleri:

• USB Power Delivery (PD) 3.1 EPR
• UFCS (Universal Fast Charging Specification)
• Qualcomm QC 2.0 / QC 3.0 / QC 4 / QC 5
• Huawei FCP ve SCP
• OPPO VOOC ve SuperVOOC
• VIVO VFCP

USB-C E-Marker Kablo ve Simülasyon Testi

Piyasada satılan her USB-C kablosu aynı değildir. Yüksek güçlü yeni nesil kablolarda bulunan E-Marker çipleri; kablonun desteklediği gücü, akımı ve veri aktarım hızını belirler. FNIRSI FNB-C2, bu E-Marker çip bilgilerini okuyarak (3A, 5A, 50V, EPR, Thunderbolt 3/4) kablonun gerçek özelliklerini ortaya çıkarır.

Ayrıca, cihazın Kablo Simülasyon Testi özelliği sayesinde adaptörlerin farklı kablo senaryolarında (örneğin; E-Marker'ı olmayan 60W kablo, 100W kablo veya 240W EPR kablo) nasıl tepki verdiğini gözlemleyebilirsiniz.

İleri Düzey Ripple, Dalga Formu ve PD Protokol Analizi

Sadece voltaj veya akım ölçmekle kalmayan FNB-C2, güç kaynağı çıkışındaki dalgalanmaları ve stabiliteyi görmek için Ripple (Dalgalanma) ve Dalga Formu analizine olanak tanır.

Ayrıca profesyoneller için sunulan PD Monitor (Protokol İzleme) özelliği sayesinde, şarj cihazı ile telefon/bilgisayar arasında geçen Power Delivery haberleşmesini (anlaşma paketlerini) izleyebilir, uyumsuzluk sorunlarını nokta atışıyla tespit edebilirsiniz.

Enerji, Kapasite ve 9 Saatlik Grafik Kaydı

Powerbank kapasitelerini veya batarya sağlıklarını test etmek için idealdir. Cihaz, 10 farklı kayıt grubu altında gerilim, akım, güç, kapasite (Ah), enerji tüketimi (Wh) ve şarj süresini kaydedebilir. Özellikle 9 saate kadar kesintisiz gerilim ve akım grafiği kaydı, değerlerin zamana bağlı değişimini analiz etmeniz için büyük bir avantaj sağlar.

Teknik Özellikler

FNIRSI FNB-C2 Kullanım Alanları

• USB-C adaptör, şarj cihazı ve powerbank kapasite testleri
• Yeni nesil 240W dizüstü bilgisayar şarj sistemlerinin analizi
• USB-C data ve güç kablolarının kalite kontrolü (E-Marker testi)
• Ar-Ge laboratuvarlarında şarj protokolü ve dalgalanma (ripple) analizi
• Telefon, tablet ve elektronik alet tamir merkezleri (Teknik Servisler)
• Profesyonel elektronik hobi uygulamaları

Paket İçeriği

• 1 Adet FNIRSI FNB-C2 USB-C 240W Hızlı Şarj Test Cihazı
• 1 Adet Detaylı Kullanım Kılavuzu
• Özel Koruyucu Ürün Kutusu

• Özetle; FNIRSI FNB-C2; bir şarj aletinin veya kablonun gerçekte ne kadar iyi olduğunu saniyeler içinde kanıtlayan; 240W PD 3.1 desteği, E-Marker okuyucusu ve 20-bit ultra hassas ölçüm yapısıyla elektronik servis teknisyenlerinin, mühendislerin ve kalite kontrol uzmanlarının en güvenilir yardımcısıdır.
