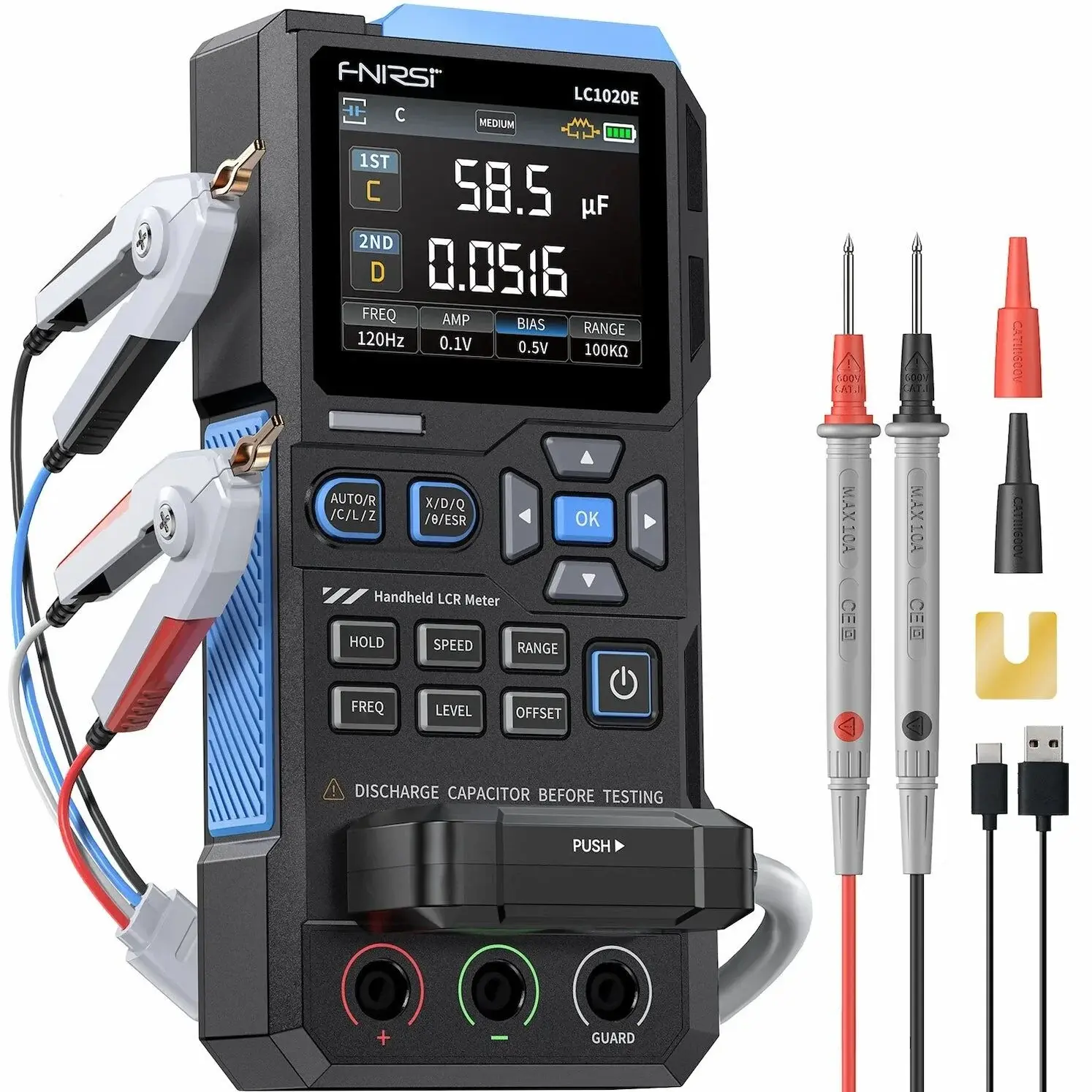

FNIRSI LC1020E Yüksek Hassasiyetli Taşınabilir LCR/ESR Ölçer
FNIRSI LC1020E Yüksek Hassasiyetli Taşınabilir LCR/ESR Ölçer

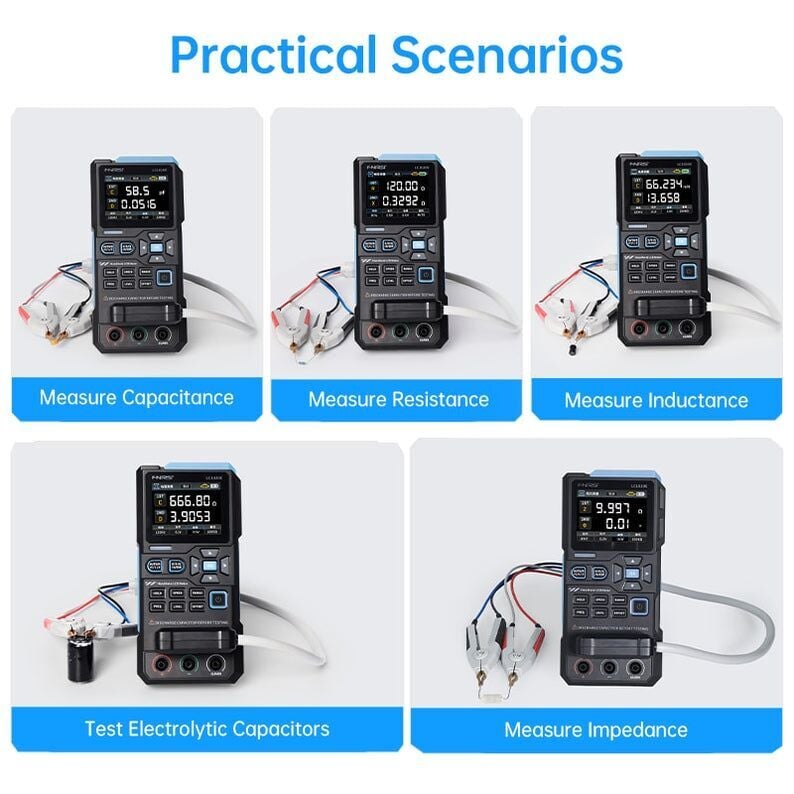

FNIRSI LC1020E Yüksek Hassasiyetli Taşınabilir LCR/ESR Ölçer, elektronik bileşenlerin hassas ölçümlerini yapmak için tasarlanmış profesyonel bir cihazdır. 4,5 basamaklı çözünürlüğü ve ±0,05% temel doğruluk değeri ile en küçük ölçümlerde bile yüksek hassasiyet sunar. R/L/C bileşenlerini otomatik tanıyabilme özelliği sayesinde ölçümler hızlı ve güvenilirdir. 100Hz’den 100kHz’e kadar 5 farklı test frekansı ve 0,1V–0,6V arasındaki 3 RMS test seviyesi, farklı senaryolarda ölçüm esnekliği sağlar. LC1020E, L/C/R/Z ölçümlerini ana parametre olarak sunarken, X/D/Q/θ/ESR değerlerini ikincil parametre olarak görüntüleyerek bileşen analizi için kapsamlı veri sağlar.

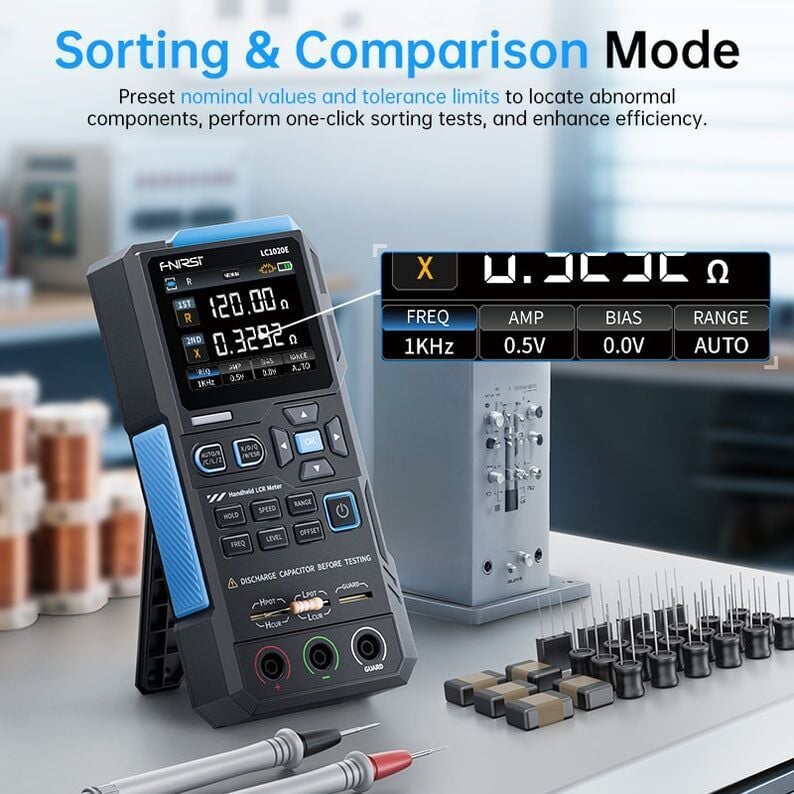

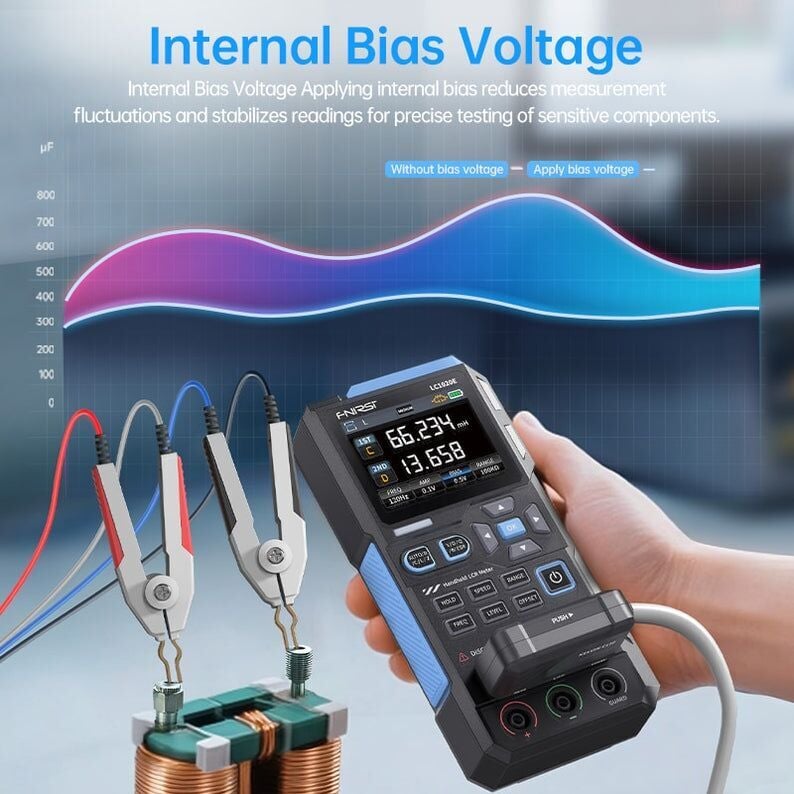

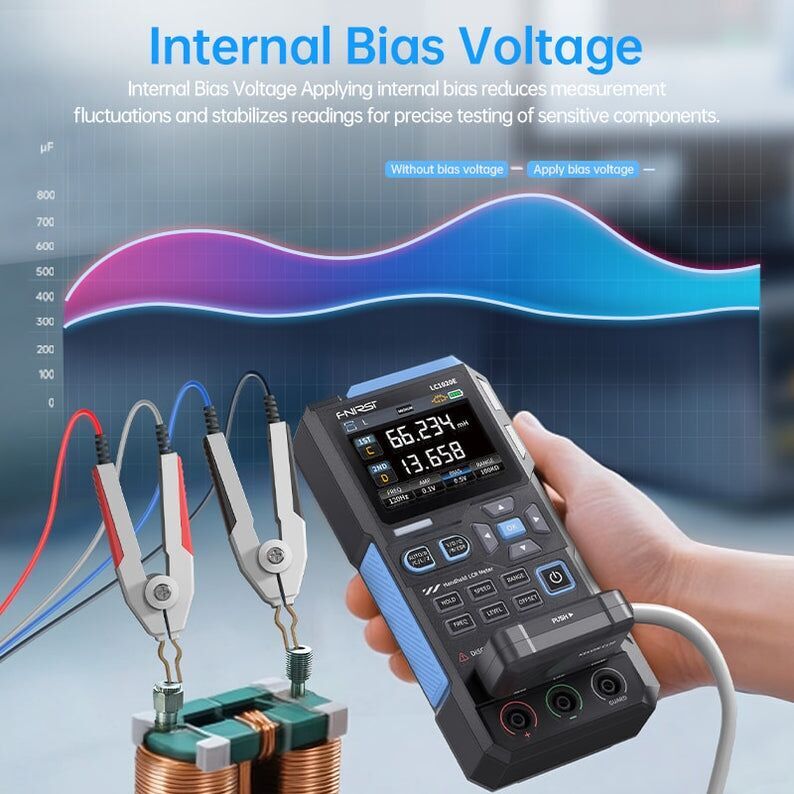

Cihaz, nominal değer ve tolerans belirleme imkanı sunarak toplu testlerde hızlı geçme/kalmama kontrolü yapabilir. Dahili bias voltajı, hassas bileşenlerde ölçüm kararlılığını artırır. 3-terminal ve 5-terminal test portları, 4 telli Kelvin desteği ile maksimum doğruluk sağlar. 2,8 inç TFT renkli ekranında hem ana hem de ikincil parametreleri aynı anda göstererek kullanım kolaylığı sağlar. Açık ve kısa devre kalibrasyonu ile sistem hataları ortadan kaldırılabilir ve tekrarlanabilir ölçümler yapılabilir. Veri tutma ve kayıt modları ile ölçüm verileri kolayca yönetilebilir. Kompakt ve şarj edilebilir tasarımı ile laboratuvar, üretim hattı ve saha kullanımına uygundur. 3.7V 3000mAh lityum pili sayesinde kablosuz ölçümler yapılabilir.
| Genel Parametreler | Detay |
|---|---|
| Model | LC1020E |
| Test Frekansları | 100Hz, 120Hz, 1KHz, 10KHz, 100KHz |
| Temel Doğruluk | 0.3% |
| Ekran | 2.8 inç TFT LCD |
| Ekran Çözünürlüğü | Ana Parametre: 4.5 basamak, İkincil Parametre: 4.5 basamak |
| Ölçüm Parametreleri | Ana Parametreler: AUTO/R/C/L/Z, İkincil Parametreler: X/D/Q/θ/ESR |
| Ölçüm Aralıkları | L: 0-100H, C: 0-100mF, R: 0-10MΩ |
| Dahili Bias | 0.0V, 0.5V |
| Test Seviyeleri | 0.1V, 0.3V, 0.6V |
| Kalibrasyon Fonksiyonları | Açık devre ve kısa devre kalibrasyonu |
| Kıyaslama Fonksiyonu | Nominal değer ile farkın yüzde olarak gösterimi (0.1%–99.9%) |
| Fonksiyon Kaydı | Başarılı ve başarısız ölçüm sayılarının kaydı |
| Test Terminal Yapısı | 3-terminal ve 5-terminal (4 telli Kelvin desteği) |
| Çıkış Empedansı | 100Ω |
| İletişim Arayüzü | USB-TypeC (Sanal seri port) |
| Diğer Özellikler | Dil ayarları, ekran parlaklığı, ses, otomatik kapanma, kalibrasyon ve sistem bilgisi |
| Ölçüm Doğruluğu ve Aralıklar | |
| Kapasitans (C) | 1pF–100mF, doğruluk 0.3% – 5% ± hane |
| Endüktans (L) | 1μH–100H, doğruluk 0.3% – 4% ± hane |
| Direnç (R) | 10mΩ–10MΩ, doğruluk 0.2% – 5% ± hane |
| Paket İçeriği | |
| LC1020E LCR Ölçer | 1 adet |
| Veri Kablosu | 1 adet |
| Kısa Devre Plakası | 1 adet |
| Kelvin Test Klipsi | 1 adet |
| Test Kabloları | Siyah 1 adet, Kırmızı 1 adet |
| Kullanım Kılavuzu | 1 adet |
