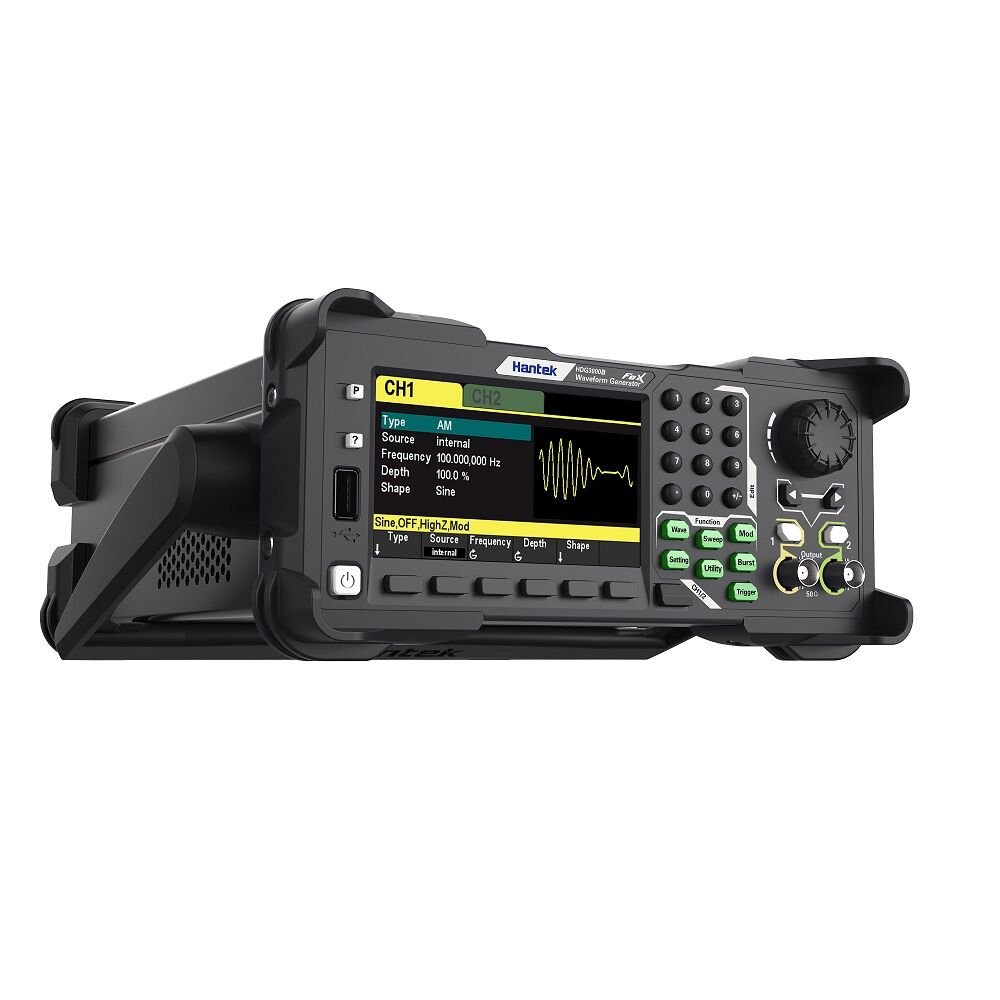

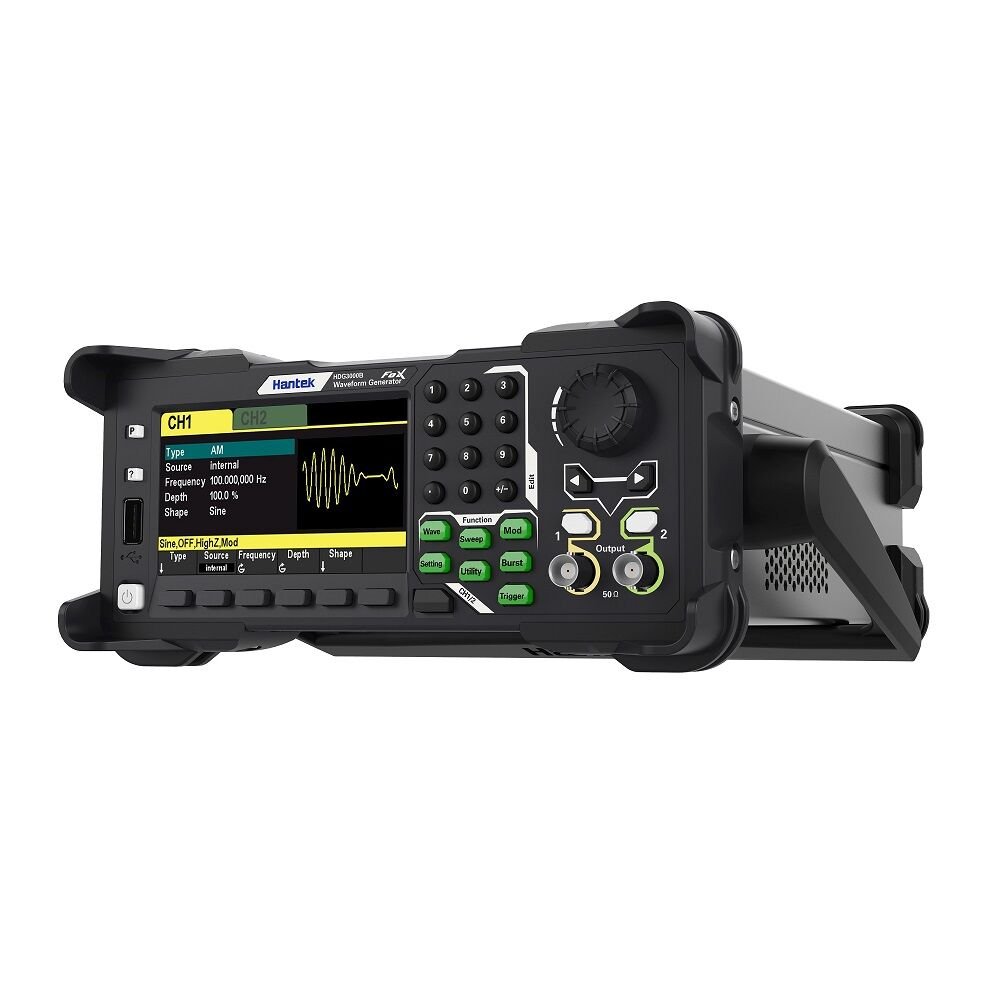

Hantek HDG3042B 40MHz 2 Kanal Arbitrary Waveform Jeneratör
- Frekans aralığı: 1μHz ~ 100MHz / 80MHz / 60MHz / 40MHz / 25MHz / 15MHz.
- 250MSa / s'ye kadar örnekleme hızı, analog dalga formlarında bozulma yok.
- 16 bit dikey çözünürlük, dalga formu genliğinin doğruluğunu sağlar.
- İki bağımsız sinyal kaynağına eşdeğer, eşit performansa sahip çift kanallarla donatılmıştır.
- 2 M'ye kadar depolama derinliği, daha fazla dalga formu döngüsü ve daha iyi dalga formu ayrıntılarının oluşturulmasını sağlar.
- 4,3 inç renkli TFT LCD ekran, net ve sezgisel bir kullanıcı arayüzü.
- Zengin modülasyon işlevi, AM, DSB - AM, FM, PM, ASK, FSK ve PSK, BPSK, QPSK, 3 FSK, 4 FSK, OSK ve PWM vb. desteği.
- 1μHz frekans çözünürlüğü: Empedans yüksek olduğunda, genlik aralığı 2mV ~ 20Vpp'dir. Empedans 50Ω olduğunda, genlik aralığı 1mV ~ 10Vpp'dir.
- Dahili 80MHz yüksek çözünürlüklü frekans ölçer.

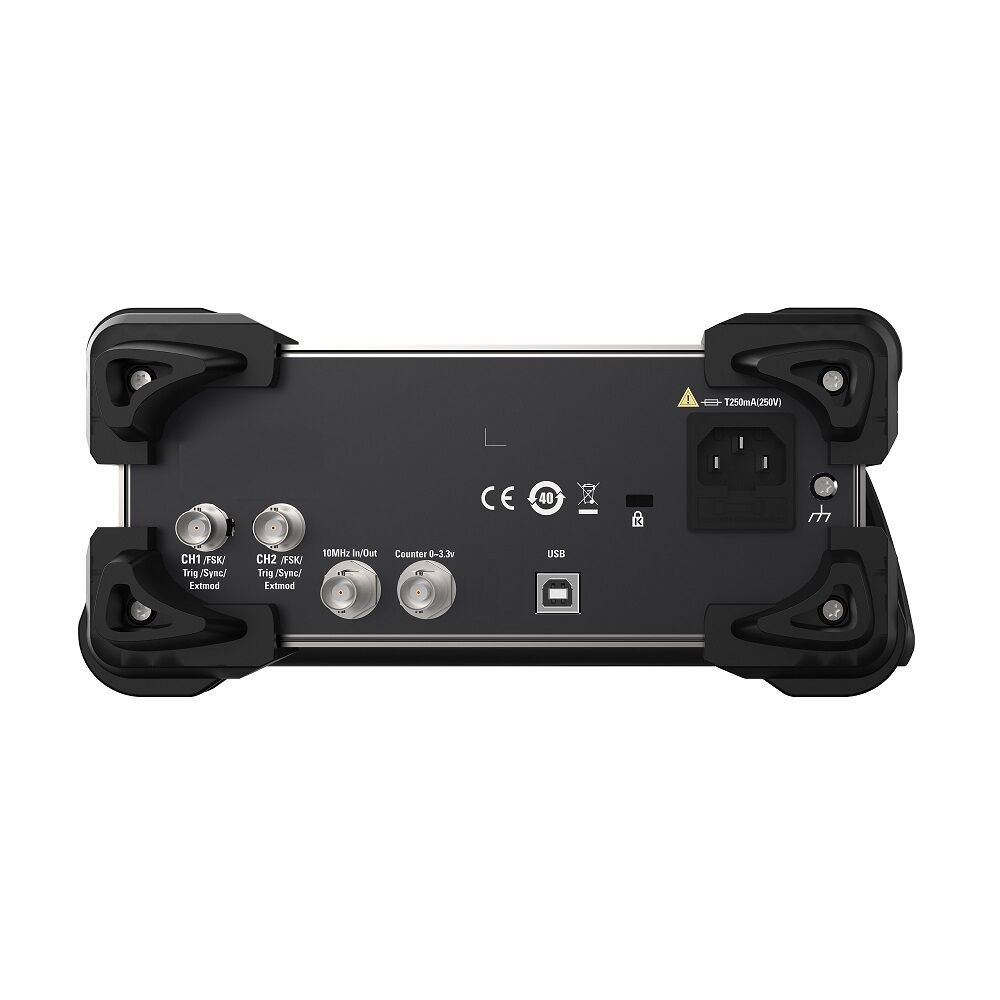

- Standart iletişim arayüzü: ön USB 2.0 yüksek hız (USB Host) ve arka USB 2.0 tam hız (USB Aygıtı).
- Üstel artış, üstel düşüş, EKG sinyali, Gauss, yarı pozitif vektör, Lorentz, çift tonlu çok frekanslı, DC voltajı vb. gibi 160'tan fazla türde keyfi sinyal.
- Dahili 16 harmonik jeneratör fonksiyonu, belirtilen frekans, genlik ve harmonik fazı ile çıkış, genellikle harmonik algılama ekipmanında veya harmonik filtre ekipmanı testinde kullanılır.
HDG3042B Genel Özellikleri:
- 2 Kanal
- 2M Wavelength
- 40 MHz Frekans Aralığı
- 250MSa/s Örnekleme Oranı
- 16 Bits
|
Model |
HDG3102B |
HDG3082B |
HDG3062B |
HDG3042B |
HDG3022B |
HDG3012B |
|
Channel |
2 |
|||||
|
Wavelength |
2M |
|||||
|
Frequency range |
100MHz |
80MHz |
60MHz |
40MHz |
25MHz |
15MHz |
|
Sampling rate |
250MSa/s |
|||||
|
Voltage resolution |
16Bits |
|||||
|
Waveform |
||||||
|
Standard waveform output |
sine wave, square wave, triangular wave, pulse wave, noise, harmonics |
|||||
|
Arbitrary waveform output |
160 kinds of arbitrary waveforms, including exponential rise, exponential fall, ECG signal, Gauss, half vector, Lorentz, dual tone μlti-frequency, DC voltage, etc |
|||||
|
Frequency property |
||||||
|
Sine wave |
1 μHz ~ 100 MHZ |
1 μHz ~ 80 MHZ |
1 μHz ~ 60 MHZ |
1 μHz ~ 40 MHZ |
1 μHz ~ 25 MHZ |
1 μHz ~ 15 MHZ |
|
Square wave |
1 μHz ~ 15MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
|
Pulse wave |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
|
Triangle wave |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
1 μHz ~ 2 MHZ |
|
Harmonic |
1 μHz ~ 50 MHZ |
1 μHz ~ 40 MHZ |
1 μHz ~ 30 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 10 MHZ |
1 μHz ~ 5 MHZ |
|
Noise (3 db) |
100 MHZ bandwidth |
|||||
|
Arbitrary wave |
1 μHz ~ 20 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 20 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
1 μHz ~ 15 MHZ |
|
Resolution |
1μHz |
|||||
|
Precision |
±1ppm, 18~28℃ |
|||||
|
Square wave property |
||||||
|
Rise/Fall time |
Typical (1kHz, 1Vpp) |
|||||
|
≥9ns |
||||||
|
Overshoot |
Typical (100kHz, 1Vpp) |
|||||
|
≤5% |
||||||
|
Duty cycle |
0.001% ~ 99.999%; |
|||||
|
The range varies with the frequency |
||||||
|
Asymmetry |
1% of the period plus 4ns |
|||||
|
Triangular wave property |
||||||
|
Linear |
≤ 1% of peak output (typical, 1kHz, 1Vpp, symmetry 100%) |
|||||
|
Symmetry |
0% ~ 100% |
|||||
|
Impulse wave property |
||||||
|
Cycle |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
67ns~1Ms |
|
Pulse |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
≥16ns |
|
Rise/Fall time |
≥9ns (limited by current frequency setting and pulse width setting) |
|||||
|
Overshoot |
Typical (1kHz, 1Vpp) |
|||||
|
≤5% |
||||||
|
Arbitrary wave property |
||||||
|
Wavelength |
2M |
|||||
|
Vertical resolution |
16 Bits |
|||||
|
Sampling rate |
1μSa/s~62.5 MSa /s, 1μSa/s resolution |
|||||
|
Time of rise/fall |
Ns of 9 or higher |
|||||
|
Overshoot |
Typical (1Vpp) |
|||||
|
≤5% |
||||||
|
Harmonic property |
||||||
|
Harmonic frequency |
≤16 |
|||||
|
Harmonic type |
Even harmonics, odd harmonics, all harmonics |
|||||
|
Harmonic amplitude |
All harmonic amplitude can be set. |
|||||
|
Harmonic phase |
All harmonic amplitude can be set. |
|||||
|
Amplitude property (50Ω terminal) |
||||||
|
Amplitude range |
≤10MHz: 1mVpp ~ 10Vpp; |
|||||
|
≤55MHz: 1mVpp ~ 5.5Vpp; |
||||||
|
≤80MHz:1mVpp ~ 3.5Vpp; |
||||||
|
≤100MHz:1mVpp ~ 2Vpp; |
||||||
|
Precision |
Typical (1kHz sine wave, 0V offset, > 10mVPP) |
|||||
|
± 1% setting value ± 5mVpp |
||||||
|
Amplitude flatness (relative to 1kHz sine wave, 1Vpp, 50Ω) |
≤5MHz: ±0.1dB; |
|||||
|
≤15MHz: ±0.2dB; |
||||||
|
≤25MHz: ±0.3dB |
||||||
|
≤40MHz: ±0.5dB |
||||||
|
40MHz: ±1.0dB |
||||||
|
Unit |
Vpp, mVpp, Vrms, dBm(50Ω impedance) |
|||||
|
Resolution |
1mVpp |
|||||
|
Offset property (50Ω terminal) |
||||||
|
Scope |
±5Vpkac+dc |
|||||
|
Precision |
±(1% of the setting value + 5mV + 1% of the amplitude) |
|||||
|
Waveform output |
||||||
|
Impedance |
50 Ω |
|||||
|
Modulation property |
||||||
|
Modulation type |
AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
|||||
|
AM |
||||||
|
Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
|||||
|
Internal, external and other channels |
||||||
|
Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, Lorentz, dual audio, gaussian, ecg |
|||||
|
Modulation frequency |
2mHz~1MHz |
|||||
|
Modulation depth |
0% ~ 120% |
|||||
|
DSB-AM |
||||||
|
Carrier |
Sine wave, square wave, triangular wave, pulse wave, harmonic wave, arbitrary wave (except DC) |
|||||
|
Modulation source |
Internal, external and other channels |
|||||
|
Modulation wave |
Sine wave, square wave, triangle wave, noise, sampling wave, exp drop, half vector, lorentz, dual audio, gaussian, ecg |
|||||
|
Modulation frequency |
|
|||||
