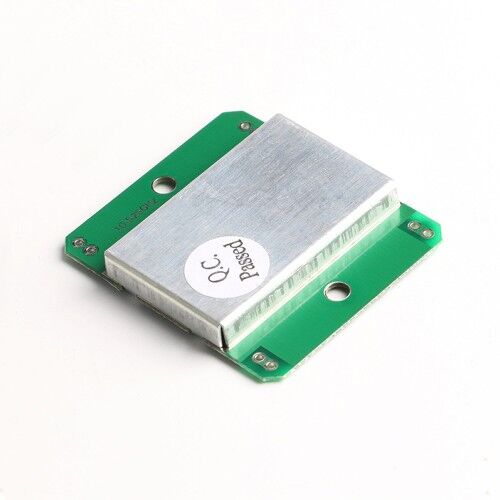

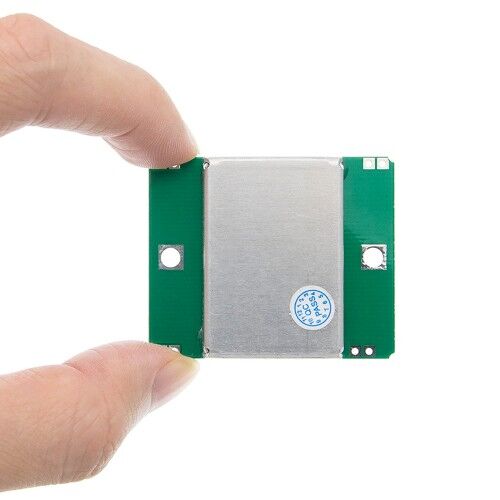

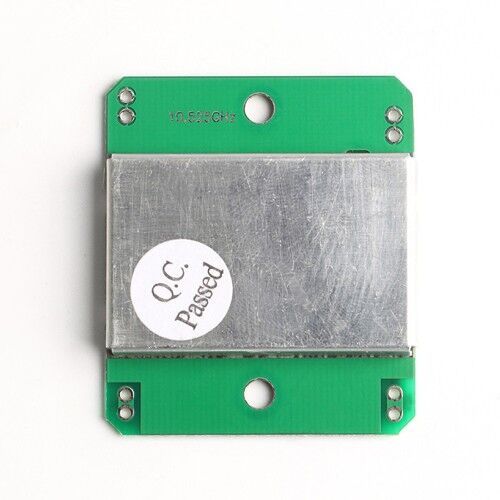

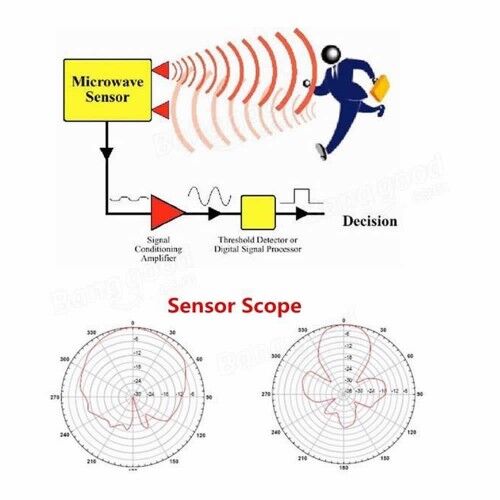

HB100 Mikrodalga Doppler Radar Modülü, hareket eden nesneleri tespit etmek için tasarlanmış bir X-Band Bi-Static Doppler alıcı/verici modülüdür. Bu modül, dahili dielektrik rezonatör osilatörü ve mikro şerit patch tipi antenleri ile donatılmıştır. Mikrodalga dopler etkisini kullanarak, çevresindeki hareketleri hassas bir şekilde algılayabilir ve çeşitli uygulamalarda kullanılabilir.
HB100, 10.525GHz mikrodalga standartını kullanarak çalışır ve 20 metreye kadar algılama mesafesi sunar. Çalışma voltajı DC 5V olup, akımı 30-60mA arasında değişmektedir. Gönderici iletim frekansı 10.525 GHz X Bant'tır ve çıkış gücü 13dBm EIRP'dir. Modül, sürekli dalga (CW) veya darbe modu (pulse) ile çalışabilme özelliğine sahiptir.
Bu radar modülü, otomatik kapı kontrolü, güvenlik sistemleri, hareket kontrollü video sistemleri ve otomatik tren sinyalleri gibi birçok alanda kullanılabilir. Temassız tespit özelliği sayesinde çevre koşullarından etkilenmeden hassas ölçümler yapabilir. Ayrıca RF dalgalarıyla karışmama özelliği, onu diğer tespit yöntemlerinden ayıran önemli bir avantajdır.
HB100 Mikrodalga Doppler Radar Modülü, kullanıcılarına birçok avantaj sunar. Özellikle, insan sağlığına zarar vermeyen düşük çıkış sinyali ile güvenli bir kullanım sağlar. Ayrıca, elektrostatik boşalım (ESD) karşısında hassas bir yapıya sahip olduğu için dikkatli bir şekilde kullanılmalıdır. Bu modül, çeşitli projelerde güvenilir bir çözüm arayanlar için ideal bir tercihtir.
- Özellikler: X-Band Bi-Static Doppler alıcı/verici
- Algılama mesafesi: 20 metre
- Çalışma voltajı: DC 5V
- Çıkış gücü: 13dBm EIRP
- Hassasiyet: -86dBm
