HT ITALIA COMBI519 Çok Fonksiyonlu Test Cihazı

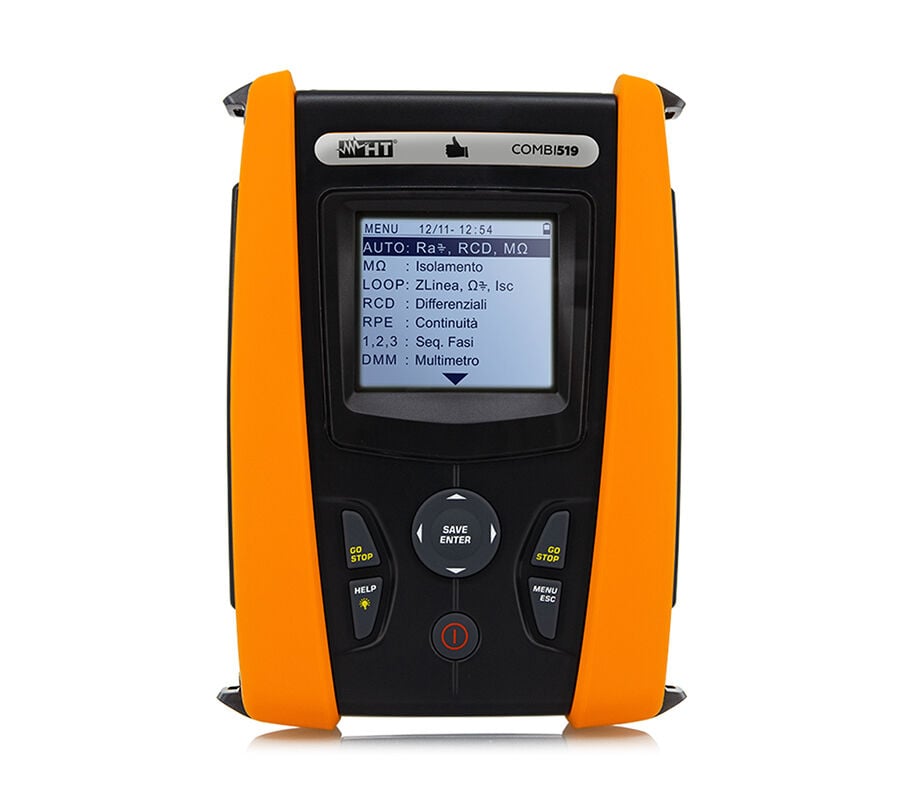

HT-ITALIA COMBI519 Çok Fonksiyonlu Elektrik Tesisat Test Cihazı
HT-ITALIA COMBI519, endüstriyel ve evsel elektrik tesisatlarının güvenliğini ve standartlara uygunluğunu denetlemek için tasarlanmış, IEC/EN 61557-1 normlarına tam uyumlu çok fonksiyonlu gelişmiş bir test cihazıdır.
Kapsamlı ölçüm yetenekleriyle donatılan bu cihaz; koruyucu iletken sürekliliği, yalıtım (izolasyon) direnci (PI ve DAR hesaplamaları dâhil), toplam toprak direnci, hat/arıza empedansı, faz sırası ve kaçak akım rölesi (RCD) testlerini tek bir gövdede birleştirir. Özellikle yenilikçi "AUTO" (Otomatik Test) fonksiyonu sayesinde saha mühendislerinin ve teknisyenlerin test süreçlerini olağanüstü derecede hızlandırır ve insan kaynaklı hataları minimize eder.
COMBI519 Öne Çıkan Özellikleri
- Kapsamlı RCD Testi: Tip B, B+, A, AC ve F tipi kaçak akım rölelerinin (Standart, Seçici ve Gecikmeli) açma süresi ve açma akımını hassas bir şekilde test edebilme.
- İleri Düzey İzolasyon Testi: 50V ile 1000V DC arası test gerilimleriyle yalıtım direnci ölçümü ve otomatik Polarizasyon İndeksi (P.I.) ile Dielektrik Absorpsiyon Oranı (D.A.R.) hesaplaması.
- Hızlı ve Güvenilir Topraklama: Devreyi açmadan (RCD'yi attırmadan) toplam toprak direnci ölçümü yapabilme.
- Empedans ve Kısa Devre Analizi: Hat ve arıza empedansı (Faz-Faz, Faz-Nötr, Faz-PE) ölçümü ile kısa devre akımı hesaplaması (Opsiyonel IMP57 aksesuarı ile 0.1mΩ yüksek çözünürlük desteği).
- Ekstra Güvenlik Kontrolleri: Faz sırası tespiti, hat üzerindeki gerilim düşümü (Volt Drop) yüzdesi ve temas voltajı (Touch Voltage) ölçümü.
- Veri Yönetimi ve Raporlama: Sahada alınan ölçümleri dahili hafızasına kaydetme ve entegre Optik/USB seri port bağlantısı üzerinden analiz için bilgisayara (PC) aktarma.
Yenilikçi "AUTO" Fonksiyonu ile Tek Tuşla Analiz
COMBI519’un en büyük avantajlarından biri yenilikçi AUTO fonksiyonudur. Bu modda, kullanıcı sadece tesisattaki RCD (Kaçak Akım Rölesi) akım değerini cihaza girer. Cihaz sırasıyla Toprak Direnci, RCD Açma Testi ve Yalıtım Direnci testlerini tam otomatik bir dizi halinde kendi kendine gerçekleştirir.
Test dizisinin sonunda elde edilen tüm veriler uluslararası standartlarla otomatik olarak karşılaştırılır ve ekranda OK (Geçti) / NOT OK (Kaldı) sembolleriyle net bir şekilde gösterilir. Bu özellik, saha denetimlerinde ölçüm süresini kısaltırken raporlama doğruluğunu garanti altına alır.
Teknik Özellikler
Ölçüm ve Test Özellikleri
- Otomatik Test Dizisi (AUTO): Toprak direnci ➔ RCD ➔ Yalıtım testi
- Yalıtım (İzolasyon) Testi Voltajları: 50V, 100V, 250V, 500V, 1000V DC
- İleri Yalıtım Analizleri: Polarizasyon İndeksi (P.I.) ve Dielektrik Absorpsiyon Oranı (D.A.R.)
- RCD (Kaçak Akım) Test Tipleri: B, B+, F, A, AC (Standart, Seçici, Gecikmeli)
- Yüksek Akımlı RCD Testi: Ayrı toroidal tip RCD'lerle 10A'ya kadar test imkânı
- B Tipi RCD Desteği: 300mA'ya kadar test imkânı
- Süreklilik Testi: Koruyucu iletken sürekliliği ölçümü (200mA test akımı ile)
- Toprak Direnci: RCD devresini açmadan (attırmadan) toplam toprak direnci ölçümü
- Empedans Ölçümleri: Hat / Loop (Döngü) empedansı (Faz-Faz, Faz-Nötr, Faz-PE)
- Hat Gerilim Düşümü: Yüzdesel (%) olarak voltaj düşümü (Volt Drop) analizi
- Faz Sırası: Dönüş yönü ve uygunluk testi
Donanım ve Fiziksel Özellikler
- Ekran: Çevrimiçi yardım (Help) menüsü destekli LCD ekran
- Hafıza ve Bağlantı: Dahili hafıza ve Optik / USB seri port PC arayüzü
- Güvenlik (Koruma) Kategorisi: CAT IV 300V
- Boyutlar (U x G x Y): 222 x 162 x 57 mm
- Ağırlık: 1200 gram (Piller dâhil)
Kılavuzlar ve Kalite Standartları
HT-ITALIA COMBI519, en zorlu endüstriyel güvenlik ve ölçüm doğruluk standartlarına uygun olarak Avrupa'da üretilmiştir.
- Elektriksel Güvenlik: IEC/EN 61010-1, IEC/EN 61010-031, IEC/EN 61010-2-030, IEC/EN 61010-2-033, IEC/EN 61010-2-034
- Test ve Ölçüm Performansı: IEC/EN 61557-1, IEC/EN 61557-2, IEC/EN 61557-3, IEC/EN 61557-4, IEC/EN 61557-6, IEC/EN 61557-10
- Elektromanyetik Uyumluluk (EMC): IEC/EN 61326-1
- Diğer Normlar: CE İşareti, CEI 64-8, 17th Edition, EN 60909-0, IEC/EN 61187
Özetle; HT-ITALIA COMBI519; sahip olduğu AUTO test dizisi, B tipi dâhil tüm kaçak akım rölesi test yetenekleri ve PI/DAR destekli izolasyon ölçümleriyle, elektrik tesisatlarının güvenliğini denetleyen mühendisler, denetmenler ve sertifikasyon uzmanları için eksiksiz, hızlı ve güvenilir bir analiz çözümüdür.
| Otomatik test dizisi | Toprak direnci, RCD, Yalıtım (AUTO test) |
| Yalıtım testi voltaj seçenekleri | 50V, 100V, 250V, 500V, 1000VDC |
| Polarizasyon indeksi (P.I.) ölçümü | Var |
| Dielektrik absorpsiyon oranı (D.A.R.) ölçümü | Var |
| F tipi RCD’lerin açma süresi ve akımı | Var |
| Koruyucu iletken sürekliliği (200mA) | Var |
| B tipi RCD’ler için test (300mA’ya kadar) | Var |
| B, B+, F, A, AC tip RCD’lerin açma süresi ve akımı (standart, seçici, gecikmeli) | 10A’ya kadar, ayrı toroidal tip RCD’lerle birlikte |
| Devreyi açmadan toprak direnci ölçümü | Var |
| Hat/loop empedansı ölçümü (Faz-Faz, Faz-Nötr, Faz-PE) | Var |
| Yüksek çözünürlükte loop/line empedansı ölçümü (0.1mΩ) | Opsiyonel IMP57 aksesuarı ile |
| Hat üzerindeki gerilim düşümü yüzdesi | Var |
| Temas voltajı | Var |
| Faz sırası | Var |
| Ekranda çevrim içi yardım | Var |
| Dahili hafıza | Var |
| Optik/USB seri port ile PC bağlantısı | Var |
| Koruma kategorisi | CAT IV 300V |
| Boyutlar (UxGxY) | 222x162x57 mm |
| Ağırlık (piller dahil) | 1200 gram |
