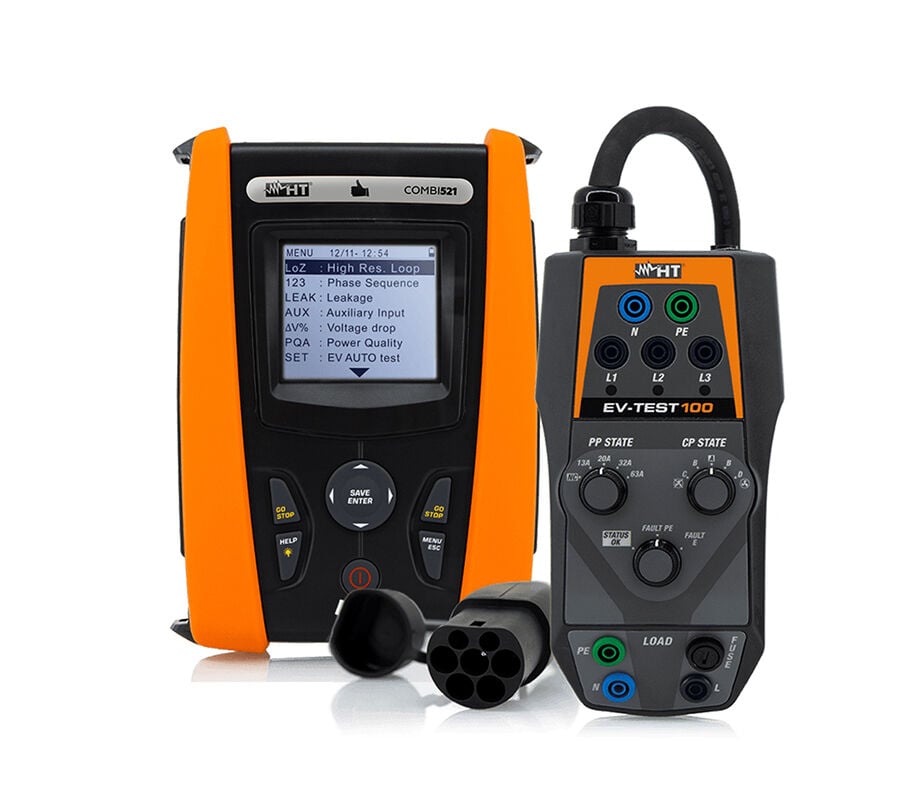

HT-ITALIA COMBI521EV Elektrik Tesisatı ve EVSE Test Cihazı

HT-ITALIA COMBI521EV, hızla büyüyen elektrikli araç (e-mobilite) sektörünün ihtiyaçlarına özel olarak tasarlanmış; hem elektrikli araç şarj istasyonlarının (EVSE) güvenlik testlerini hem de geleneksel elektrik tesisatlarının uygunluk analizlerini tek bir gövdede birleştiren yeni nesil çok fonksiyonlu bir test cihazıdır.

IEC / EN 61851-1 ve IEC / EN 60364-7-722 standartlarına göre elektrikli araç şarj istasyonlarını test edebilen cihaz, aynı zamanda IEC/EN 61557-1 standartlarına uygun elektrik tesisat testlerini (izolasyon, topraklama, RCD, süreklilik, empedans) kusursuz bir şekilde gerçekleştirir. Entegre Wi-Fi özelliği ve akıllı cihaz uyumluluğu ile donatılan COMBI521EV, modern saha mühendislerinin en kapsamlı ölçüm çözümüdür.

COMBI521EV Öne Çıkan Özellikleri

Elektrikli Araç Şarj İstasyonu (EVSE) Güvenlik Testleri

• Durum (State) Kontrolleri ve Simülasyonlar: EVSE'nin çalışma durumlarını (Bekleme - Durum A, Araç Algılandı - Durum B, Şarj Hazır - Durum C, Havalandırmalı - Durum D) simüle edebilme.
• Hata Simülasyonları: Sistem güvenliğini doğrulamak için Koruma İletkeni Arızası (Fault PE) ve Kontrol Pilot Sinyal Arızası (Fault E) simülasyonları.
• Mekanik Kilitleme Kontrolü: Araç algılandığında (Durum B) şarj soketinin mekanik olarak kilitlenip kilitlenmediğinin denetimi.
• EVSE'ye Özel RCD Testleri: Standart kaçak akım testlerine ek olarak, elektrikli araç şarj istasyonları için hayati önem taşıyan Tip B ve DD (Doğru Akım Algılama) 6mA RCD açma süresi ölçümü.
• Temel Güvenlik: Çıkış voltajı kontrolü, koruyucu iletken sürekliliği ve toplam toprak direnci ölçümleri.

Elektrik Tesisatı Güvenlik ve Güç Analizi Testleri

• Yenilikçi "AUTO" Test Dizisi: Tek tuşla sırasıyla Toprak Direnci, RCD ve Yalıtım Direnci ölçümlerini otomatik gerçekleştirme ve standartlara göre "Geçti/Kaldı" onayı verme.
• Kapsamlı RCD Desteği: Tip A, AC, F ve Tip B (1A'ya kadar) Genel ve Seçici kaçak akım rölelerinin açma süresi ile akımını TRMS olarak ölçme.
• İleri Seviye Yalıtım Direnci: 50V'tan 1000V DC'ye kadar ayarlanabilir test gerilimleri, D.A.R. (Dielektrik Absorpsiyon Oranı) ve P.I. (Polarizasyon İndeksi) hesaplamaları.
• Empedans ve Kısa Devre: Faz-Faz, Faz-Nötr, Faz-PE arası Loop/Hat empedansı ölçümü (Opsiyonel IMP57 aksesuarı ile 0.1mΩ yüksek çözünürlük desteği) ve MCB/Sigorta koordinasyon kontrolü.
• Tek Fazlı Güç Analizi: Voltaj (V), Akım (A), Aktif/Reaktif/Görünür Güç (W, VAR, VA), Güç Faktörü (PF), Cosφ ve 25. harmoniğe kadar THD% analizi.

Teknik Özellikler

Ölçüm ve Test Özellikleri

• Ölçüm Teknolojisi: TRMS (Gerçek Efektif Değer)
• Elektrikli Şarj Kolonları Test Dizisi: EV-TEST100 adaptörü ile tam uyumlu
• Yalıtım Testi Voltajları: 50V, 100V, 250V, 500V, 1000V DC
• Süreklilik Testi: 200mA test akımı ile koruyucu iletken sürekliliği
• Toprak Direnci: RCD devresini açmadan (attırmadan) ölçüm
• Kaçak Akım Ölçümü: Opsiyonel harici pens ile ölçüm imkânı
• Hat Gerilim Düşümü: Yüzdesel (%) olarak voltaj düşümü (Volt Drop) analizi
• Ekstra Kontroller: Temas voltajı ölçümü, faz sırası kontrolü ve polarite testi
• Çevresel Parametre Ölçümü: Opsiyonel problar (HT52/05 ve HT53/05) ile Sıcaklık (°C, °F), Nem (%RH) ve Aydınlık (Lux) ölçümü

Donanım ve Fiziksel Özellikler

• Ekran ve Arayüz: Ekranda çevrimiçi yardım fonksiyonu
• Bağlantı ve Hafıza: Dahili veri hafızası, PC için Optik/USB seri port
• Kablosuz İletişim: Entegre Wi-Fi ile iOS ve Android uyumlu HTANALYSIS App bağlantısı
• Uzaktan Kontrol: PR400 uzaktan test probu desteği
• Koruma Kategorisi: CAT IV 300V
• Boyutlar (U x G x Y): 225 x 165 x 75 mm
• Ağırlık: 1200 gram (Piller dâhil)

Kılavuzlar ve Kalite Standartları

HT-ITALIA COMBI521EV, evrensel elektriksel güvenlik normlarını eksiksiz karşılayan, yüksek hassasiyetli bir mühendislik çözümüdür.

• Genel Güvenlik ve Uygulama Normları: CE İşareti, 17th Edition, CEI 64-8 (Tüm alt standartları dâhil), DPR 462 - 22/10/2001, EN 50522, EN 61008, LVD 2014/35/EU, UNE20460, VDE 0100
• Test ve Ölçüm Performansı: IEC/EN 61557-1, IEC/EN 61557-2, IEC/EN 61557-3, IEC/EN 61557-4, IEC/EN 61557-6, IEC/EN 61557-7
• Elektriksel Güvenlik: IEC/EN 6090-0, IEC/EN 61010-1
• Elektromanyetik Uyumluluk (EMC): IEC/EN 61326

Özetle; HT-ITALIA COMBI521EV; sadece standart elektrik tesisatlarının güvenliğini test etmekle kalmayan, sahip olduğu spesifik simülasyon ve test algoritmalarıyla (Durum A-B-C-D, 6mA DD kaçak akım) elektrikli araç şarj istasyonlarının uluslararası standartlarda güvenilirliğini onaylayan eksiksiz bir endüstriyel test cihazıdır.
