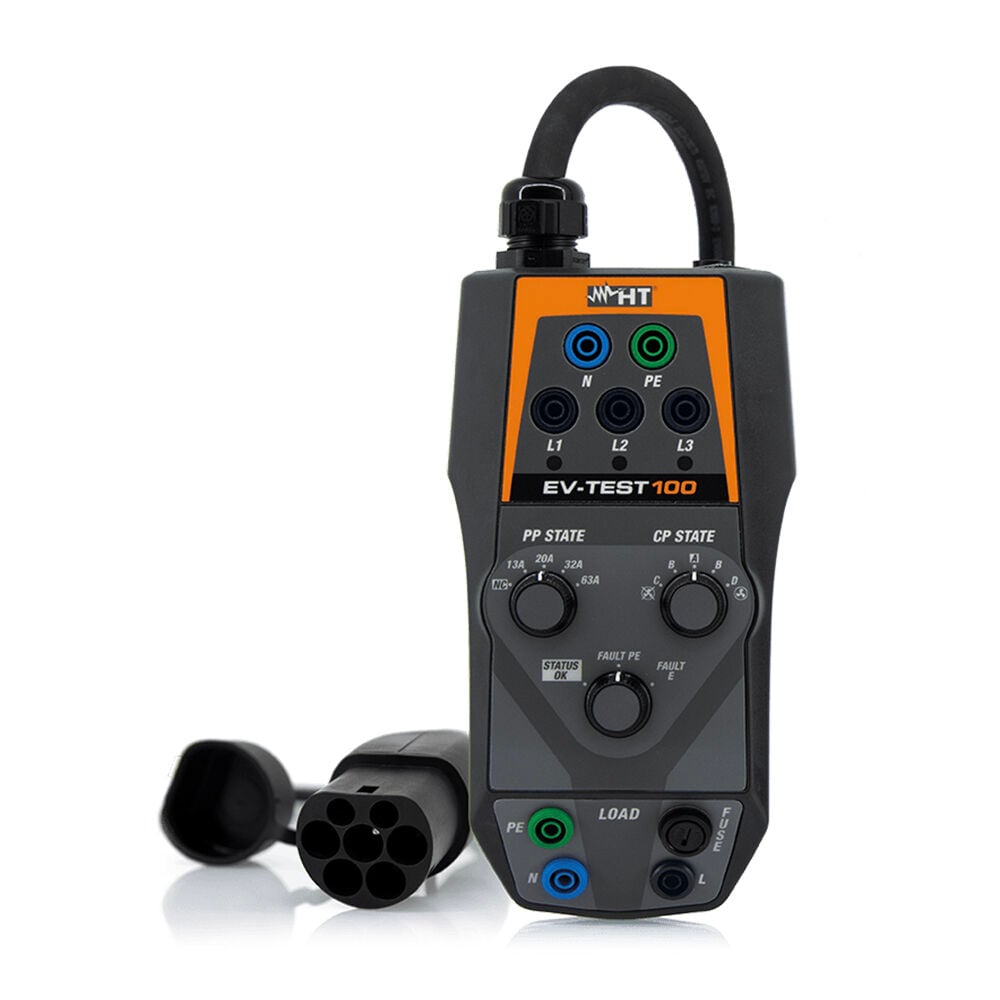

HT-ITALIA EV-TEST100 Elektrikli Araç Şarj İstasyonu (EVSE) Test Adaptörü

HT-ITALIA EV-TEST100, elektrikli araç şarj istasyonlarının (EVSE) fonksiyonel işleyişini ve elektriksel güvenliğini denetlemek amacıyla geliştirilmiş, yeni nesil bir şarj istasyonu simülatörü ve test adaptörüdür.

Uygun bir HT çok işlevli elektrik tesisat test cihazı ile entegre kullanıldığında, şarj istasyonuna gerçek bir elektrikli araç (EV) bağlanmış gibi davranır. Bu simülasyon sayesinde, araca enerji verilmeden önce şarj istasyonunun tüm güvenlik protokollerinin ve çalışma modlarının uluslararası standartlara (IEC/EN 61851-1) uygun olup olmadığı eksiksiz bir şekilde doğrulanabilir.

EV-TEST100 Öne Çıkan Özellikleri

• Geniş Uyumluluk: Elektrikli araç şarj sistemlerinde en yaygın kullanılan Şarj Modu 2 (Mode 2) ve Şarj Modu 3 (Mode 3) altyapılarını tam destekler.
• Avrupa Standardı Bağlantı: Doğrudan Avrupa standardı Type 2 (Tip 2) konnektör (IEC 62196-2) yapısıyla gelir ve ek bir çeviriciye ihtiyaç duymaz.
• Durum (State) Simülasyonları: Control Pilot (CP) sinyali üzerinden aracın şarj evrelerini gerçeğe uygun şekilde simüle eder. (Durum A: Bekleme, Durum B: Araç Algılandı, Durum C: Şarj Hazır, Durum D: Havalandırmalı Şarj).
• Akım Kapasitesi Simülasyonu: Proximity Pilot (PP) pini üzerinden farklı şarj kablosu kapasitelerini (NC, 13A, 30A, 32A, 63A) taklit ederek istasyonun akım sınırlama yeteneğini test eder.
• Kritik Hata (Fault) Senaryoları: Sistem güvenliğini doğrulamak için Toprak Hattı Arızası (FAULT PE) ve Kısa Devre Diyot simülasyonu (FAULT E) oluşturur.
• Sayaç Verimlilik Kontrolü (LOAD): Harici yük (L-N-PE) çıkışı sayesinde şarj istasyonu içerisindeki enerji sayacının (ölçüm modülünün) verimliliğini doğrular.

Uyumlu HT-ITALIA Test Cihazları

EV-TEST100 adaptörü, aşağıdaki profesyonel HT-ITALIA ölçüm cihazlarıyla tam uyumlu çalışarak EVSE sistemleri için kusursuz bir test çözümü oluşturur:

• HT-ITALIA COMBI521EV (Cihazla birlikte standart olarak gelir)
• HT-ITALIA MACROEVTEST (Cihazla birlikte standart olarak gelir)
• HT-ITALIA COMBIG2 (Uyumlu aksesuar)
• HT-ITALIA COMBI521 (Uyumlu aksesuar)
• HT-ITALIA MACROTESTG3 (Uyumlu aksesuar)

Teknik Özellikler

Şarj ve Simülasyon Özellikleri

• Kullanım Alanı: EVSE Şarj İstasyonları (Mod 2 ve Mod 3)
• Bağlantı Konnektörü: Type 2 (IEC 62196-2 standardına uygun)
• Control Pilot (CP) Araç Simülasyonu: Durum A, B, C, D (PWM 12V sinyal ile)
• Proximity Pilot (PP) Akım Simülasyonu: NC, 13A, 30A, 32A, 63A
• Arıza Durumu Simülasyonları: FAULT PE (Toprak hattı arızası) ve FAULT E (CP kısa devre arızası)
• İç Sayaç Verimlilik Kontrolü (LOAD): Harici yük testi desteği

Elektriksel ve Fiziksel Özellikler

• Giriş Voltajı: Maksimum 415V AC (Faz-Faz arası), 50/60Hz
• Harici Yük (L-N-PE): 240V 50/60Hz, Maksimum 10A AC
• Harici Yük Koruması: Dahili sigorta (FF 10A / 250V, 5x20mm)
• Çalışma Sıcaklığı / Nemi: 0°C ile 40°C arası / <%80 bağıl nem

Kılavuzlar ve Kalite Standartları

EV-TEST100, elektrikli araç altyapı kurulum ve denetim gereksinimlerini belirleyen global güvenlik standartlarına tam uyumludur.

• Elektrikli Araç Şarj Sistemleri Standardı: IEC/EN 61851-1
• Alçak Gerilim Elektrik Tesisleri (Özel Tesisler): IEC/EN 60364-7-722
• Elektriksel Ölçüm Cihazları Güvenliği: IEC/EN 61010-1

Özetle; HT-ITALIA EV-TEST100, elektrikli araç şarj istasyonu (EVSE) kurulumu, bakımı ve periyodik denetimi yapan teknik ekipler için standartları karşılayan, kullanımı kolay ve üst düzey güvenlik sağlayan vazgeçilmez bir simülasyon adaptörüdür.
