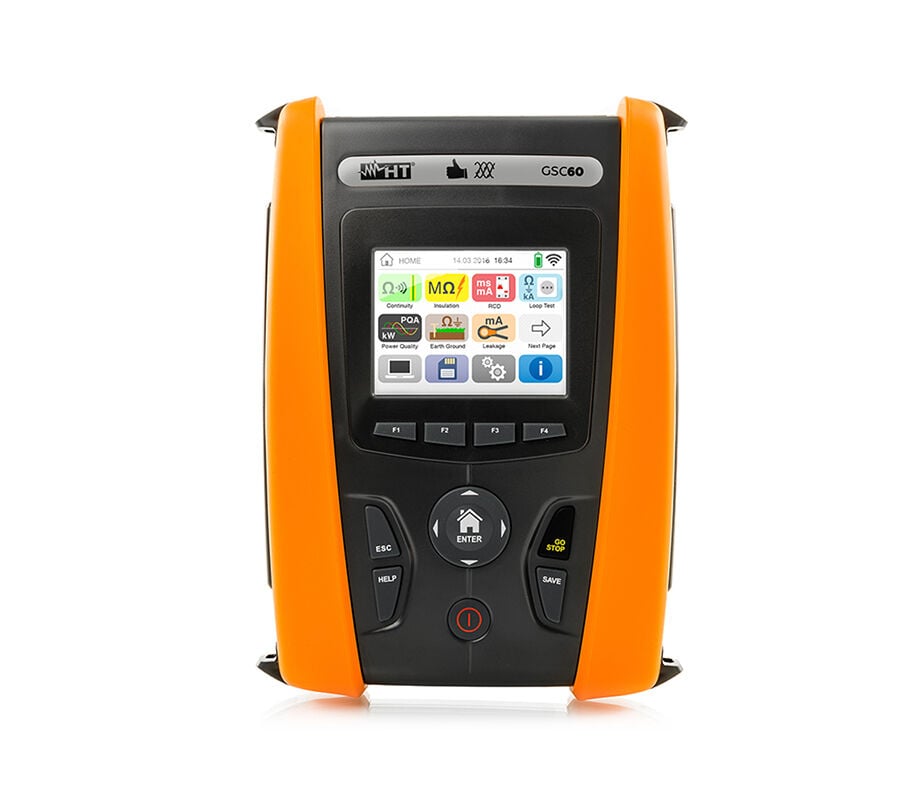

HT-ITALIA GSC60 Çok Fonksiyonlu Elektrik Tesisatı ve Enerji Kalitesi Test Cihazı

HT-ITALIA GSC60, endüstriyel ve evsel elektrik tesisatlarında tüm elektriksel güvenlik testlerini ve üç fazlı enerji kalitesi analizlerini tek bir kompakt cihazda birleştiren yenilikçi bir mühendislik çözümüdür.

Yeni nesil HTOS™ işletim sistemi ve renkli dokunmatik ekranı sayesinde test süreçlerini baştan aşağı kolaylaştıran cihaz, ölçüm sonrasında standartlara uygunluğu anında "OK (Geçti) / NOT OK (Kaldı)" mesajıyla ekrana yansıtır. GSC60, elektrik teknisyenleri, kurulum uzmanları ve danışmanlar için sahada harcanan zamanı minimize eden, veri yönetimini bulut teknolojisiyle dijitalleştiren son derece hızlı ve ekonomik bir analizördür.

GSC60 Öne Çıkan Özellikleri

• İkisi Bir Arada Tasarım: Hem kapsamlı bir tesisat güvenlik test cihazı hem de 3 fazlı güç/enerji tüketimi analizörü.
• Akıllı HTOS™ Arayüzü: Renkli dokunmatik ekran ve sezgisel menü yapısıyla ölçümleri sadece birkaç adımda yapılandırma imkânı.
• Gelişmiş Veri Yönetimi ve HT Cloud: Her test türü için özel klasörler oluşturabilme, sanal klavye ile not ekleme ve ölçüm verilerini HT Cloud üzerinden gerçek zamanlı paylaşabilme.
• Mobil Uygulama Entegrasyonu: Entegre Wi-Fi bağlantısı ve ücretsiz HTAnalysis uygulaması (iOS/Android) sayesinde sahada elde edilen sonuçları anında akıllı telefonlara aktarma. Her ölçüme sahada fotoğraf, video veya sesli not ekleyerek raporlamayı zenginleştirme.
• Kapsamlı RCD ve Süreklilik Testleri: 1000mA'ya kadar Tip A ve AC; 300mA'ya kadar Tip B kaçak akım rölesi (RCD) testleri. Opsiyonel EQUITEST ile 10A koruyucu iletken sürekliliği.
• Uzun Süreli Enerji Kaydı: 632 farklı elektriksel parametreyi 2 aydan daha uzun süre kesintisiz kaydedebilen devasa hafıza kapasitesi.

Üç Fazlı Güç ve Enerji Kalitesi Analizi

GSC60, tesisinizdeki enerji tüketimini optimize etmek ve gizli sorunları bulmak için tam donanımlı bir şebeke analizörü olarak çalışır. Tek fazlı ve üç fazlı (Aron, Açık Delta, 4 telli Yıldız vb.) tüm sistem topolojilerini destekler. 20ms çözünürlükle gerilim dalgalanmalarını (düşme ve yükselmeleri) yakalar, aktif/reaktif enerji ölçümü yapar ve 49. harmoniğe kadar gerilim/akım harmoniklerini (THD%) renkli ekranında vektör diyagramları, dalga formları veya histogramlar eşliğinde sunar.

Teknik Özellikler

Tesisat ve Güvenlik Ölçümleri

• İzolasyon (Yalıtım) Testi: 50, 100, 250, 500, 1000V DC gerilim seçenekleri
• Süreklilik Testi: 200mA ile koruyucu iletken sürekliliği
• Yüksek Akım Süreklilik: Opsiyonel EQUITEST aksesuarı ile 10A koruyucu iletken testi
• RCD (Kaçak Akım) Testi (A ve AC Tip): 1000mA'ya kadar Genel, Seçici ve Gecikmeli tip zaman/akım tetiklemesi
• RCD (Kaçak Akım) Testi (B Tip): 300mA'ya kadar zaman/akım tetiklemesi
• Harici Çene ile RCD Testi: Ayrı pens çenesi ile B, A, AC (Standart, Seçici, Gecikmeli) tiplerde 10A'ya kadar tetikleme süresi ve akımı
• Empedans Ölçümü: P-N, P-P, P-PE döngü (loop) empedansı ve kısa devre akımı hesaplaması
• Yüksek Çözünürlüklü Empedans: Opsiyonel IMP57 aksesuarı ile 0.1mΩ hassasiyet
• Ekstra Kontroller: Hattaki gerilim düşüş yüzdesi, kaçak akım ölçümü ve ortam parametrelerinin kaydı

Enerji Kalitesi ve Güç Analizi

• Desteklenen Sistem Türleri: 1Φ-2 telli, 1Φ-split faz, 3Φ-3 telli, 3Φ-Aron, 3Φ-Açık Δ, 3Φ-Açık Y, 3Φ-2 eleman 1/2, 3Φ-4 telli Y, 3Φ-High Leg
• Kayıt Kapasitesi: 632 parametreyi aynı anda 2 aydan uzun süre kaydedebilme
• Gerilim Anormallikleri (Düşüş/Yükselme): @50Hz'de 20ms çözünürlükle yakalama
• Güç ve Enerji Ölçümü: Aktif, Reaktif ve Görünür Güç/Enerji ölçümü ve kaydı
• Güç Faktörü: Cosφ ve Güç Faktörü (PF) ölçümü
• Harmonik Analizi: 49. harmoniğe kadar gerilim/akım harmonik kaydı ve THD% hesaplaması
• Görsel Analiz Araçları: Gerilim/akım vektör diyagramları, dalga formları, tablo ve histogramlar

Donanım ve İletişim

• Ekran: Çoklu bilgi sunan dokunmatik renkli ekran (Çevrimiçi yardım destekli)
• Kablosuz Bağlantı: Entegre Wi-Fi modülü
• Uygulama ve Bulut: HTANALYSIS Uygulaması ve HT Cloud entegrasyonu
• Koruma Kategorisi (Güvenlik Sınıfı): CAT IV

Kılavuzlar ve Kalite Standartları

• Cihaz Güvenliği: IEC/EN61010-1, IEC/EN61010-031, IEC/EN61010-2-032
• Tesisat Güvenlik Standartları: IEC/EN61557-1, IEC/EN61557-2, IEC/EN61557-3, IEC/EN61557-4, IEC/EN61557-5, IEC/EN61557-6, IEC/EN61557-7, IEC/EN61557-10
• Güç Kalitesi ve Şebeke Normları: EN50160, EN60909-0, EN50522, EN61936-1
• Diğer Normlar: EMC: IEC/EN61326, IEC/EN61187, UNE20460

Ayrı ayrı test cihazları ve güç analizörleri taşımak yerine tüm ölçüm ihtiyaçlarını tek bir gövdede buluşturan HT-ITALIA GSC60; sahadaki operasyonel hızınızı artıran, raporlama süreçlerinizi dijitalleştiren ve CAT IV güvenlik standartlarıyla sizi her koşulda koruyan eksiksiz bir endüstriyel çözümdür.
