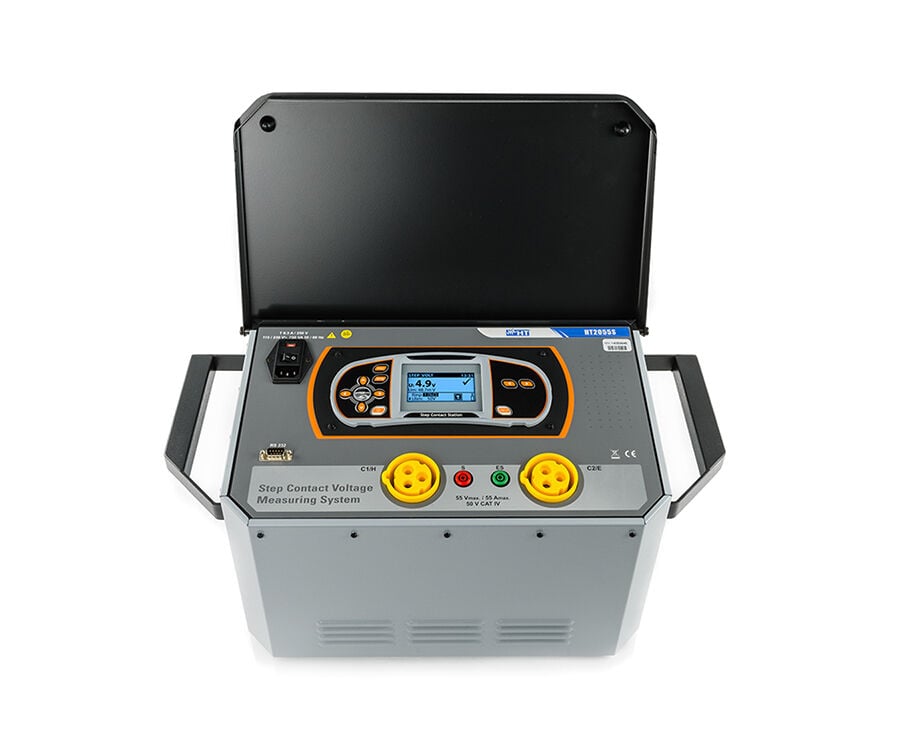

HT-ITALIA HT2055 Yüksek Akım (50A) Adım ve Dokunma Gerilimi Ölçüm Cihazı

HT-ITALIA HT2055, sanayi tipi büyük elektrik tesisatlarında (TN sistemleri, trafo merkezleri, yüksek gerilim şalt sahaları) personelin can güvenliği açısından kritik öneme sahip adım ve dokunma gerilimi ölçümlerini gerçekleştirmek için özel olarak tasarlanmış, üst düzey profesyonel bir test cihazıdır.

50A'e kadar yüksek test akımı üretebilen bu gelişmiş sistem, klasik düşük akımlı cihazlardan farklı olarak gerçek akım değerlerini dikkate alır ve laboratuvar hassasiyetinde saha sonuçları sunar. Güç ünitesi ve voltmetrik ünite olmak üzere iki ayrı donanımdan oluşan mimarisi; zorlu endüstriyel koşullarda toprak direnci ve özgül toprak direnci ölçümlerini sıfır hatayla, güvenle yapmanızı sağlar.

HT2055 Öne Çıkan Özellikleri

• Yüksek Test Akımı (50A): Adım ve dokunma gerilimini (step and touch voltage) 50A'e kadar yüksek test akımı enjekte ederek endüstriyel standartlara tam uygun şekilde ölçme.
• Çift Üniteli Senkron Sistem: Birbirleriyle zaman ve akım açısından tam senkronize çalışan bağımsız güç ünitesi ve voltmetrik ünite.
• Gelişmiş Gürültü ve Parazit Telafisi: Ölçüm yapılan devredeki elektriksel gürültüleri ve hata akımlarını tespit ederek filtreleme (parazit gerilim/akım telafisi) özelliği.
• Kapsamlı Topraklama Testleri: Adım ve dokunma gerilimine ek olarak, 2/3 telli voltametrik yöntemle toprak direnci ve 4 telli (Wenner) yöntemle toprak özgül direnci ölçümü.
• Otomatik Kablo Kompanzasyonu: Test kablolarından kaynaklanabilecek direnç kayıplarını sıfırlayan otomatik test kablosu telafisi.
• Dijital Kayıt ve PC Analizi: Ölçümleri voltmetrik ünitenin dahili hafızasına kaydetme ve optik RS-232/USB arayüzü ile analiz için bilgisayara (PC) aktarma.

Trafo Merkezleri ve Endüstriyel Şalt Sahaları İçin Özel Tasarım

HT2055, yüksek gerilim trafo panolarında ve TN sistem topraklamalarında adım (step) ve dokunma (touch) gerilimlerinin yasal sınırların altında olup olmadığını doğrulamak için hayati bir mühendislik aracıdır.

Sistem, 50A'lik test akımı şebekeye enjekte edildiğinde güç ünitesinde ölçülen gerçek akım değerlerine göre gerilimleri hassas bir şekilde hesaplar. Voltmetrik ve güç ünitelerinin kusursuz senkronizasyonu sayesinde, yüksek gerilim hatlarından sızabilecek parazit etkileri (interference) hesaplamaya dahil edilerek elimine edilir. Bu sayede tesisin en riskli noktalarındaki topraklama güvenliği kesin olarak doğrulanmış olur.

Teknik Özellikler

Ölçüm ve Test Özellikleri

• Ölçüm Teknolojisi: TRMS (Gerçek Efektif Değer)
• Adım / Dokunma Gerilimi Ölçümü: Var (50A test akımı kapasitesi ile)
• Toprak Direnci Ölçümü: 2 ve 3 telli yöntemle toprak direnci analizi
• Toprak Özgül Direnci Ölçümü: 4 telli yöntemle zemin özgül direnci analizi
• Direnç Ölçüm Aralığı: 200Ω
• Gürültü Koruması: Ölçümde parazit akım tespiti ve parazit gerilim telafisi
• Hata Giderici (Kompanzasyon): Test kabloları telafisi
• Güvenlik (Koruma) Kategorisi: CAT IV 50V (Voltmetrik ünite)

Donanım ve Fiziksel Özellikler

• Sistem Yapısı: Güç (Enjeksiyon) Ünitesi + Voltmetrik Ünite
• Ekran Tipi: Arka aydınlatmalı (Backlight), kolay okunabilir geniş LCD ekran
• Veri Yönetimi: Ölçüm verileri için dahili hafıza
• Bilgisayar Bağlantısı: Optik / USB ve RS-232 seri port (Raporlama yazılımı ile)
• Güç Tüketimi: Pil ömrünü uzatan otomatik kapanma (Auto Power Off)
• Boyutlar (U x G x Y): 230 x 115 x 103 mm (Ana modül ebatları)
• Ağırlık: 30.8 kg (30800 g - Yüksek akım trafosu ve piller dâhil toplam ağırlık)

Kılavuzlar ve Kalite Standartları

HT-ITALIA HT2055, yüksek gerilim tesislerinde maksimum personel güvenliği için uluslararası normlara tam uyumlu olarak üretilmiştir.

• Tesisat ve Topraklama Standartları: EN 50522, IEC/EN 60364, CEI 99-2, CEI 99-3
• Ölçüm Performansı: IEC/EN 61557-5
• Yüksek Gerilim Tesisleri Normları: IEC 60936-1, RAT2008
• Elektriksel Güvenlik: IEC/EN 61010-1
• Elektromanyetik Uyumluluk (EMC) ve LVD: CE İşareti, EMC 2014/30/EU, EMC: IEC/EN 61326, LVD 2014/35/EU

Özetle; HT-ITALIA HT2055; 50A yüksek test akımı üretebilen güçlü enjeksiyon sistemi, çevresel parazitleri sıfırlayan senkron çalışma mimarisi ve topraklama özgül direnci yetenekleriyle; trafo merkezleri, yüksek gerilim şalt sahaları ve ağır sanayi tesislerinin can güvenliği denetimlerinde rakipsiz, üst düzey bir mühendislik çözümüdür.
