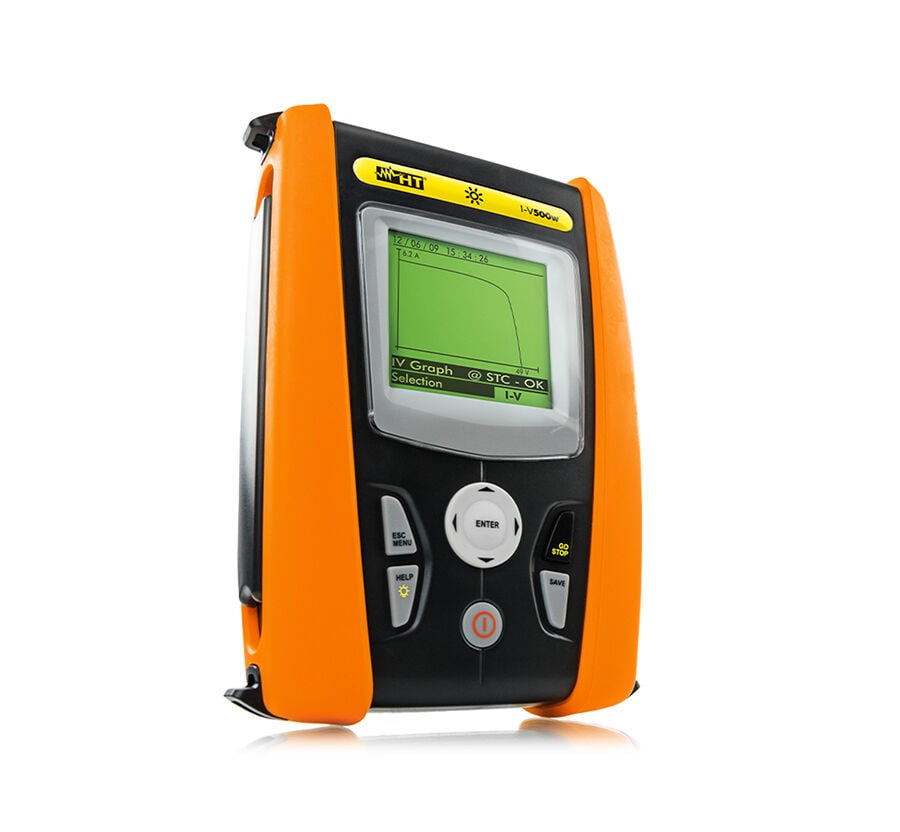

HT-ITALIA I-V500w Fotovoltaik I-V Eğrisi İzleyici (1500V/10A - 1000V/15A)

HT-ITALIA I-V500w, güneş enerjisi (GES) sistemlerinin kurulumu, periyodik bakımı ve arıza tespiti için özel olarak tasarlanmış, üstün performansa sahip bir fotovoltaik I-V eğrisi izleme (curve tracer) cihazıdır. Bu gelişmiş test cihazı, fotovoltaik tesisatlarda hem tekil güneş panellerinin (modüllerin) hem de panel dizilerinin (string) ana karakteristik parametrelerini sahadayken yüksek hassasiyetle ölçmenize olanak tanır.

Cihaz, sisteminizin yapısına göre 1500V ve 10A veya 1000V ve 15A sınırlarına kadar güvenilir I-V eğrisi ölçümleri gerçekleştirebilir. Wi-Fi altyapısı, HTANALYSIS mobil uygulama desteği ve PC yazılımı ile entegre çalışan I-V500w, ölçülen verileri saniyeler içinde analiz ederek panelin veya dizinin vadedilen (STC) verimlilik parametrelerini karşılayıp karşılamadığını sahadaki teknisyene anında bildirir.

HT-ITALIA I-V500w Öne Çıkan Özellikleri

• Esnek Ölçüm Kapasitesi: Tesisatın gerilim ve akım yapısına göre 1500V/10A veya 1000V/15A'e kadar güvenli I-V eğrisi izleme.
• Hızlı Test Modu (IVCK): Hızlı kontrol testi sayesinde Açık Devre Gerilimi (Voc) ve Kısa Devre Akımı (Isc) değerlerinin anında ölçümü.
• Kapsamlı Modül Veritabanı: 30.000 adet seçilebilir fotovoltaik modülü barındıran, kullanıcı tarafından istenildiği zaman güncellenebilen geniş veritabanı.
• Anında Performans Analizi: Sahada yapılan I-V eğrisi testinin bitiminde, ölçülen verileri üretici spesifikasyonlarıyla karşılaştırarak panelin sağlamlığına dair net (OK / NOT OK) sonuç ekranı.
• Kablosuz Ağ ve Raporlama: Entegre Wi-Fi bağlantısı ve HTANALYSIS akıllı telefon/tablet uygulaması ile sahada anında veri senkronizasyonu.
• Merkezi Olmayan Sensör Ölçümü: Opsiyonel SOLAR02 uzaktan ünitesi ile radyo frekansı (RF) üzerinden sıcaklık ve güneş ışınımı verilerinin hassas ve kablosuz ölçümü.

Akıllı Performans Değerlendirmesi ve Veritabanı Yönetimi

Fotovoltaik sistemlerin bakımında en kritik nokta, modüllerin zaman içindeki verim kaybını doğru tespit etmektir. I-V500w, I-V eğrisini ölçmek için cihaz içinde 30, yazılım/uygulama tarafında ise 30.000 farklı PV modül kaydını barındıran devasa bir veritabanı yönetir. Kullanıcılar bu veritabanını sahadayken istedikleri gibi güncelleyebilir. Cihaz, ölçülen reel verileri standart test koşullarındaki (STC) nominal değerlerle otomatik olarak karşılaştırır. Test bitiminde LCD ekranda beliren sonuç, modülün veya dizinin üretici tarafından beyan edilen spesifikasyonlara uygun olup olmadığını hiçbir ek hesaplamaya gerek bırakmadan kullanıcıya sunar.

SOLAR02 Uzaktan Ünite ile Kablosuz İletişim

Güneş enerjisi sistemlerinde doğru I-V eğrisi analizi için test sırasındaki ortam sıcaklığı ve güneş ışınım (radyasyon) değerlerinin tam olarak bilinmesi gerekir. I-V500w, opsiyonel SOLAR02 uzaktan kumanda ünitesi ile tam uyumlu çalışır. Ana ünite ile radyo frekansı (RF) üzerinden iletişim kuran bu modül, ışınım ve sıcaklık ölçümlerinin panelin bulunduğu noktadan, merkezi olmayan bir şekilde ve tamamen kablosuz olarak alınmasını sağlar.

Teknik Özellikler

Ölçüm ve Analiz Özellikleri

• I-V Eğrisi İzleme Kapasitesi: 1500V / 10A veya 1000V / 15A (PV modüller ve diziler)
• Hızlı IVCK Testi: VOC 1500V / ISC 15A'e kadar (Açık devre gerilimi ve kısa devre akımı)
• Dahili PV Modül Veritabanı: 30 cihaz içi kayıt / 30.000 PC yazılımı ve uygulama kaydı (Özelleştirilebilir)
• Işınım Ölçümü: Referans hücre ile doğrudan ışınım ölçümü desteği
• Sıcaklık Ölçümü: Hücre ve ortam sıcaklığı ölçümü desteği
• Parametre Gösterimi: Elektriksel ana parametrelerin ekranda özet tablosu
• Koruma Sınıfı (Kategori): CAT III

Donanım ve İletişim Altyapısı

• Uzaktan Ünite Bağlantısı: SOLAR-02 ünitesi ile RF (Radyo Frekansı) ve USB bağlantısı
• Bağlantı Protokolleri: Entegre Wi-Fi ve HTANALYSIS akıllı mobil uygulama uyumu
• Yazılım: Windows uyumlu PC yazılım arayüzü ile profesyonel raporlama
• Hafıza Kapasitesi: 249 adet I-V eğrisi için dahili bellek
• Ekran: Aydınlatmalı, kolay okunabilir geniş LCD ekran
• Güç Yönetimi: Pil ömrünü uzatan otomatik kapanma fonksiyonu

Fiziksel Özellikler

• Boyutlar (U x G x Y): 235 x 165 x 75 mm
• Ağırlık: 1200 g (Piller dahil)

Başlıca Kullanım Alanları

• Çatı ve arazi tipi Güneş Enerjisi Santrallerinin (GES) kabul ve devreye alma testleri
• Fotovoltaik sistemlerin periyodik bakımı ve saha performans analizleri
• Dizi (string) veya panel bazlı gizli arızaların (PID, gölgelenme, mikro çatlak, bypass diyot arızası) tespiti
• EPC firmaları ve bakım-onarım (O&M) ekipleri için sahada anlık arıza giderme işlemleri
• Enerji denetçileri ve mühendislik firmaları için standartlara uygun tesisat sertifikasyonu

Gelişmiş 1500V/10A veya 1000V/15A esnek çalışma yapısı, HTANALYSIS uygulaması ile tam uyumu ve anında sağlamlık onayı veren akıllı veritabanı sayesinde HT-ITALIA I-V500w; fotovoltaik sahalardaki en zorlu arıza tespit süreçlerini hızlandıran, güvenilir ve yüksek kaliteli bir mühendislik çözümüdür.
