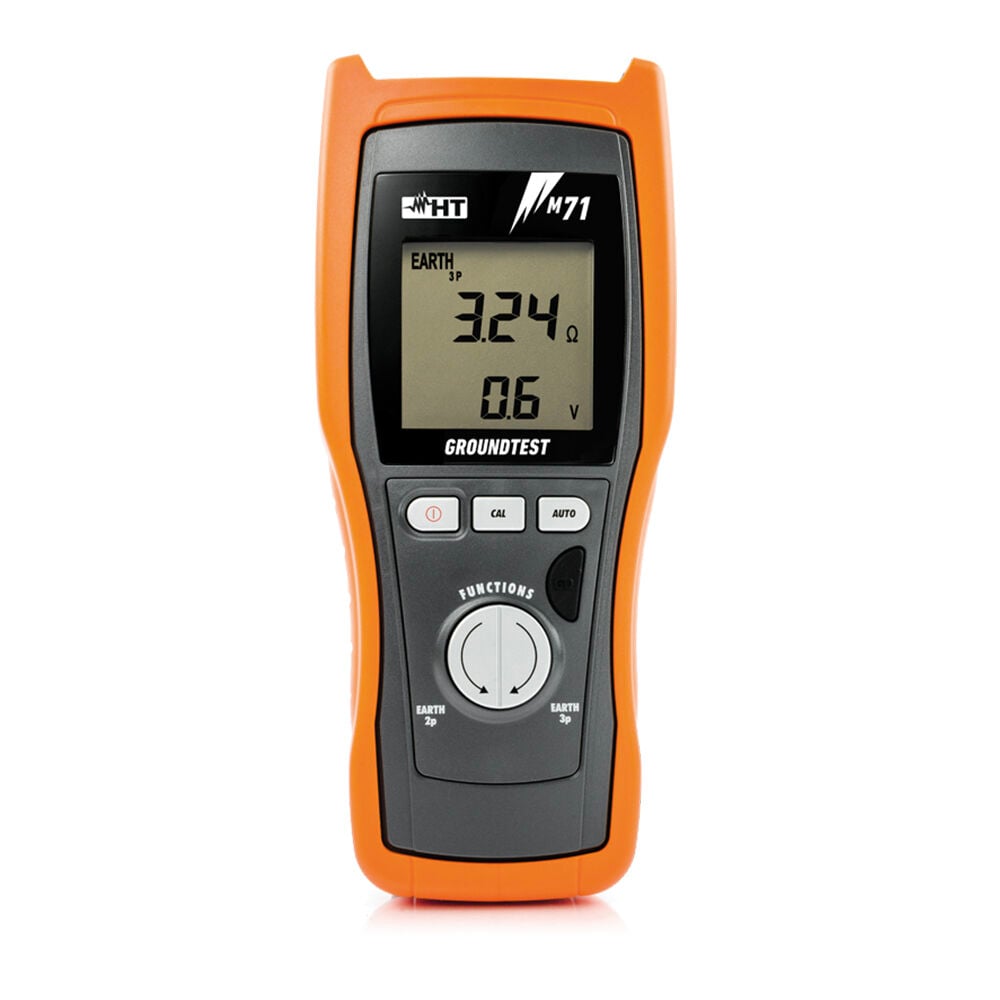

HT ITALIA M71 Topraklama Test Cihazı
M71 Kompakt Topraklama ve Toprak Direnci Test Cihazı
M71 Topraklama Test Cihazı, elektrik tesisatlarında can ve mal güvenliğini doğrulamak amacıyla IEC/EN61557-1 standartlarına tam uyumlu olarak tasarlanmış; 2 telli ve 3 telli voltametrik yöntemle toprak direnci ölçümü yapabilen kompakt, hafif ve profesyonel bir test cihazıdır.
Geniş ölçüm aralığı (50 kΩ) ve endüstriyel tesisatlarda sıkça karşılaşılan parazit (gürültü) etkilerini otomatik olarak telafi etme yeteneği sayesinde, en zorlu elektriksel koşullarda bile yüksek hassasiyetli sonuçlar sunar. Ergonomik tasarımı ve elektronik fonksiyon seçicisi, saha mühendislerinin ve teknisyenlerinin testleri çok daha hızlı ve pratik bir şekilde tamamlamasına olanak tanır.
M71 Öne Çıkan Özellikleri ve Avantajları
- Çok Yönlü Ölçüm Yöntemleri: İhtiyaca ve saha şartlarına göre hem 2 telli hem de 3 telli voltametrik yöntemle topraklama direnci ölçümü yapabilme.
- Zorlu Alanlar İçin 2 Telli Ölçüm Kolaylığı: Lojistik veya fiziksel engeller (beton zemin, dar alanlar) nedeniyle kazık çakmanın (3 telli yöntemin) mümkün olmadığı özel ortamlarda; uygun dış referans kütleleri (metal yüzeyler, su boruları, nötr iletkenler vb.) kullanılarak pratik ve güvenilir 2 telli toprak ölçümü yapmayı sağlar.
- Geniş Ölçüm Kapasitesi: 50 kΩ'a kadar çıkabilen geniş toprak direnci ölçüm aralığı ile farklı zemin tiplerinde (kayalık, kumlu veya nemli toprak) esnek kullanım.
- Otomatik Parazit Kompanzasyonu: Ölçüm sırasında şebekeden veya çevreden kaynaklanabilen parazit gerilimleri ve akımları otomatik olarak tespit edip telafi ederek (kompanze ederek) hatalı ölçümlerin önüne geçer.
- Test Kablosu Kalibrasyonu: Direnç ölçümünde maksimum doğruluk için test kablolarının direncini kompanze etme özelliği.
- Kompakt ve Taşınabilir Tasarım: Yalnızca 600 gram ağırlığı ve ergonomik yapısıyla sahada, omuzda veya elde taşıması son derece kolaydır.
Teknik Özellikler
| Özellik | Açıklama |
| Ölçüm Yöntemi | 2 ve 3 Telli Voltametrik Yöntem |
| Ölçüm Türü | TRMS (Gerçek Efektif Değer) |
| Maksimum Ölçüm Aralığı | 50 kΩ |
| Parazit Gerilim Kompanzasyonu | Var (Otomatik telafi) |
| Parazit Akım Tespiti | Var |
| Test Kablosu Kompanzasyonu | Var |
| Ekran Donanımı | Geniş LCD Ekran |
| Güç Yönetimi | Otomatik Kapanma (Auto Power Off) özelliği mevcut |
| Boyutlar (U x G x Y) | 240 x 100 x 45 mm |
| Ağırlık | 600 gram (Piller dahil) |
Uyumlu Olduğu Kılavuzlar ve Uluslararası Standartlar
M71 Topraklama Test Cihazı, uluslararası elektriksel güvenlik ve kalite standartlarını eksiksiz karşılayacak şekilde üretilmiştir:
- Güvenlik ve Ölçüm Standartları: IEC/EN61010-1, IEC/EN61557-1, IEC/EN61557-5, CEI 64-8, CEI 64-8 612.6.2, UNE20460
- Elektromanyetik Uyumluluk (EMC): EMC 2014/30/EU, IEC/EN61326
- Diğer Direktifler: LVD 2014/35/EU (Düşük Gerilim Direktifi), DPR 462 - 22/10/2001
- Sertifikasyon: CE işareti
Özetle; M71, kazık çakmanın zor olduğu kentsel ve endüstriyel alanlarda 2 telli ölçüm avantajı sunan, parazit engelleme teknolojisiyle donatılmış ve 50 kΩ geniş ölçüm kapasitesiyle öne çıkan, kullanıcı dostu bir kompakt topraklama megeridir.
