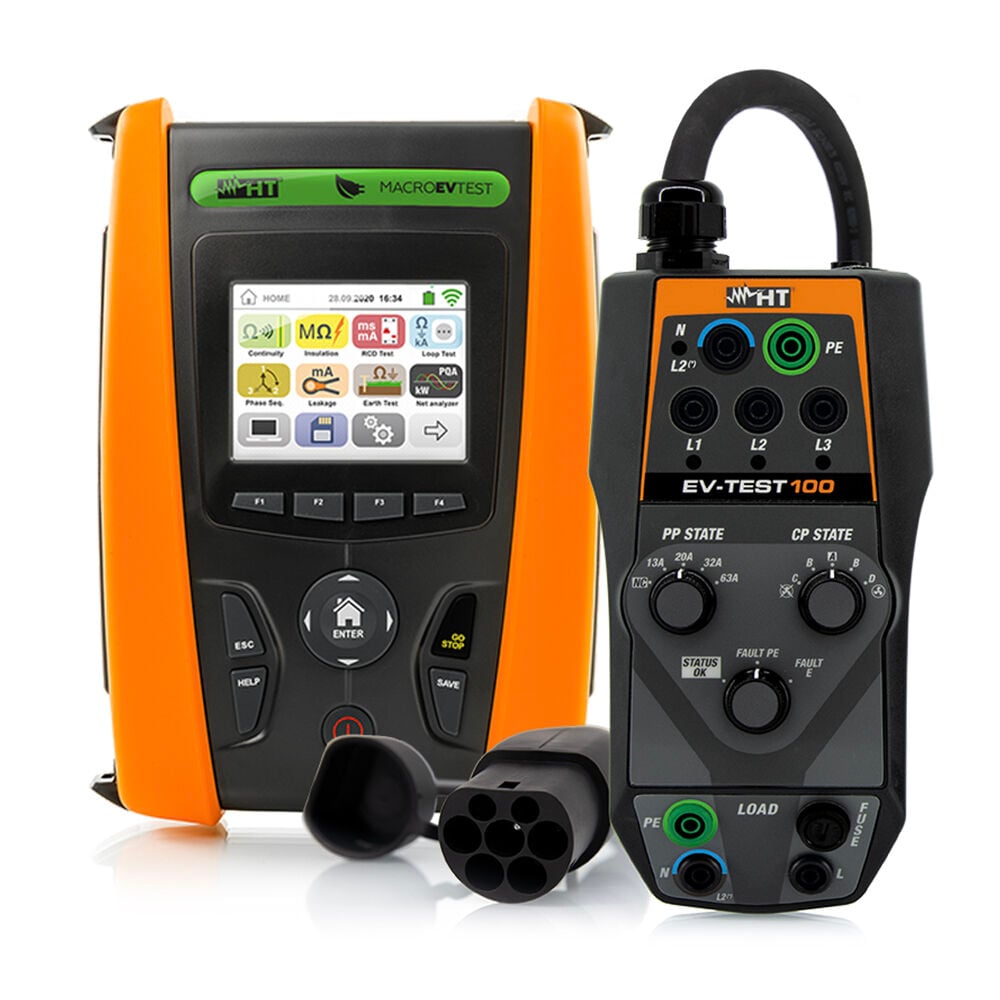

HT Italia MACROEVTEST Çok Fonksiyonlu Elektrik Tesisatı ve Şarj İstasyonu (EVSE) Test Cihazı

HT Italia MACROEVTEST, elektrikli araç şarj istasyonlarının (EVSE) güvenlik kontrolleri ile standart elektrik tesisatlarının elektriksel güvenlik testlerini tek bir gövdede birleştiren, çok işlevli profesyonel bir test cihazıdır.

Hem evsel hem de endüstriyel tesisatlarda IEC / EN 61557-1 standartlarına uygun olarak topraklama, izolasyon direnci ve kaçak akım rölesi (RCD) testleri yapabilirken; aynı zamanda IEC / EN 61851-1 standartları doğrultusunda şarj istasyonlarının tüm simülasyon ve güvenlik adımlarını eksiksiz olarak denetler. Wi-Fi bağlantısı ve bulut entegrasyonu ile ölçüm raporlarınızı sahada anında dijitalleştirmenizi sağlar.

MACROEVTEST Öne Çıkan Özellikleri

• İkisi Bir Arada Kapsamlı Çözüm: Hem elektrikli araç şarj istasyonu (EVSE) hata simülasyonları ve güvenlik testleri hem de bina/fabrika elektrik tesisatı uygunluk denetimleri için tek cihaz yeterlidir.
• Yenilikçi AUTO (Otomatik Test) Fonksiyonu: Tek bir tuşla genel toprak direnci, kaçak akım rölesi açma süresi ve izolasyon direnci testlerini art arda otomatik olarak gerçekleştirir. Sonucu karmaşık değerler yerine net bir şekilde "OK" (Geçti) veya "NOT OK" (Kaldı) sembolleriyle ekranda gösterir.
• Gelişmiş Güç Kalitesi Analizatörü: Tek fazlı sistemlerde gerilim, akım, aktif/reaktif güç, güç faktörü (Cosphi) ve 25. seviyeye kadar akım/gerilim harmonikleri (THD%) ölçümü yapabilir.
• Akıllı Veri Yönetimi ve Raporlama: Ölçüm verilerini dahili hafızasına kaydeder. Optik/USB kablo bağlantısının yanı sıra Wi-Fi üzerinden iOS ve Android destekli ücretsiz HTAnalysis Uygulaması ile mobil cihazlara anında veri aktarır. Veriler HTCloud üzerinde yedeklenebilir ve müşterilerle anında paylaşılabilir.
• Çevresel Parametre Ölçümleri: Harici problar (HT52/05 ve HT53/05) kullanılarak ortam aydınlatması (Lux), sıcaklık (°C/°F) ve bağıl nem (%RH) değerlerini kayıt altına alabilir.

Elektrikli Araç Şarj İstasyonu (EVSE) Otomatik Test Fonksiyonları

• Çıkış gerilim değerinin ve koruyucu iletken (PE) sürekliliğinin kontrolü
• Şarj durumu kontrolleri ve simülasyonu:
• Bekleme (Durum A)
• Araç algılandı / Mekanik kilit kontrolü (Durum B)
• Şarja Hazır (Durum C) ve Havalandırmalı (Durum D)
• Hata Simülasyonları: Koruyucu iletkende hata (Hata PE) ve Kontrol Pilot (CP) sinyali hatası (Hata E)
• Şarj istasyonuna özel Tip A, Tip B ve DD 6mA (Doğru Akım) kaçak akım rölelerinin açma süresi testleri

Elektrik Tesisatı Güvenlik Testleri (IEC / EN 61557)

• İzolasyon Direnci: 100V, 250V, 500V ve 1000V DC test gerilimleriyle yalıtım direnci ölçümü, Polarizasyon İndeksi (PI) ve Dielektrik Emilim Oranı (DAR) hesaplaması.
• Süreklilik Testi: 200mA standart akım ile (opsiyonel EQUITEST aksesuarı ile 10A akıma kadar) koruyucu iletken sürekliliği ölçümü.
• Kaçak Akım Rölesi (RCD) Testi: Tip A, AC, B Genel ve Seçici RCD'lerin 1A'ya kadar açma süresi ve açma akımı ölçümleri (Opsiyonel RCDX10 ile 10A'ya kadar).
• Toprak Direnci: Kazıksız toprak direnci, voltametrik yöntemle genel toprak direnci, 4 telli yöntemle toprak özgül direnci ve opsiyonel T2100 aksesuarı ile tekil çubuk direnci ölçümleri.
• Empedans ve Faz Sırası: Faz-Faz, Faz-Nötr, Faz-PE döngü (loop) ve hata empedansı ölçümü (Opsiyonel IMP57 ile yüksek çözünürlük), dokunma gerilimi, hat gerilim düşüşü ve faz sırası uygunluk kontrolü.

Teknik Özellikler

Uyumlu Olduğu Standartlar ve Direktifler

MACROEVTEST, sektördeki en güncel Avrupa elektriksel güvenlik normlarına tam uygun olarak tasarlanmıştır:

• EVSE ve Elektrik Tesisat Normları: IEC/EN 61851-1, IEC/EN 60364-7-722, EN 50522, VDE 0100, 17th edition, UNE20460
• Güvenlik ve Ölçüm Standartları: IEC/EN 61010-1, IEC/EN 61557 Serisi (1'den 7'ye kadar), CEI 64-8 (612.2 / .3 / .4 / .5 / .6)
• Elektromanyetik Uyumluluk (EMC): EMC 2014/30/EU, IEC/EN 61326
• Avrupa Birliği Direktifleri: LVD 2014/35/EU, CE İşareti, DPR 462

Özetle; HT Italia MACROEVTEST, hızla yayılan e-mobilite (elektrikli araç) altyapısında şarj istasyonlarının kurulumu ve periyodik bakımlarını yapan firmalar için, standart tesisat test cihazlarının yeteneklerini EVSE hata simülasyonlarıyla birleştiren nihai analizatördür.
