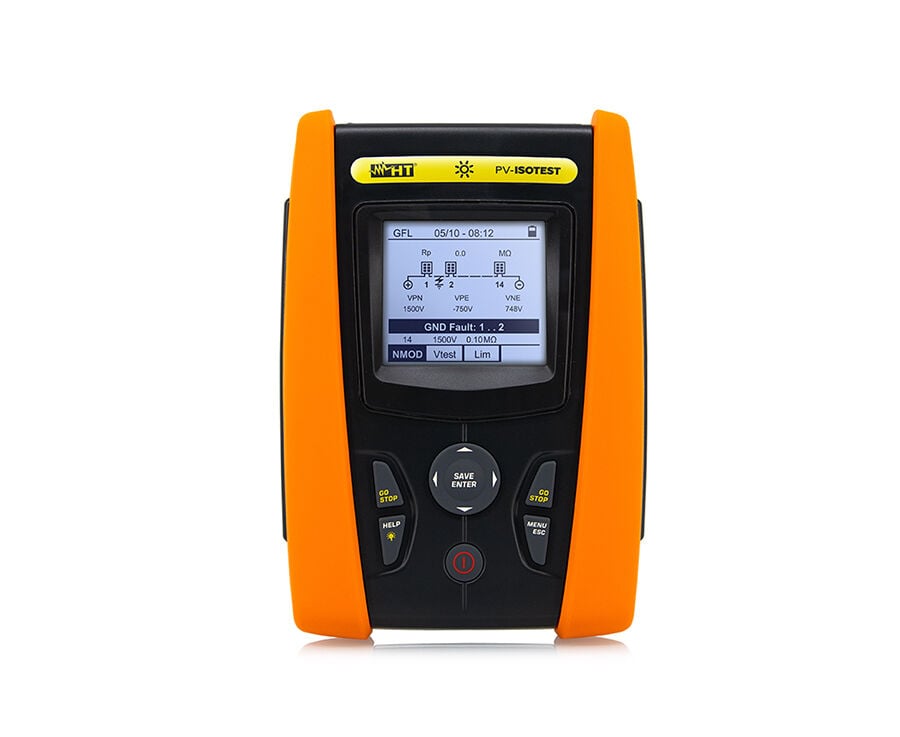

HT-ITALIA PV-ISOTEST 1500V DC Fotovoltaik İzolasyon ve Arıza Tespit Cihazı

HT-ITALIA PV-ISOTEST, güneş enerjisi (GES) santrallerinin elektriksel güvenlik testleri ve arıza tespiti süreçlerinde gerçek bir devrim yaratan, 1500V DC'ye kadar çok işlevli bir fotovoltaik izolasyon test cihazıdır.

IEC / EN62446 standartlarına tam uyumlu olan bu yenilikçi cihaz; tek bir modülün, bir panel dizisinin (string) veya tüm bir güneş sahasının izolasyon (yalıtım) direncini olağanüstü bir hız ve güvenlikle ölçmenizi sağlar. Geleneksel izolasyon test cihazları (megerler), test edilecek modülün veya dizinin pozitif ve negatif terminallerini kısa devre yapmak için harici bir DC kademeli anahtar kutusuna (switch box) ihtiyaç duyarken; PV-ISOTEST ile hiçbir harici cihaza gerek yoktur. Bu sayede saha teknisyenleri, canlı (enerjili) sistemlerde bile ölçümleri tek başına, güvenle ve vakit kaybetmeden gerçekleştirebilir.

PV-ISOTEST Öne Çıkan Özellikleri

• Harici Anahtar Kutusuna Son: Kısa devre işlemi gerektirmeden, canlı (enerjili) GES sistemlerinde dahi tek personelle doğrudan izolasyon testi yapabilme imkânı.
• Geniş İzolasyon Ölçüm Kademeleri: Fotovoltaik sistemler için 250V, 500V, 1000V ve 1500V DC kademelerinde yalıtım direnci ölçümü.
• Otomatik İzolasyon Analizi: İleri düzey yalıtım kalitesi analizi için otomatik Polarizasyon İndeksi (P.I.) ve Dielektrik Absorpsiyon Oranı (D.A.R.) hesaplamaları.
• Süreklilik Testi: IEC standartlarının zorunlu kıldığı 200mA test akımı ile koruyucu iletkenlerin süreklilik testi.
• TRMS Gerilim Ölçümü: 3V ile 1500V arası DC gerilim ve 3V ile 1000V arası AC TRMS (Gerçek Efektif Değer) gerilim ölçüm kapasitesi.

Yeni GFL (Ground Fault Locator) Teknolojisi ile Nokta Atışı Arıza Tespiti

PV-ISOTEST'i pazarın en benzersiz cihazlarından biri yapan özellik, entegre GFL (Zemin Hatası Bulucu) fonksiyonudur. Özellikle su veya nem sızıntısı gibi çevresel etkenler nedeniyle izolasyon zaafiyeti (toprak kaçağı) gösteren fotovoltaik sistemlerde arızayı bulmak günler sürebilir. GFL fonksiyonu sayesinde cihaz, zayıf izolasyon gösteren hatalı panelin dizi (string) üzerindeki konumunu doğrudan tespit ederek operatöre bildirir ve arıza onarım süresini dramatik ölçüde kısaltır.

Teknik Özellikler

Test ve Ölçüm Kapasitesi

• Ölçüm Kategorisi (Güvenlik Sınıfı): CAT III 1500V DC / CAT III 1000V AC
• DC Gerilim Ölçümü: 3 ÷ 1500V
• AC TRMS Gerilim Ölçümü: 3 ÷ 1000V
• İzolasyon (Yalıtım) Direnci Test Voltajları: 250V, 500V, 1000V, 1500V DC
• Arıza Konumu Belirleme: Var (GFL Fonksiyonu ile dizi üzerindeki arızalı paneli bulma)
• İleri Analizler: Polarizasyon İndeksi (P.I.) ve Dielektrik Absorpsiyon Oranı (D.A.R.) ölçümü
• Süreklilik Testi: 200mA ile koruyucu iletkenlerin süreklilik kontrolü

Fiziksel Özellikler

• Boyutlar (U x G x Y): 235 x 165 x 75 mm
• Ağırlık: 1.2 kg

Kılavuzlar ve Kalite Standartları

HT-ITALIA PV-ISOTEST, zorlu saha koşullarında mühendislerin güvenliğini sağlamak için en güncel uluslararası normlara uygun olarak üretilmiştir.

• Fotovoltaik Tesis Standartları: IEC/EN62446-1
• Elektriksel Güvenlik: IEC/EN61010-1, IEC/EN61010-031, IEC/EN61010-2-030, IEC/EN61010-2-033, IEC/EN61010-2-034
• Test ve Ölçüm Standartları: IEC/EN61557-2, IEC/EN61557-4
• Elektromanyetik Uyumluluk (EMC): IEC/EN61326-1

Özetle; HT-ITALIA PV-ISOTEST; switch-box kullanmadan 1500V izolasyon testi yapabilme yeteneği ve GFL (hata konumu belirleme) fonksiyonu sayesinde, güneş enerjisi tesislerinin bakım ve işletmesini üstlenen (O&M) ekipler için sahada harcanan zamanı ve işçilik maliyetlerini yarı yarıya düşüren eşsiz bir test cihazıdır.
