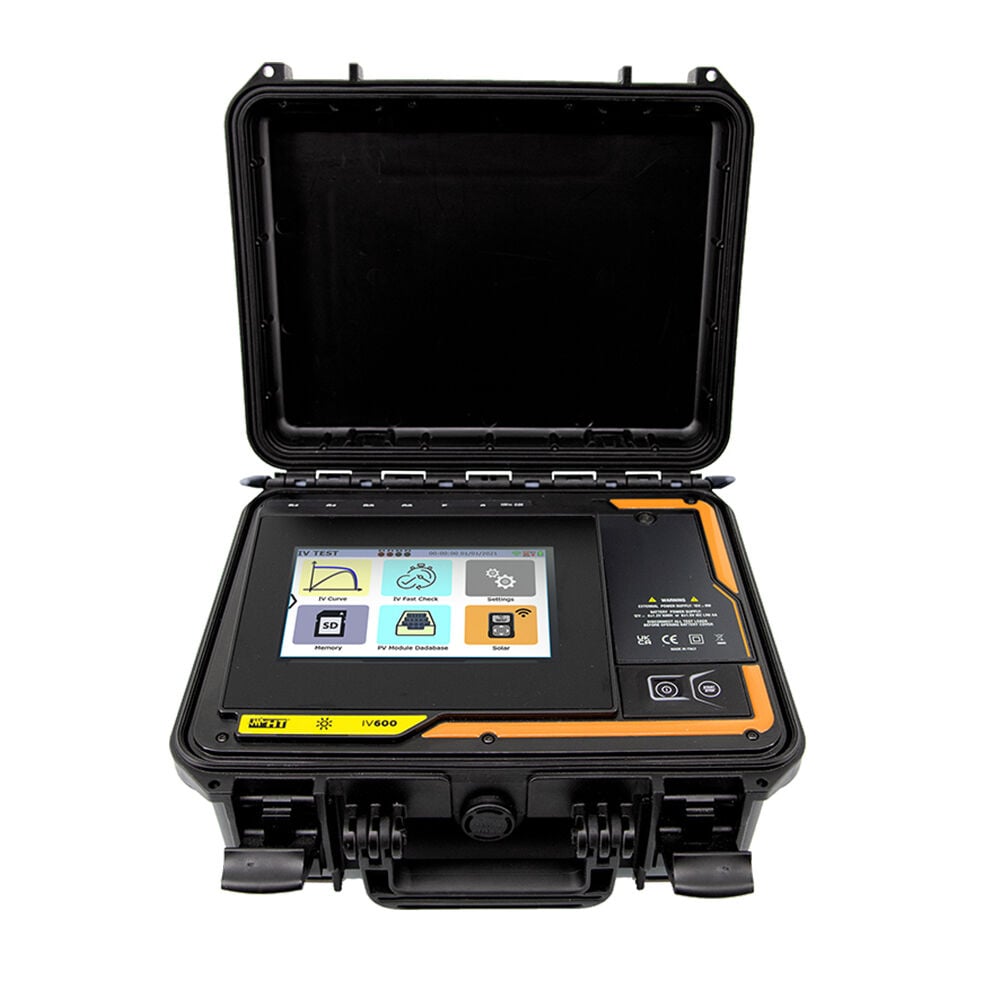

HT-ITALIA SOLAR I-V600 1.500V 40A I&V Curve Tracer ve Invertör Verimliliği Ölçüm Cihazı
I-V600 1500V / 40A Fotovoltaik I-V Eğrisi İzleyici
I-V600, 1500V ve 40A'ya kadar olan mono-facial (tek yüzlü) ve bi-facial (çift yüzlü) fotovoltaik (PV) modül ile string (dizi) sistemlerinin bakımı, performans analizi ve arıza tespiti için özel olarak geliştirilmiş ileri düzey bir I-V eğrisi izleme (curve tracer) cihazıdır.
Yenilenebilir enerji (GES) profesyonelleri için tasarlanan bu üstün cihaz, çevresel sıcaklıktan bağımsız olarak soğuma (bekleme) gerektirmeden 6.5 MW/saat'e kadar kesintisiz test kapasitesi sunar. Piyasada bulunan en yeni yüksek verimli güneş panelleriyle tam uyumlu çalışan I-V600, IEC standartlarına uygun olarak gerçekleştirdiği analizler sayesinde güneş enerjisi santrallerinizin verimliliğini en hızlı, kesintisiz ve güvenilir şekilde değerlendirmenizi sağlar.
I-V600 Öne Çıkan Özellikleri
- Yüksek Kapasite: 1500V ve 40A'ya kadar fotovoltaik sistemlerin saha bakımı ve hassas arıza tespiti
- Geniş Uyumluluk: En son yüksek verimli modeller dâhil olmak üzere yaygın tüm PV modüllerinde profesyonel test ve ölçüm imkânı
- Uluslararası Standartlar: IEC/EN60891 normlarına tam uygun olarak mono-facial ve bi-facial PV modül/string'lerin I-V eğrisi izlemesi
- Çoklu Radyasyon Ölçümü: IEC TS 60904-1-2'ye uygun şekilde, ön ve arka radyasyon (ışınım) ölçümü için 3 adede kadar referans hücre desteği
- Kesintisiz Performans: Çevresel sıcaklıktan etkilenmeyen, soğutma gerektirmeyen 6.5 MW/saat devasa ölçüm kapasitesi
- Akıllı Analiz ve Sonuç: Ölçülen değerleri, modül veritabanındaki üretici verileriyle (STC) otomatik karşılaştırarak anında OK / NOT OK (Geçti / Kaldı) sonucu verme
- Geniş Veritabanı: HT AGORÀ yazılımı bağlantısı ile 30.000’den fazla PV modülünü barındıran güncel veritabanı yönetimi
SOLAR03 Uzaktan Haberleşme ve Hassas Ölçüm
I-V600, saha operasyonlarını büyük ölçüde kolaylaştıran SOLAR03 uzaktan sensör birimiyle Bluetooth üzerinden iletişim kurar. Açık alanda 100 metreye kadar kablosuz haberleşme sağlayan bu sistem, bağlantıda herhangi bir fiziksel engel olması durumunda "kayıt (logging) fonksiyonunu" devreye sokarak I-V eğrisi izleme işleminin her koşulda kesintisiz olarak tamamlanmasını garanti eder.
Özellikle bi-facial (çift yüzlü) panellerde, arka yüzey radyasyonunu iki farklı sensörle ölçerek arka taraftaki ışınımın homojen olmayan (dengesiz) yapısını dikkate alır ve en doğru analizi sunar. Ayrıca cihaza bağlanan referans hücrelerin kalibrasyon parametrelerini otomatik olarak tanıyarak kurulum ve test süresini minimuma indirir.
Teknik Özellikler
- Ürün Tipi: Fotovoltaik (PV) I-V Eğrisi İzleyici (Curve Tracer) ve Analizör
- Maksimum Gerilim Kapasitesi: 1500V DC
- Maksimum Akım Kapasitesi: 40A DC
- Modül Uyumluluğu: Mono-facial (Tek yüzlü) ve Bi-facial (Çift yüzlü) PV Modüller ve String'ler
- Ölçüm Hızı / Kapasitesi: Soğutma gerektirmeden 6.5 MW / saat
- Uzaktan Birim: SOLAR03 (Bluetooth bağlantılı uzaktan haberleşme birimi)
- Kablosuz İletişim Mesafesi: Açık alanda 100 metreye kadar
- Bağlantı Kesintisi Koruması: Engel durumunda otomatik kayıt (logging) fonksiyonu ile kesintisiz izleme
- Radyasyon Ölçümü: 3 adet referans hücreye kadar destek (Ön ve arka yüzey ışınım ölçümü)
- Sensör Tanıma: Referans hücre kalibrasyon parametrelerini otomatik algılama
- Uygulanan Standartlar: IEC/EN 60891, IEC TS 60904-1-2
- Yazılım ve Veritabanı: HT AGORÀ yazılımı (30.000'den fazla PV modül veritabanı desteği)
- Otomatik Değerlendirme: Üretici verileriyle kıyaslama sonucu OK / NOT OK bildirimi
Başlıca Kullanım Alanları
- Güneş Enerjisi Santrallerinin (GES) kurulum onayı ve devreye alınması
- Fotovoltaik (PV) panellerin periyodik bakımı ve verimlilik (performans) testleri
- Bi-facial ve Mono-facial güneş panellerinin sahada I-V eğrisi analizleri
- String (dizi) seviyesindeki gizli arızaların (gölgelenme, bypass diyot arızaları, PID etkisi vb.) tespit edilmesi
- EPC firmaları, bakım-onarım (O&M) ekipleri ve enerji denetçilerinin saha test uygulamaları
Özetle; I-V600 Fotovoltaik I-V Eğrisi İzleyici; 1500V/40A ölçüm sınırı, soğutma gerektirmeyen kesintisiz çalışma mimarisi ve bi-facial modüllere özel gelişmiş ışınım analiziyle devasa GES projelerinde minimum zamanda maksimum doğrulukla arıza tespiti ve performans onayı yapmanızı sağlayan üst düzey bir mühendislik çözümüdür.
| PV modül/dizi I-V eğrisi izleme | 1500V / 40A |
| Açık devre voltajı (Voc) | 1500V |
| Kısa devre akımı (Isc) | 40A |
| Hızlı IVCK testi (Voc ve Isc ölçümü) | 1500V / 40A |
| Uzaktan ünite (SOLAR-03) bağlantısı | Bluetooth |
| Doğrudan ışınım ölçümü | SOLAR03 ile (standart aksesuar) |
| Albedo (ters ışınım) ölçümü | 2 referans hücreye kadar, SOLAR03 ile |
| Hücre ve ortam sıcaklığı ölçümü | SOLAR03 ile |
| Güç kaynağı | Şarjlı veya alkalin AA piller |
| Ana güç kaynağı ve şarj cihazı | Var |
| PV girişlerinden enerji beslemesi | Var |
| Ölçüm kategorisi | CAT III 1500VDC, max 1500VDC girişler arası |
| Özelleştirilebilir PV modül veritabanı | > 40.000 kayıt |
| Ölçüm işleme kapasitesi | 6.5 MWh/saat (soğuma gerekmeden) |
| LCD renkli dokunmatik ekran | Var |
| Çevirilebilir ekran (ters kullanım) | Var |
| İkon tabanlı menü | Var |
| Dahili hafıza | 9999 I-V eğrisi |
| Harici hafıza | microSD |
| PC yazılım arayüzü | Windows & Mac |
| Entegre WiFi bağlantısı | Akıllı telefon ve tablet ile uyumlu |
| Otomatik kapanma | Var |
| Ekranda çevrimiçi yardım | Var |
| Boyutlar (UxGxY) | 335 x 289 x 155 mm |
| Ağırlık | 6 kg (piller dahil) |
