Kcx Emitter Bluetooth Stereo Ses Alıcı Verici Modül
310,80 TL
60,09 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
Kcx Emitter Bluetooth Stereo
Fiyat
6,00 USD + KDV
Havale
306,13 TL
(%1,50 havale indirimi)

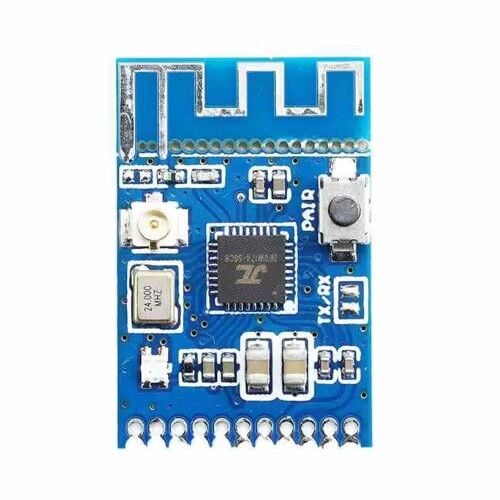

Kcx Emitter Bluetooth Stereo Ses Alıcı Verici Modül
2.4GHz Hoparlör Kulaklık Bilgisayar Tv Projektör Oyun Konsolu Mp3 Çalar
Harici anten kullanacaksanız pcb anten kısmı kırılarak pcbden ayrılabilir.
Kcx Emitter yüksek kaliteli kablosuz ses iletimi ve alımı için tasarlanmış, çok fonksiyonlu bir bluetooth modülüdür. Bu modül, bluetooth 5.3 protokolünü kullanarak hem ses vericisi (transmitter) hem de ses alıcısı (receiver) olarak çalışabilir. Bilgisayarlar için dahili bir usb ses kartı özelliğine sahiptir ve harici ses girişlerini kablosuz sinyale dönüştürebilir. Analog hat girişinden alınan stereo sesi bluetooth üzerinden iletir. Ble alıcı modunda ayarlanmış diğer modüllere ses gönderebilir
Modül üzerindeki lehim noktaları kısa devre edilerek çalışma modu kolayca değiştirilebilir. Bilgisayar, hoparlör, kulaklık, tv, projektör, oyun konsolu ve mp3 çalar gibi cihazlara bluetooth özelliği kazandırmak veya akıllı telefonlardan kablosuz müzik almak için idealdir.
Öne Çıkan Özellikler
Çift yönlü kullanım: Hem alıcı hem de verici modunda çalışabilir.
Usb ses kartı desteği: Bilgisayara usb üzerinden bağlandığında otomatik olarak ses kartı olarak tanınır.
Gelişmiş bağlantı: At komutları üzerinden cihaz adı değiştirme, mac adresi ile bağlanma ve arama sonuçlarını alma gibi gelişmiş kontroller sunar.
Geniş uyumluluk: Şifre gerektirmeyen çoğu bluetooth kulaklık ve hoparlör ile uyumludur (Şifre girişi gerektiren araç kitleri ile uyumlu değildir).
Otomatik yeniden bağlanma: Daha önce eşleşmiş cihazlara otomatik olarak bağlanır.
Uygulama alanları:
Bilgisayar ve tv sesini kablosuz kulaklığa aktarma.
Diy bluetooth hoparlör yapımı.
Kablolu ses sistemlerini kablosuz hale getirme.
Usb ses kartı üzerinden kayıpsız ses iletimi.
Uygulama notları:
Durum Bildirimleri: Modül, bir cihaza bağlandığında veya bağlantı koptuğunda otomatik olarak CONNECTED veya DISCONNECTED bilgisini uart hattı üzerinden gönderir.
Usb Ses Kartı Modu: Modül bilgisayara bağlandığında usb ses verilerini öncelikli olarak işler. Eğer analog giriş (IN-L/IN-R) kullanacaksanız usb bağlantısının takılı olmadığından emin olun.
Özellikler:
KCX_EMITTER
Kanal sayısı: 2 Kanal (Stereo)
Bluetooth versiyonu: BLE 5.3 (Bluetooth 4.1 ile uyumlu)
Çalışma voltajı: Dc 3.5 / 5V
Çalışma akımı: 35mA
İletişim mesafesi: 10-20 metre
İletim gecikmesi: 250-300ms
TTL uart üzerinden kontrol
Pcb anten (kırılarak pcbdeb ayrılabilir)
Ufl harici anten bağlantı soketi
Eşleştirme (pair) butonu
Rf çıkış gücü: +5dBm
Ses frekans aralığı: 20Hz-20KHz
Ses dinamik aralığı: 80dB
Frekans aralığı: 2.GHz
Sinyal gürültü oranı (SNR): 95dB
Seri Port ve AT Komut Desteği
Besleme gösterge ledi
Renk: Mavi
Çalışma sıcaklığı: -10C / 65C

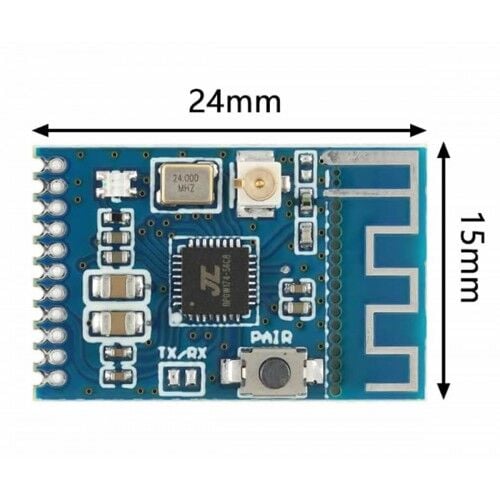

Boyutlar: 15.5mm x 23.5mm
Ağırlık: 1gr
Desteklenen işlemler:
Belirli cihaz adına bağlanma
MAC adresine göre bağlantı
Bluetooth cihaz tarama
Bağlantı durumu sorgulama
Bağlantı kesme
Güç kesildiğinde hafıza ayarları

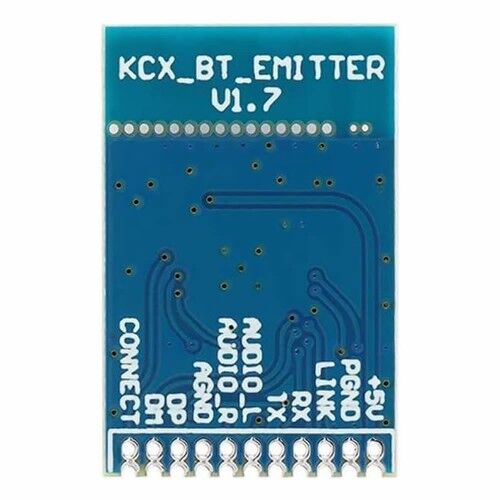

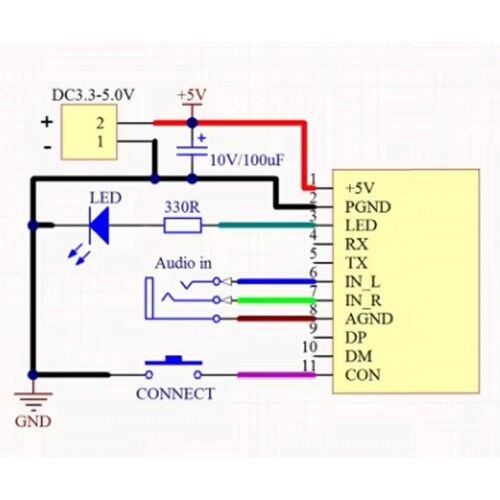

Pin açıklamaları:
+5V: Güç girişi
PGND: Güç toprağı (-)
Led: Durum gösterge ışığı çıkışı
RX: stm ve benzeri kontrolcüler için uart alım pini
TX: uart gönderim pini
IN-L: Sol kanal ses girişi
IN-R: Sağ kanal ses girişi
AGND: Ses toprağı
DP: usb veri pini (D+)
DM: usb veri pini (D-)
CON: Harici eşleştirme butonu bağlantısı
Paket içeriği:
1 Adet Kcx Emitter Bluetooth Modül
UART Haberleşme Parametreleri
Baud Rate: 115200 bps
Data Bits: 8
Stop Bits: 1
Parity: None
Temel AT Komut Seti
Komut Açıklama Yanıt Örneği
AT+ Modülün hazır olup olmadığını test eder. OK
AT+GMR? Yazılım versiyonunu sorgular. version: x.x.x
AT+HELP Mevcut komut listesini görüntüler. (Komut Listesi)
AT+RESTORE Fabrika ayarlarına geri döner. OK+RESTORE
Bağlantı ve Kontrol Komutları
AT+SCAN Çevredeki bluetooth cihazlarını aramaya başlar.
AT+STOP_SCAN Cihaz arama işlemini durdurur.
AT+CONN=x Arama listesindeki "x" indeksli cihaza bağlanır.
AT+CONNAM=Name Belirtilen isimdeki (örn: "Bluetooth Audio") cihaza bağlanır.
AT+CONADD=MAC Belirtilen MAC adresine sahip cihaza doğrudan bağlanır.
AT+DISCONN Mevcut aktif bağlantıyı keser.
Yapılandırma Komutları
Cihaz Adını Değiştirme: AT+NAME=Robiz_Audio -> Modülün görünen adını "Robiz_Audio" yapar.
Ses Seviyesi Kontrolü: AT+VOL=20 -> Ses seviyesini 0 ile 30 arasında bir değere ayarlar.
Mod Sorgulama: AT+MODE? -> Modülün o an iletim (transmitter) mi yoksa alım (receiver) modunda mı olduğunu döndürür.
