Kcx Emitter Bluetooth Stereo Ses Alıcı Verici Modül

Hoparlör Kulaklık Bilgisayar Tv Projektör Oyun Konsolu Mp3 Çalar

     Kcx Emitter yüksek kaliteli kablosuz ses iletimi ve alımı için tasarlanmış, çok fonksiyonlu bir bluetooth modülüdür. Bu modül, bluetooth 5.3 protokolünü kullanarak hem ses vericisi (transmitter) hem de ses alıcısı (receiver) olarak çalışabilir. Bilgisayarlar için dahili bir usb ses kartı özelliğine sahiptir ve harici ses girişlerini kablosuz sinyale dönüştürebilir. Analog hat girişinden alınan stereo sesi bluetooth üzerinden iletir. BLE alıcı modunda ayarlanmış diğer modüllere ses gönderebilir

     Modül üzerindeki lehim noktaları kısa devre edilerek çalışma modu kolayca değiştirilebilir. Bilgisayar, hoparlör, kulaklık, tv, projektör, oyun konsolu ve mp3 çalar gibi cihazlara bluetooth özelliği kazandırmak veya akıllı telefonlardan kablosuz müzik almak için idealdir.

Öne Çıkan Özellikler

•     Çift yönlü kullanım: Hem alıcı hem de verici modunda çalışabilir.
•     Usb ses kartı desteği: Bilgisayara usb üzerinden bağlandığında otomatik olarak ses kartı olarak tanınır.
•     Gelişmiş bağlantı: At komutları üzerinden cihaz adı değiştirme, mac adresi ile bağlanma ve arama sonuçlarını alma gibi gelişmiş kontroller sunar.
•     Geniş uyumluluk: Şifre gerektirmeyen çoğu bluetooth kulaklık ve hoparlör ile uyumludur (Şifre girişi gerektiren araç kitleri ile uyumlu değildir).
•     Otomatik yeniden bağlanma: Daha önce eşleşmiş cihazlara otomatik olarak bağlanır.

Uygulama alanları:

•     Bilgisayar ve tv sesini kablosuz kulaklığa aktarma.
•     Diy bluetooth hoparlör yapımı.
•     Kablolu ses sistemlerini kablosuz hale getirme.
•     Usb ses kartı üzerinden kayıpsız ses iletimi.

  Uygulama notları:

•     Durum Bildirimleri: Modül, bir cihaza bağlandığında veya bağlantı koptuğunda otomatik olarak CONNECTED veya DISCONNECTED bilgisini uart hattı üzerinden gönderir.
•     Usb Ses Kartı Modu: Modül bilgisayara bağlandığında usb ses verilerini öncelikli olarak işler. Eğer analog giriş (IN-L/IN-R) kullanacaksanız usb bağlantısının takılı olmadığından emin olun.

Özellikler:

• KCX_EMITTER
• Kanal sayısı: 2 Kanal (Stereo)
• Bluetooth versiyonu:  BLE 5.3 (Bluetooth 4.1 ile uyumlu)
• Çalışma voltajı: Dc 3.5 / 5V
• Çalışma akımı: 35mA
• İletişim mesafesi:  10-20 metre
• İletim gecikmesi: 250-300ms
• TTL uart üzerinden kontrol
• Pcb anten
• Eşleştirme (pair) butonu
• Ufl anten bağlantı soketi
• Rf çıkış gücü:  +5dBm
• Ses tepkisi    20Hz-20KHz
• Ses dinamik aralığı: 80dB
• Frekans aralığı:  2402-2480MHz
• Sinyal gürültü oranı (SNR): 95dB
• Seri Port ve AT Komut Desteği
• Bsleme gösterge ledi
• Renk:  Mavi
• Çalışma sıcaklığı:  -10C  / 65C

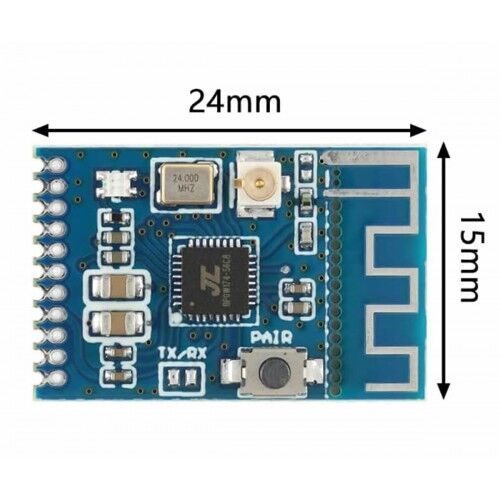

• Boyutlar: 15.5mm x 23.5mm
• Ağırlık: 1gr

Desteklenen işlemler:

• Belirli cihaz adına bağlanma
• MAC adresine göre bağlantı
• Bluetooth cihaz tarama
• Bağlantı durumu sorgulama
• Bağlantı kesme
• Güç kesildiğinde hafıza ayarları

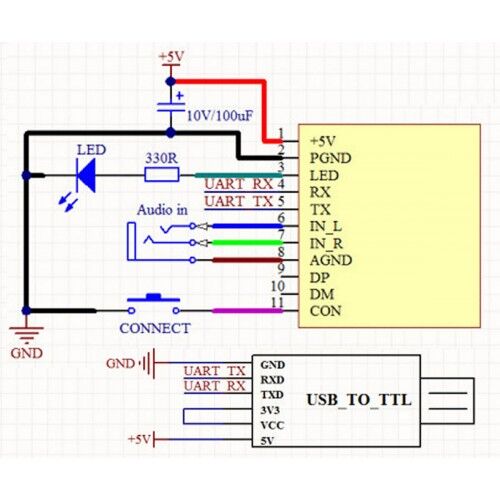

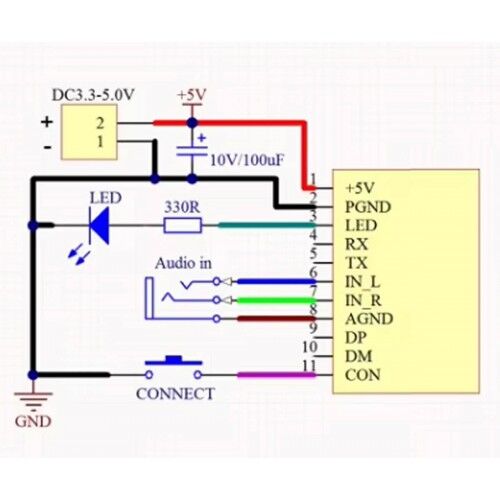

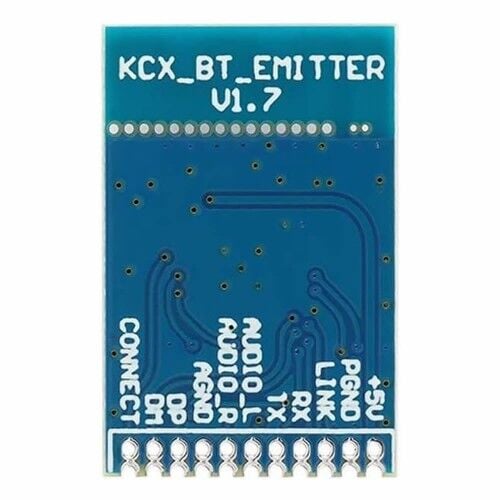

Pin açıklamaları:

•     +5V: Güç girişi
•     PGND: Güç toprağı (-)
•     Led: Durum gösterge ışığı çıkışı
•     RX: stm ve benzeri kontrolcüler için uart alım pini
•     TX: uart gönderim pini
•     IN-L: Sol kanal ses girişi
•     IN-R: Sağ kanal ses girişi
•     AGND: Ses toprağı
•     DP: usb veri pini (D+)
•     DM: usb veri pini (D-)
•     CON: Harici eşleştirme butonu bağlantısı

Paket içeriği:

• 1 Adet Kcx Emitter Bluetooth Modül

    UART Haberleşme Parametreleri

•     Baud Rate: 115200 bps
•     Data Bits: 8
•     Stop Bits: 1
•     Parity: None

Temel AT Komut Seti

• Komut    Açıklama    Yanıt Örneği
• AT+    Modülün hazır olup olmadığını test eder.    OK
• AT+GMR?    Yazılım versiyonunu sorgular.    version: x.x.x
• AT+HELP    Mevcut komut listesini görüntüler.    (Komut Listesi)
• AT+RESTORE    Fabrika ayarlarına geri döner.    OK+RESTORE

Bağlantı ve Kontrol Komutları

• AT+SCAN    Çevredeki bluetooth cihazlarını aramaya başlar.
• AT+STOP_SCAN    Cihaz arama işlemini durdurur.
• AT+CONN=x    Arama listesindeki "x" indeksli cihaza bağlanır.
• AT+CONNAM=Name    Belirtilen isimdeki (örn: "Bluetooth Audio") cihaza bağlanır.
• AT+CONADD=MAC    Belirtilen MAC adresine sahip cihaza doğrudan bağlanır.
• AT+DISCONN    Mevcut aktif bağlantıyı keser.

Yapılandırma Komutları

•     Cihaz Adını Değiştirme: AT+NAME=Robiz_Audio -> Modülün görünen adını "Robiz_Audio" yapar.
•     Ses Seviyesi Kontrolü: AT+VOL=20 -> Ses seviyesini 0 ile 30 arasında bir değere ayarlar.
•     Mod Sorgulama: AT+MODE? -> Modülün o an iletim (transmitter) mi yoksa alım (receiver) modunda mı olduğunu döndürür.
