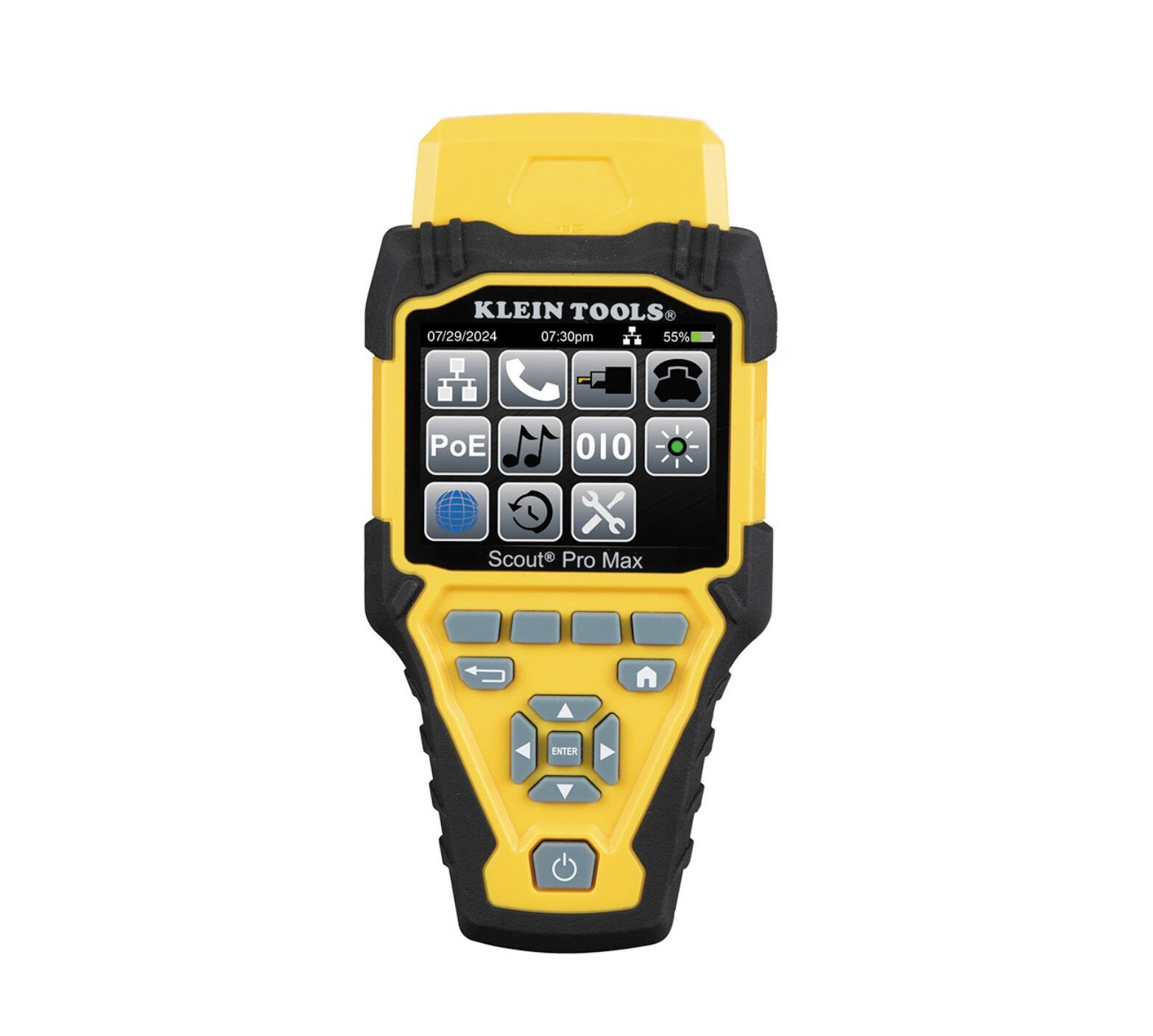

Klein Tools VDV501-770 Pro Max Ağ Kablosu Test Cihazı
Klein Tools VDV501-770 Scout® Pro Max Ağ Kablosu Test Cihazı, ağ (RJ45), telefon (RJ11/12) ve koaksiyel (F-konnectör) kablolarını test etmek ve izlemek için tasarlanmış çok işlevli bir cihazdır. Bu cihaz, kablo sürekliliğini kontrol eder ve açık devre, kısa devre, ters bağlantı, ayrık çift gibi hataları tespit eder. Ayrıca, kablo uzunluğunu ölçme ve hatalara olan mesafeyi belirleme yeteneğine sahiptir.
Scout® Pro Max, analog ve dijital ton üretimi ile kablo izleme imkanı sunar ve 20 adede kadar uzaktan kumanda ile kablo yerlerini belirleyebilir. Ek olarak, PoE (Power over Ethernet) algılama, ağ bağlantı hızlarını tespit etme, hub blink testi ve POTS (Plain Old Telephone Service) testi gibi özelliklere sahiptir.

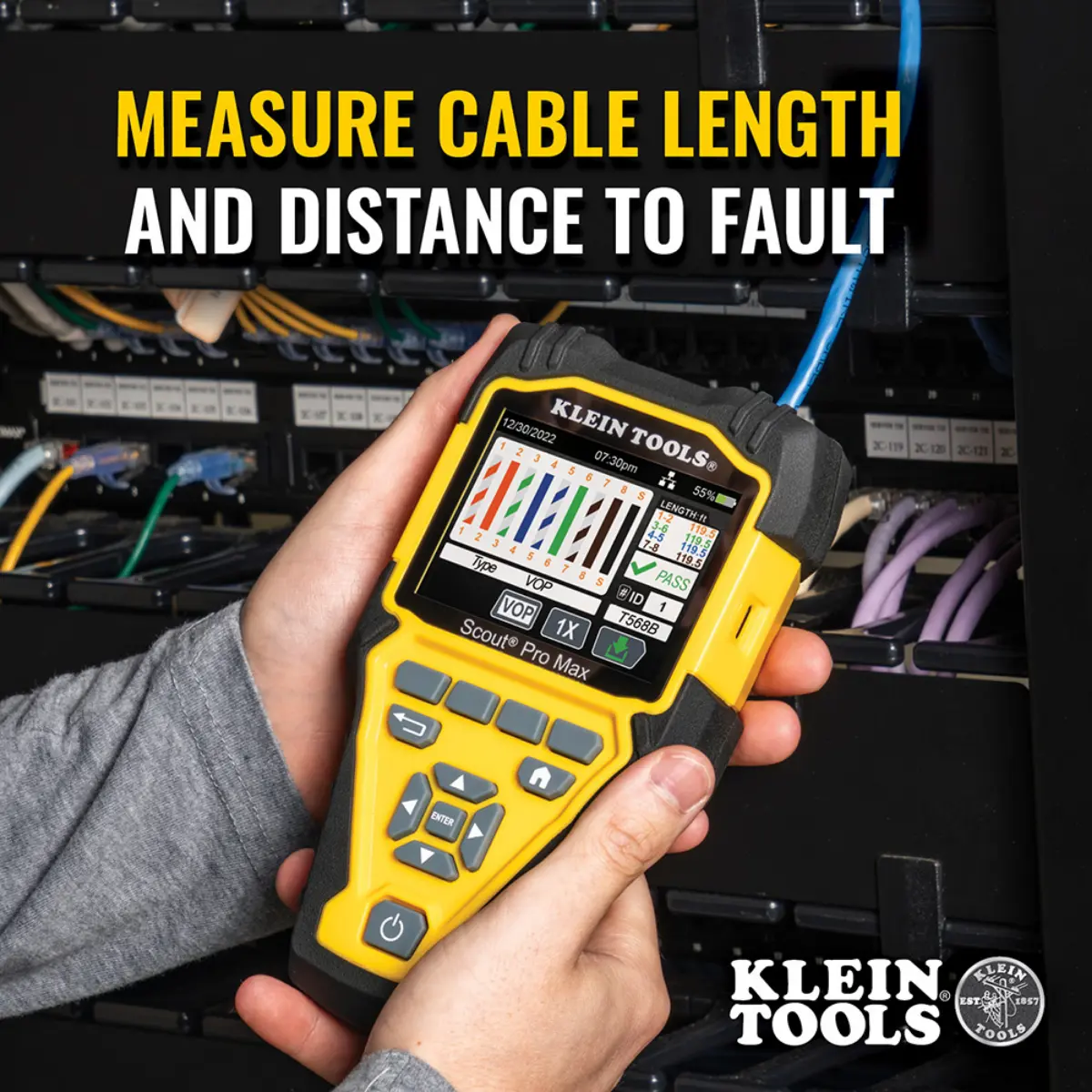

Bu cihaz, 2000 feet’e (610 m) kadar kablo uzunluğunu ölçebilir ve TDR (Time Domain Reflectometry) teknolojisi ile hatalara olan mesafeyi belirleyebilir. Dahili hafızası sayesinde test sonuçlarını depolayabilir, indirebilir ve raporlayabilir. Büyük, arka aydınlatmalı renkli ekranı sayesinde, farklı ışık koşullarında bile kolayca okunabilir.
VDV501-770 modeli, dayanıklı yapısıyla 2 metreye kadar düşmelere karşı dayanıklıdır ve 3 adet AA alkalin pil ile çalışır. Ağ yöneticileri, telekomünikasyon uzmanları, elektrikçiler ve teknik servis ekipleri için ideal bir çözüm sunar.
Geniş Kablo Test Desteği
- RJ45 (Ethernet) Kabloları: Cat5e, Cat6, Cat6A ağ kablolarını test edebilir.
- Koaksiyel Kablolar: RG59, RG6 ve diğer video kablolarının sürekliliğini kontrol eder.
Bağlantı Testi ve Arıza Tespiti
- Açık Devre ve Kısa Devre: Hataları algılar.
- Ters Bağlantı ve Ayrık Çift: Bağlantı hatalarını tespit eder.
- Uzaktan Test Ünitesi: Farklı noktalardan kabloları test edebilme.

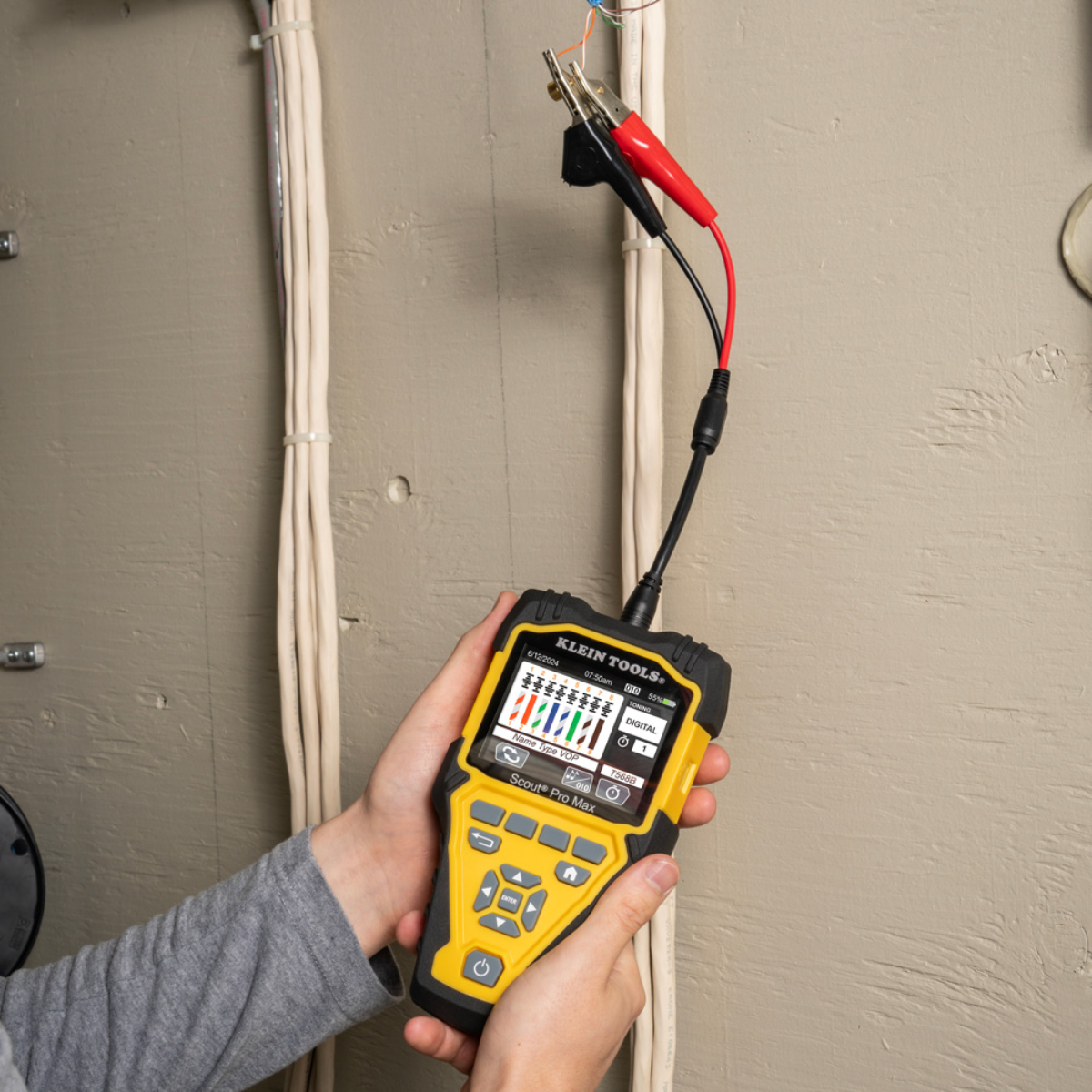

Kablo Takibi ve Tonlama
- Ton Üretme: Kabloyu hızlı bir şekilde tespit etme imkanı sunar.
- Analog Ton Jeneratörleri ile Uyumluluk: Ağ kablolarını izleme ve takip imkanı sağlar.
PoE (Power over Ethernet) Algılama
- PoE Tespiti: IEEE 802.3af ve 802.3at standartlarına uygun olarak güç tespiti yapar.
Ethernet Kablo Uzunluğu Testi
- Uzunluk Testi: Kabloların uzunluğunu ölçer ve arıza tespit sürecini hızlandırır.
Dayanıklı ve Ergonomik Tasarım
- 2 Metreye Kadar Düşmeye Dayanıklı: Sağlam yapısı ile zorlu saha koşullarına uygundur.
- Kolay Taşınabilirlik: Hafif yapısı ile saha çalışmalarına uygun.
Enerji Verimliliği
- Pil: 9V pil ile çalışır (dahil).
- Uzun Pil Ömrü: Kesintisiz kullanım sağlar.
Boyutlar ve Ağırlık
- Uzunluk: 16.5 cm (6.5 inç)
- Genişlik: 7.6 cm (3.0 inç)
- Yükseklik: 4.1 cm (1.6 inç)
- Ağırlık: 312 gram (11 oz) (pil dahil)
| Özellik | Açıklama |
| Model Numarası | VDV501-770 |

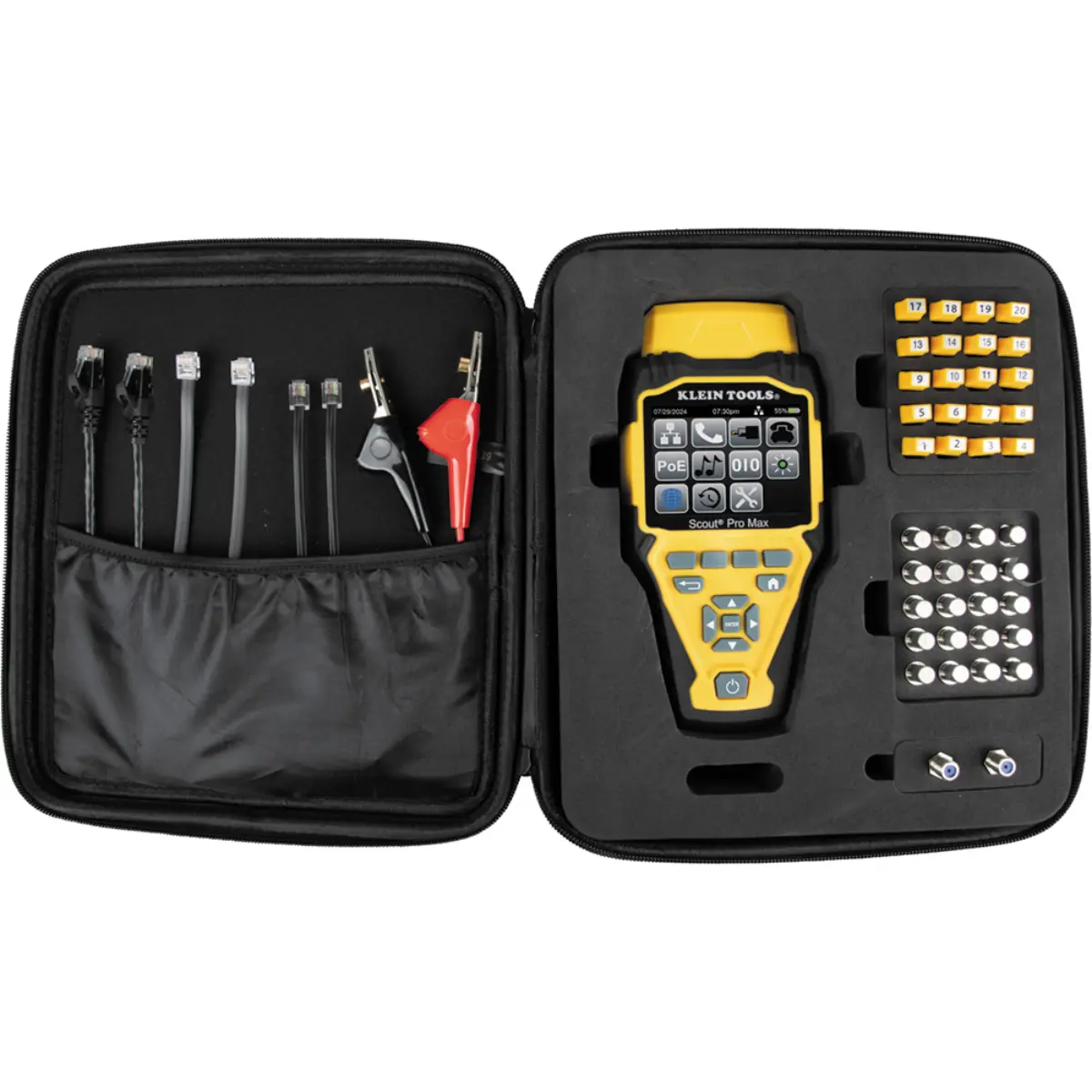

| Ürün Tipi | Ağ Kablosu Test Cihazı ve Uzaktan Seti |
| Desteklenen Kablo Türleri | - Twisted Pair (Çift Bükümlü) Kablolar: UTP, STP, FTP, SSTP - Koaksiyel Kablolar: RG59, RG6/6Q, RG7, RG11 - Telefon Kabloları: 3 ve 4 iletkenli |
| Konektör Tipleri | RJ11, RJ12, RJ45, F-Connector (Koaksiyel) |

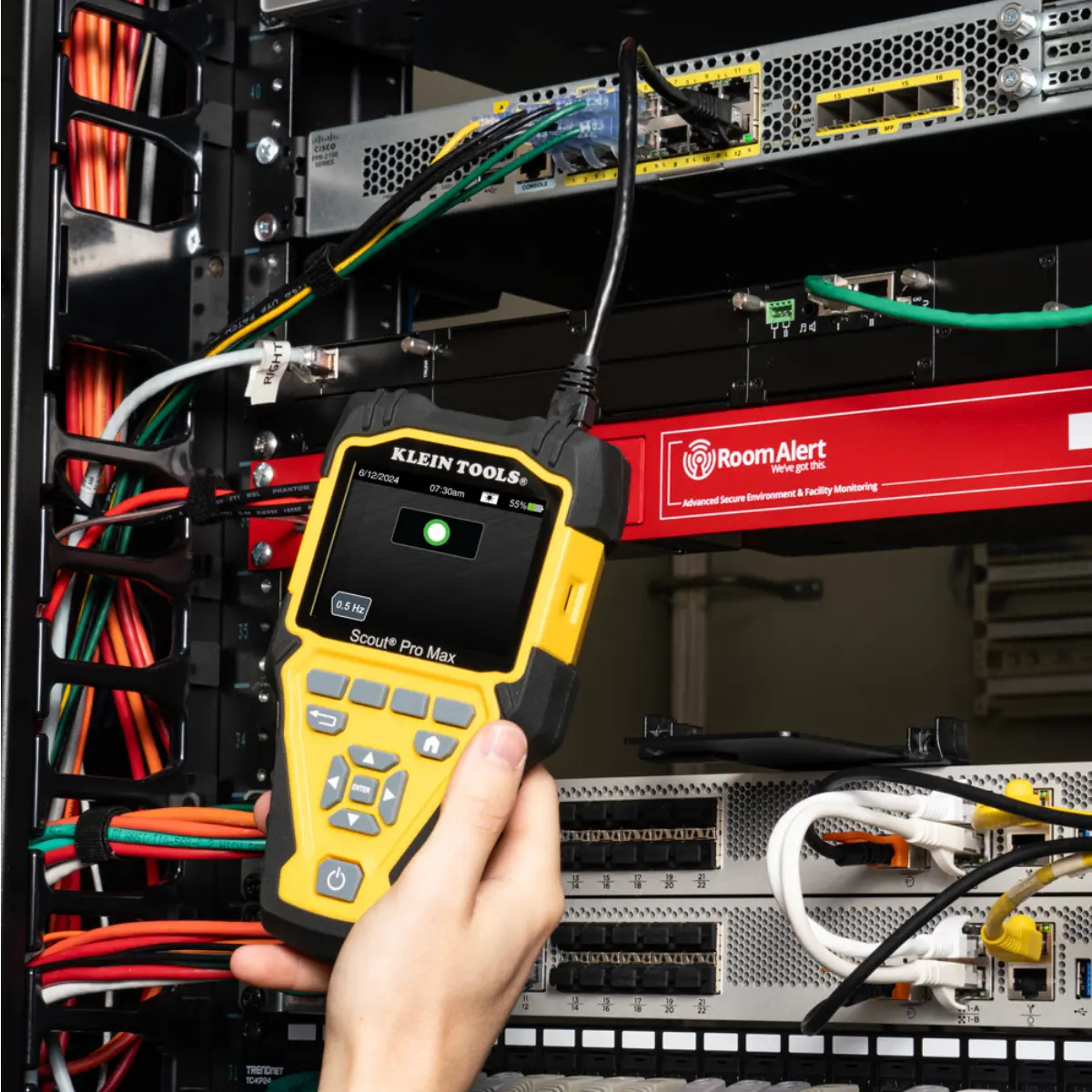

| Test Fonksiyonları | - Kablo sürekliliği ve haritalama testi - Açık devre, kısa devre, ters bağlantı, ayrık çift ve ekranlı kablo tespiti - Kablo uzunluğu ölçümü - Ton üretimi ve kablo izleme - PoE tespiti - Hub Blink özelliği (Anahtar portunun belirlenmesi) |
| Kablo Uzunluk Ölçümü | 200 metreye (656 ft) kadar ölçüm, ±5% doğruluk oranı |
| PoE Tespiti | IEEE 802.3af/at standartlarıyla uyumludur, DC Voltaj Aralığı: 5V - 56V |
| Ton Üretimi ve Kablo Takibi | 5 farklı tonlu sinyal, analog ton üretme yeteneği, analog prob (opsiyonel) ile birlikte kullanılabilir |
| Ekran | Arka aydınlatmalı LCD ekran |

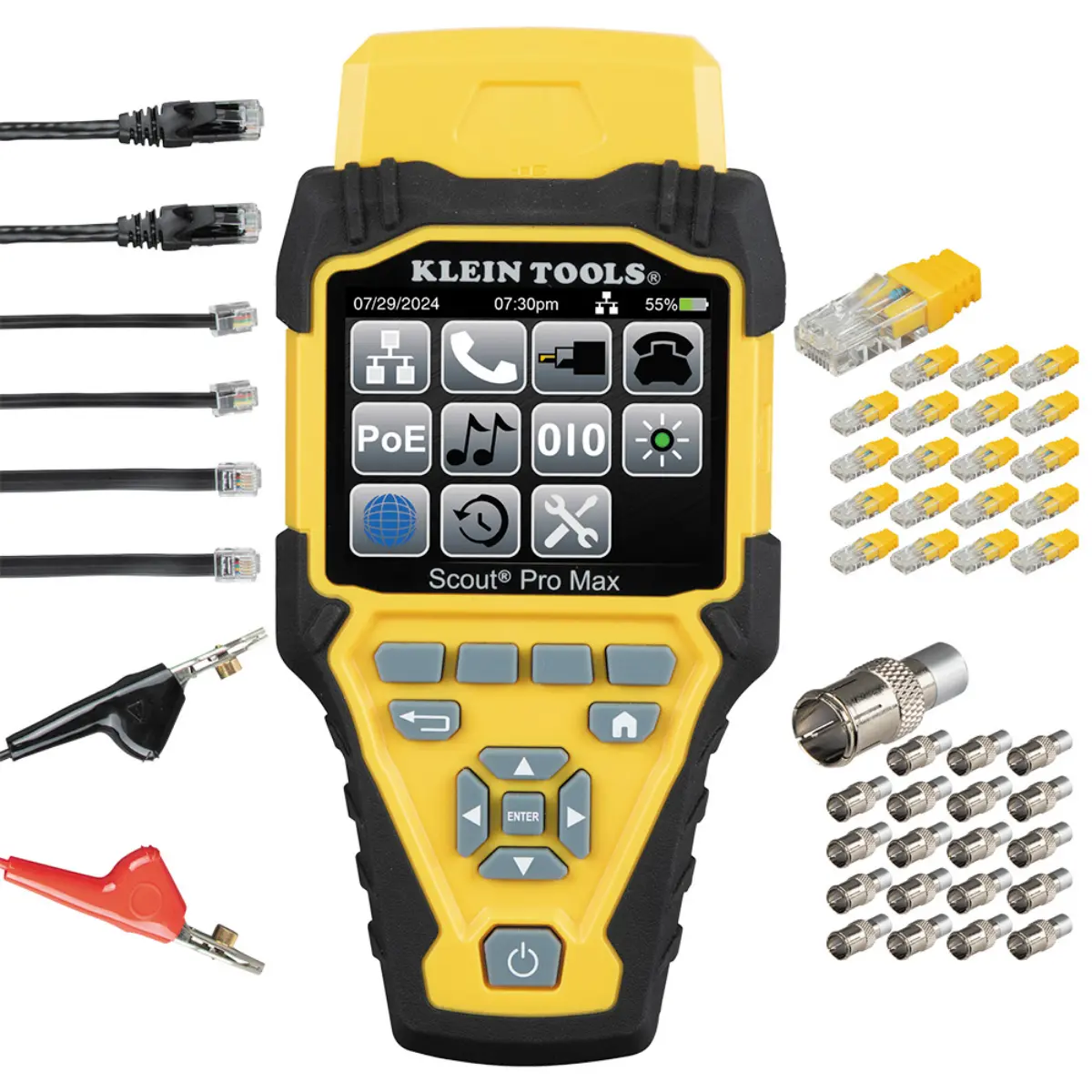

| Uzaktan Üniteler | RJ45 Uzaktan Modüller: 1 ila 19 numaralı, Koaksiyel Uzaktan Modüller: 1 ila 19 numaralı |
| Otomatik Kapanma | 10 dakika işlem yapılmadığında otomatik olarak kapanır |
| Güç Kaynağı | 9V alkalin pil (cihazla birlikte gelir) |
| Pil Ömrü | Yaklaşık 20 saat sürekli kullanım |
| Boyutlar | - Uzunluk: 154,4 mm (6,08 inç) - Genişlik: 71,1 mm (2,80 inç) - Yükseklik: 36,6 mm (1,44 inç) |
| Ağırlık | 272 g (9,6 oz) (pil dahil) |
| Çalışma Sıcaklığı | 0°C ila 50°C (32°F ila 122°F) |
| Depolama Sıcaklığı | -10°C ila 60°C (14°F ila 140°F) |
| Bağıl Nem Dayanımı | %10 ila %90 bağıl nem (yoğuşmasız) |
| Düşme Dayanıklılığı | 2 metreye (6,6 ft) kadar düşmeye dayanıklı |
| Koruma Sınıfı | IP40 (Toza ve su sıçramalarına karşı korumalı) |
| Standartlar ve Sertifikalar | CE Sertifikası, FCC Uyumluluğu, IEEE 802.3af/at PoE Standartları |
| Kullanım Alanları | - Veri, ses ve video kablolama sistemlerinin testi - Ağ kurulumları ve bakım - Telekomünikasyon ve kablo TV uygulamaları - Ev otomasyonu ve güvenlik sistemleri kurulumu |
