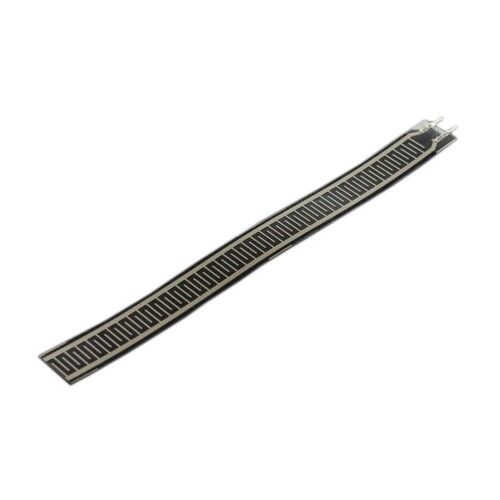

Kuvvet Sensörü RP-L-170

Kuvvet Sensörü RP-L-170

20gr/10kg 170mm Resistif İnce Esnek Film Basınç Algılayıcı Analog Çıkış Pressure Force

     RP-L-170, 170 mm uzunluğa sahip, esnek yapılı ince film tabanlı bir basınç kuvvet sensörüdür. Yüksek hassasiyette 20gr ile 10kg arasındaki kuvvetleri ölçme imkanı sağlar. Çok düşük güç harcamasına sahiptir ve aşırı hızlı tepki süresi vardır. İnce uzun yapısı vardır.

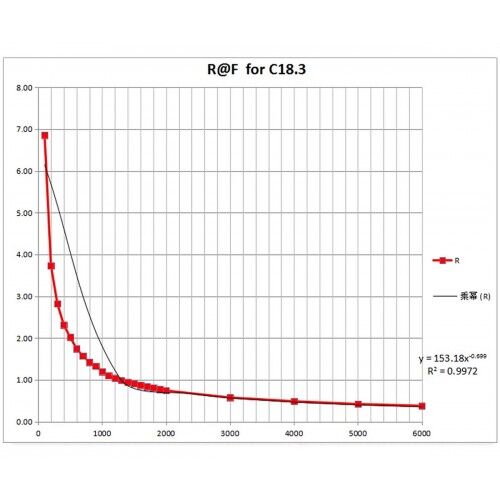

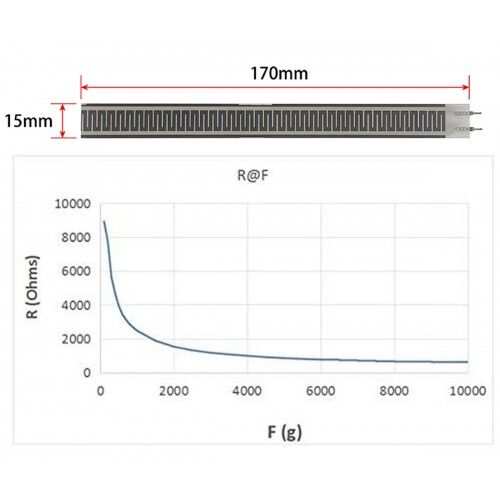

     Basınç algılayıcı iletken materyalden ince yapıda üretilmiştir. Üst kısımda basınç algılayıcı kat film ile kaplanmıştır. Alt kısımda ise ince film ve iletken malzemeler bulunur. Üst kısımdan baskı oluştuğunda alt kısımdaki iletken kısımlarda temas ederler. Bu şekilde direnç değişimi olmaktadır. Kuvvet arttıkça çıkış direnci azalır.

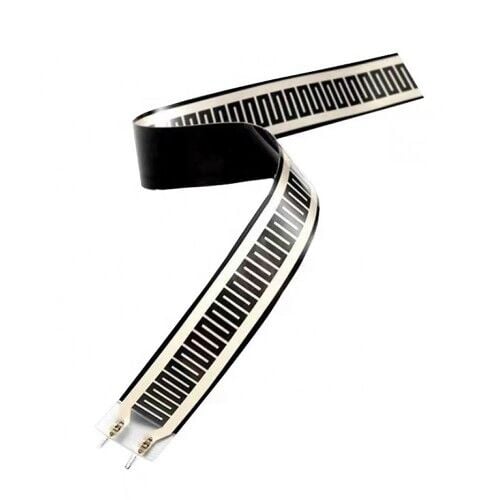

     Ultra ince ve esnek yapısı sayesinde dar alanlara, eğimli yüzeylere veya geniş temas alanlarına kolayca entegre edilebilir. Kuvvet yoğunluğu, şiddeti ve uygulama sıklığının izlenmesine imkan tanır. Bu özellikleriyle basınç anahtarları, yatak ve varlık algılama sistemleri, akıllı ayakkabı tabanları, tıbbi ve rehabilitasyon cihazları gibi birçok profesyonel uygulamada tercih edilir.

     Sensör EMI ve ESD üretmez, gürültüsüz çalışır. Düşük sürünme değeri sayesinde uzun süreli statik yük altında ölçüm kararlılığını korur. Yüksek çevrim ömrü ile endüstriyel ve sürekli kullanım senaryolarına uygundur.

Avantajlar:

• Esnek kıvrılabilir ince film sensör.
• Yüksek stabilite ve kararlılık
• Yüksek hassasiyet zayıf ve statik kuvvetleri basınçları algılama.
• Kuvvet değişimi bir adc üzerinden okunabilir.
• Kolay kullanım.
• Uzun kullanım ömrü.
• Geniş uygulama alanı

Özellikler:

•     Model: RP-L-170
•     İnce film yapı
•     Algılama tipi: Basınç / Kuvvet (direnç tabanlı)
•     Çıkış sinyali: Analog
•     Tetikleme kuvveti: 20gr
•     Başlangıç direnci: >10Mohm
•     Kuvvet basınç ölçüm aralığı: 20gr / 10kg
•     Çalışma ömrü: 1 Milyon kez basma
•     Tepki süresi: <10ms
•     Aktivasyon süresi: <10ms
•     EMI oluşturmaz
•     ESD oluşturmaz
•     Çalışma sıcaklığı: -40C /  65C
•     Kalınlık: 0,35mm

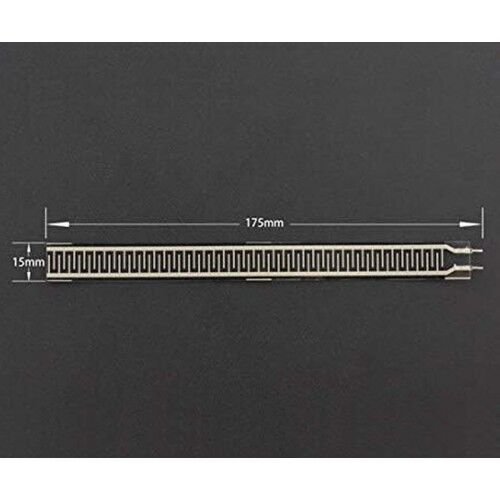

•     Boyutlar: 17.5cm x 1.5cm
•     Ağırlık:  1gr

Uygulama alanları:

• Basınç anahtarı ve eşik algılama sistemleri
• Yatak, koltuk ve varlık izleme uygulamaları
• Akıllı ayakkabı tabanı ve basınç dağılım ölçümü
• Tıbbi cihazlar ve rehabilitasyon ekipmanları
• Robotik sistemlerde dokunma ve kavrama kuvveti algılama
• Endüstriyel süreç izleme ve aşırı yük algılama
