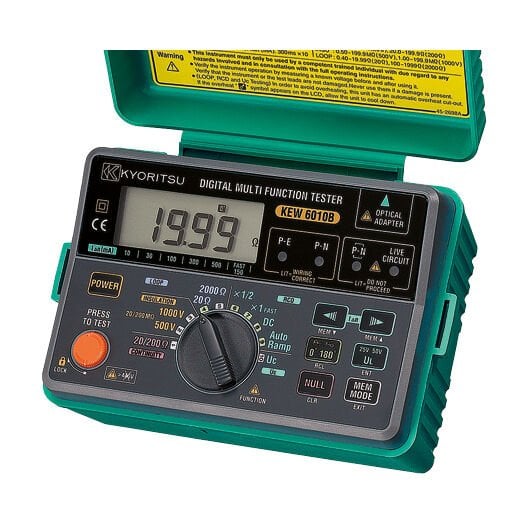

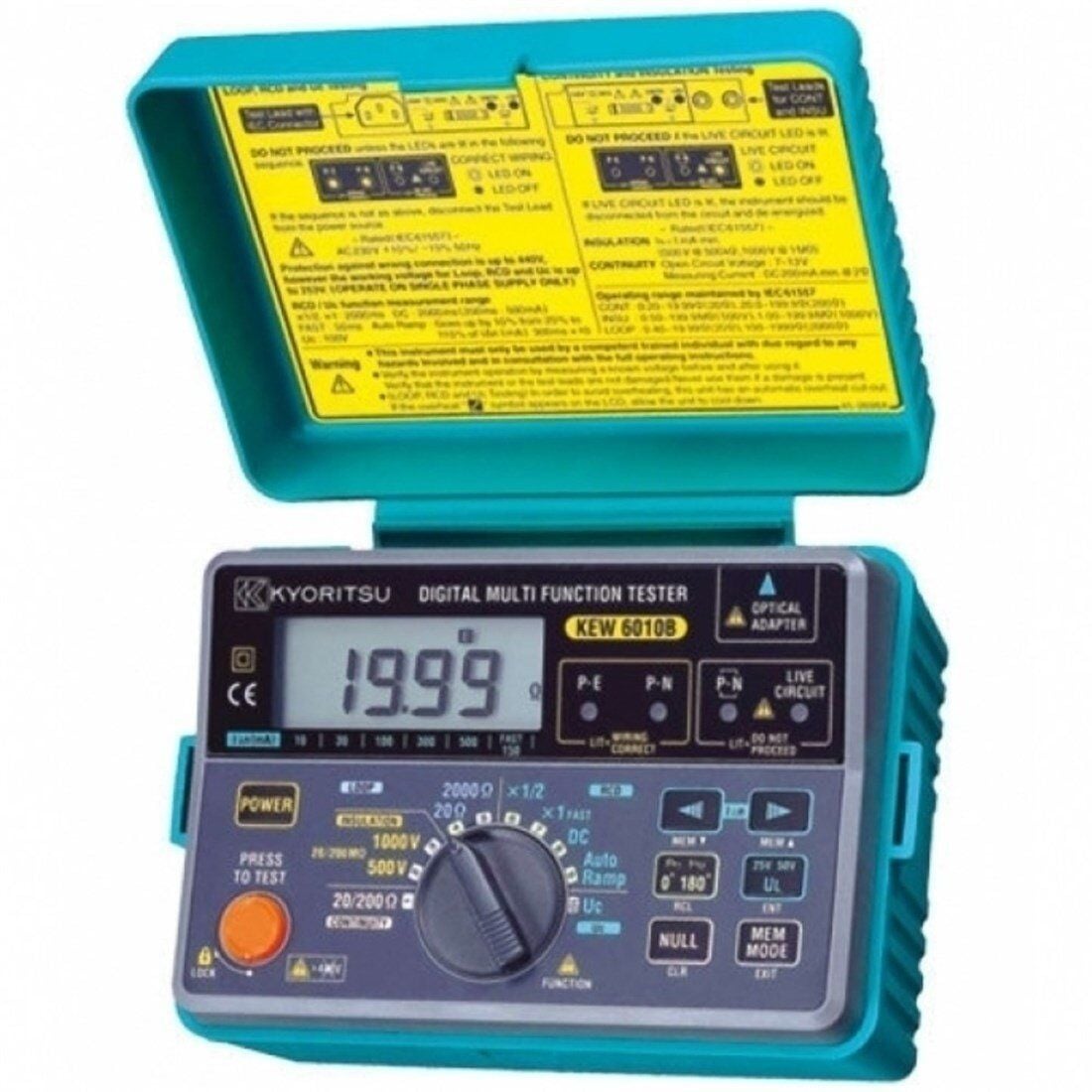

Kyoritsu KEW 6010B 5 Fonksiyonlu Test Cihazı
5 Fonksiyonlu Test Cih. (Loop, RCD, Süreklilik, İzolasyon, Dokunma voltajı, Hafızalı)
İş Güvenliği Test Cihazı
- Süreklilik:
20/200Ω
200mA Test Akımı
- İzolasyon testi:
500/1000V, 20/200MΩ
1mA Anma Test Akımı
- Loop Empedans:
20/2000Ω
2000Ω de 15mA Test Akımı (sigortayı attırmadan)
- RCD:
10/30/100/300/500mA
x1/2, x1, Fast Trip (40ms), DC, Otomatik Rampa
- Büyük tip RCD’lerin testi:
Standart, Seçici, AC ve A (DC hassas kesiciler)
- Uc (Dokunma Gerilimi): 100V
- IEC 61010-1, IEC 61557 için tasarlanan
- Hafıza: 300 ölçüm sonucu
- Saklanan veriler opsiyonel satın alınabilecek Optik Adaptör Model 8212-USB veya 8212-RS232C üzerinden bilgisayara transfer edilebilir.
| Süreklilik Testi | |
| Ölçüm Kademesi | 20/200Ω (Otomatik kademe) |
| Açık Devre Voltajı | > 6V |
| Kısa Devre Akımı | > 200mA |
| Doğruluk | ±(3%rdg + 3dgt) |
| İzolasyon Direnci Testi | |
| Ölçüm Kademesi | 20/200MΩ (Otomatik kademe) |
| Test Voltajı | 500/1000V |
| Açık Devre Voltajı | +20% – 0% |
| Anma Akımı | > 1mA |
| Doğruluk | ± (3%rdg + 3dgt) |
| Loop Empedans Testi | |
| Empedans Aralığı | 20/2000Ω |
| Anma Gerilimi | 230V + 10% – 15%(50Hz) |
| Normal Test Akımı | 20Ω:25A/10ms 2000Ω:15mA/350ms maks. |
| Doğruluk | ±(3%rdg + 8dgt) |
| RCD Testi | |
| Test Akımı (Test Akımı Süresi) |
x1/2, x1: 10, 30, 100, 300, 500mA (2000ms) Hızlı: 150mA (50ms) DC: 10, 30, 100, 300mA (2000ms), 500mA (200ms) Rampa Testi: IΔn’nin %20’sinden başlayıp %10 artarak %110’a kadar çıkar. 300ms×10 |
| Anma Voltajı | 230V + 10% – 15% 50Hz |
| Doğruluk | Test Akımı için x1/2: -8%-2% x1, HIZLI: +2%+8% DC: ±10% Rampa: ±4% Atma Süresi için ±(1%rdg + 3dgt) |
| Uc Testi | |
| Ölçüm Kademesi | 100V |
| Anma Voltajı | 230V + 10% – 15% (50Hz) |
| Test Akımı | 5mA, IΔn = 10mA için 15mA, IΔn = 30/100mA için 150mA, IΔn = 300/500mA için |
| Doğruluk | +5%+15%rdg, ±8dgt |
| Genel Özellikler | |
| Güvenlik Sınıfı | IEC 61010-1 CAT.III 300V Kirlilik Derecesi 2 IEC 61557-1, 2, 3, 4, 6, 10, IEC 60529 (IP40) |
| Güç Kaynağı | R6 veya LR6 × 8 |
| Boyutlar | 175(L) × 115(W) × 86(D)mm |
| Ağırlık | Yaklaşık 840g |
| Aksesuarlar | 7122B (Test kablosu) KAMP10 (IEC Konektörlü Test Kablosu) Test kablosu için çanta Omuz askısı Kullanma kılavuzu(İng.) |
| Opsiyonel | 7133B (Dağıtım panosu için test kabloları) 8212-RS232C (RS232C adaptörü “KEW Report” yazılımı için) 8212-USB (USB adaptorü with “KEW Report” yazılımı için) |
Çok Fonksiyonlu Test Cihazı: Elektriksel Güvenliği Sağlamak İçin İdeal Çözüm
Çok fonksiyonlu test cihazı, elektriksel testlerin doğru ve güvenilir bir şekilde yapılmasını sağlamak için geliştirilmiş, kapsamlı özelliklere sahip bir cihazdır. Elektriksel güvenlik, endüstriyel tesislerden ev kullanımlarına kadar her alanda kritik öneme sahiptir. Bu cihazlar, kullanıcıların topraklama testi, izolasyon testi, frekans ölçümü ve daha birçok önemli testi kolayca yapmalarına olanak tanır.
Gelişmiş teknolojilere sahip olan çok fonksiyonlu test cihazları, dijital ekran, Bluetooth bağlantısı gibi modern özelliklerle donatılmıştır. Elektriksel sistemlerin güvenliğini sağlayan bu cihazlar, iş güvenliği açısından büyük bir önem taşır. Elektrik tesisatlarının düzenli aralıklarla test edilmesi, olası kazaları ve yangın risklerini en aza indirger.
Bu makalede, çok fonksiyonlu test cihazı ürünlerinin özelliklerini, kullanım alanlarını ve önemli avantajlarını detaylı bir şekilde inceleyeceğiz.
Çok Fonksiyonlu Test Cihazlarının Temel Özellikleri
Çok fonksiyonlu test cihazı ürünleri, genellikle aşağıdaki testleri yapabilen cihazlardır:
- Topraklama Testi: Topraklama hatalarını hızlıca tespit ederek, güvenli bir elektriksel sistem sağlanır.
- İzolasyon Testi: Yüksek gerilimle yapılan izolasyon testleri, sistemdeki kaçak akım risklerini ortadan kaldırır.
- RCD Testi: Kaçak akım rölesi (RCD) testi, olası elektriksel kazaları önlemek için kritik bir güvenlik kontrolüdür.
- Faz Sırası Testi: Elektrik tesisatındaki faz sırasını kontrol ederek, ters bağlantı durumları engellenir.
- Sürekli Testi (PAT): Elektriksel cihazların güvenliğini denetler ve bakım ihtiyaçlarını belirler.
- Frekans Ölçümü ve Voltaj Testi: Voltaj ve frekans ölçümleri yaparak, elektriksel cihazların düzgün çalışıp çalışmadığı test edilir.
Bu cihazlar ayrıca Bluetooth bağlantısı, dijital ekran, USB bağlantısı ve gelişmiş kullanıcı menüsü gibi modern özelliklere sahiptir. Bu özellikler, testlerinizi daha verimli ve kolay hale getirir.
Çok Fonksiyonlu Test Cihazı Nerelerde Kullanılır?
Çok fonksiyonlu test cihazları, geniş bir kullanım alanına sahip olup, aşağıdaki sektörlerde yaygın olarak tercih edilmektedir:
- 1. Endüstriyel Elektrik Tesisatları
- Endüstriyel tesislerde elektriksel güvenlik hayati önem taşır. Çok fonksiyonlu test cihazları, topraklama testi, izolasyon testi ve RCD testi gibi işlemleri hızlı ve güvenli bir şekilde yaparak, tesisin elektriksel sistemini sürekli olarak denetler.
- 2. Elektrik Mühendisliği
- Elektrik mühendisleri, projelerin topraklama hatası tespiti ve izolasyon direnci testi gibi işlemlerini bu cihazlarla kolayca gerçekleştirebilir. Böylece projelerde yüksek güvenlik seviyesi sağlanır.
- 3. Ev Kullanımı ve Elektriksel Güvenlik
- Evlerde elektriksel güvenlik, kaçak akım gibi tehlikelere karşı düzenli olarak test edilmelidir. Ev sahipleri, çok fonksiyonlu test cihazları sayesinde kendi sistemlerini test edebilir ve olası elektriksel arızaları erkenden tespit edebilir.
- 4. Teknik Servis ve Bakım
- Teknik servis ve bakım uzmanları, pat testi (Sürekli test) ile cihazların güvenliğini kontrol edebilir. Ayrıca, voltaj testi ve frekans ölçümü gibi işlemleri de düzenli olarak yaparak cihazların verimli çalışmasını sağlarlar.
- 5. Yapı ve İnşaat Alanları
- Yapı inşaatlarında, elektriksel tesisatlar ve ekipmanlar doğru şekilde test edilmelidir. Faz sırası testi, topraklama testi ve RCD testi gibi kontroller, güvenli bir yapının inşa edilmesine olanak tanır.
- Bir çok fonksiyonlu test cihazı alırken aşağıdaki faktörlere dikkat etmeniz önemlidir:
- Test Fonksiyonları: İhtiyacınız olan test fonksiyonlarının cihazda bulunduğundan emin olun. Topraklama, izolasyon, RCD testi ve diğer fonksiyonlar gereksinimlerinize göre değişir.
- Ekran ve Menü Kolaylığı: Cihazın ekranının okunabilir ve menüsünün kullanıcı dostu olması, kullanım sırasında size büyük kolaylık sağlar.
- Bağlantı Özellikleri: Bluetooth bağlantısı ve USB bağlantısı gibi modern özellikler, cihazın kullanımını ve verilerin kaydedilmesini daha pratik hale getirir.
- Hafıza ve Veri Depolama: Dahili hafıza özellikli cihazlar, test sonuçlarını saklayarak tekrar erişmeyi sağlar.
- Taşınabilirlik ve Dayanıklılık: Cihazın taşınabilir olması ve zorlu koşullara dayanıklı olması uzun vadeli kullanım için önemlidir.
- Neden Çok Fonksiyonlu Test Cihazı Seçmelisiniz?
- Geniş Fonksiyon Yelpazesi: Birçok elektriksel testi aynı anda yapabilirsiniz. Topraklama testi, izolasyon testi ve RCD testi gibi fonksiyonlarla güvenliğinizi sağlar.
- Kullanım Kolaylığı: Türkçe menü, renkli ekran ve yardım menüsü sayesinde, cihazı kullanmak son derece kolaydır.
- Modern Bağlantı Seçenekleri: Bluetooth ve USB bağlantıları, verilerinizi hızlı bir şekilde kaydetmenize ve cihazları dijital ortamda analiz etmenize olanak tanır.
- Yüksek Doğruluk ve Güvenilirlik: Elektriksel testlerin yüksek doğrulukla yapılması, güvenli bir elektriksel sistem sağlamak için kritik öneme sahiptir.
- Sonuç
- Çok fonksiyonlu test cihazları, elektriksel sistemlerin güvenliğini sağlamak için hayati öneme sahiptir. Topraklama testi, izolasyon testi, RCD testi ve frekans ölçümü gibi fonksiyonlarla donatılan bu cihazlar, farklı alanlarda güvenliği sağlayarak yüksek doğrulukla test yapmanızı sağlar. Bluetooth bağlantısı ve USB bağlantısı gibi modern özellikler, kullanıcı deneyimini üst seviyeye çıkarır. Elektriksel güvenliği en üst düzeyde tutmak için çok fonksiyonlu test cihazı satın alarak iş yerinizde veya evinizde yüksek güvenliği sağlayabilirsiniz.
- Eğer siz de çok fonksiyonlu test cihazı almak istiyorsanız, sitemizden hemen sipariş verebilir ve profesyonel test cihazı avantajlarından yararlanabilirsiniz.
