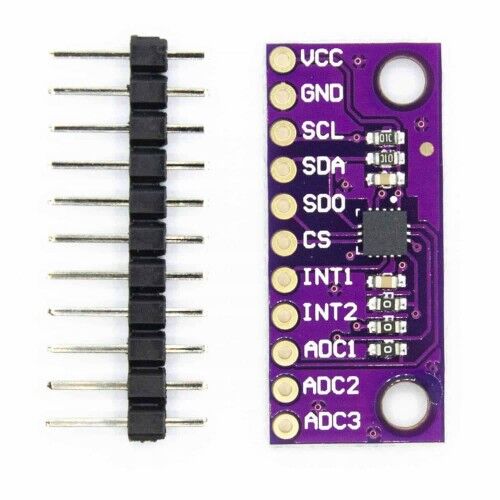

Lis3dsh İvme Ölçer Modül

Lis3dsh İvme Ölçer Sensör Modülü

3 Eksen 16 Bit Adc I2c Spi ±2g ±4g ±6g ±8g ±16g Gömülü Fsm Yön Pozisyon Dönme Eğim Hareket Algılayıcı Robot Sıcaklık Sensörü

     Bu modülde LIS3DSH tabanlı üç eksenli lineer ivme sensörüdür. Ultra düşük güç tüketimi, yüksek çözünürlükte veri çıkışı, geniş ölçüm aralığı ve gömülü durum makinesi (FSM) ile gelişmiş hareket algılama uygulamaları için tasarlanmıştır. Arduino, STM32, ESP32 ve diğer mikrodenetleyicilerle I2c veya Spi üzerinden kolayca kullanılabilir.

     Projelerinizde sadece hareketin varlığını değil, detaylarını da yüksek hassasiyetle yakalamak istiyorsanız LIS3DSH tam size göre. Bu modül, STMicroelectronics'in "Nano" ailesine ait, ultra düşük güç tüketen, yüksek performanslı 3 eksenli lineer ivmeölçeridir.

     Modül üzerinde ek olarak 3 adet analog giriş, programlanabilir iki kesme çıkışı, gömülü sıcaklık sensörü, 16 bit veri çıkışı ve FIFO tamponu bulunur.

     Standart ivmeölçerlerin aksine LIS3DSH, programlanabilir iki adet gömülü durum makinesine (Finite State Machine) sahiptir. Bu özellik, sensörün ana işlemciyi (Arduino vb.) uyandırmadan belirli hareket kalıplarını (sallama, çift dokunma, düşme vb.) kendi içinde algılamasını sağlar. Bu da pil ile çalışan projelerde muazzam bir enerji tasarrufu ve işlemci yükünde azalma demektir.

Avantajlar:

• ±2g'den ±16g'ye kadar geniş ölçüm aralığı sayesinde robotik, denge sistemleri, hareket analizi ve titreşim ölçümleri için uygundur.
• Gömülü FIFO ve FSM özellikleri, mikrodenetleyici üzerindeki işlem yükünü azaltır.
• 16 bit çözünürlük yüksek hassasiyette ölçüm sağlar.
• 10000g şok dayanımı, zorlu endüstriyel ortamlarda kullanım imkanı sunar.

Özellikler:

• Entegre Lis3dsh
• Çalışma voltajı:  DC  1.7V  /  3.6V
• Ölçüm ekseni: 3 eksen (X, Y, Z)
• Ölçüm aralığı: ±2g / ±4g / ±6g / ±8g / ±16g (Programlanabilir)
• Hassasiyet:  16-bit Data Output
• İletişim:   I2c / Spi
• Çıkış veri hızı (ODR): 3.125Hz / 1.6kHz
• Dahili sıcaklık sensörü
• Dahili FIFO tamponu (veri saklama için)
• Gömülü iki adet programlanabilir durum makinesi (FSM)
• Ekstra 3 adet analog giriş (ADC1, ADC2, ADC3)
• Programlanabilir kesme çıkışları (INT1, INT2)
• 10000g darbe dayanımı
• Bağımsız IO beslemesi: 1.8V
• Ultra düşük güç tüketimi
• Renk:  Mor
• Çalışma sıcaklığı:  -20C  /  65C
• 2  adet montaj deliği
• 11 Pin bağlantı erkek header soketi

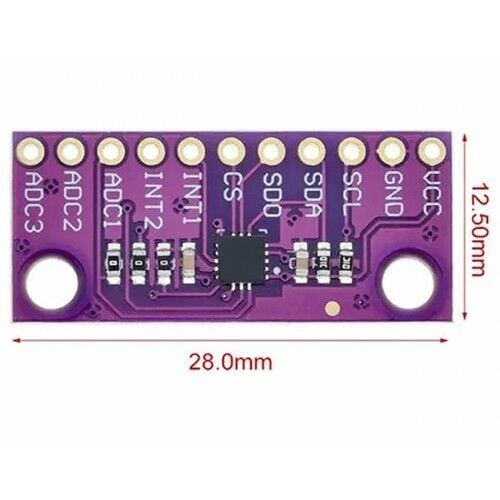

• Boyutlar:   29 x 12.6mm
• Ağırlık: 3gr
