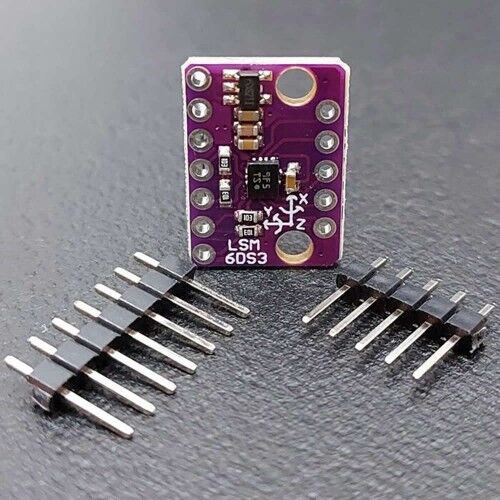

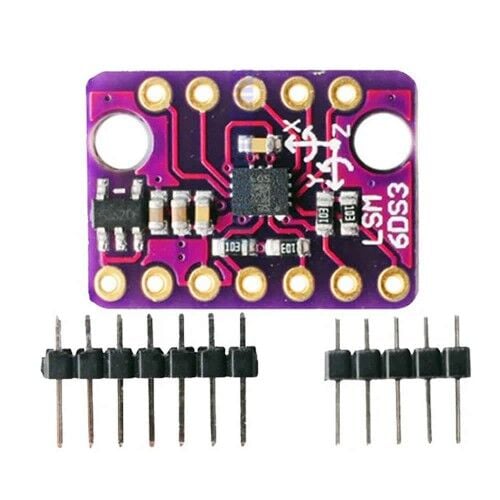

Lsm6ds3 İvme Ölçer Sensör Modül

Lsm6ds3 İvme Ölçer Jiroskop Sensör Modülü

6 Eksen 16 Bit Adc I2c Spi ±16g ±2000dps Yön Pozisyon Dönme Eğim Hareket Algılayıcı Robot Drone Telefon Adım Sayma Titreşim

     LSM6DS3, yüksek performanslı 3 eksenli dijital ivme ölçer ve 3 eksenli dijital jiroskopu tek bir çipte birleştiren, sistem içindeki diğer sensörlerden gelen verileri işleyebilen gelişmiş bir IMU (Inertial Measurement Unit) modülüdür.

     Stm firmasının mems teknolojisi ile üretilen bu sensör, özellikle hareket algılama, titreşim ölçümü, dengeleme robotları ve drone projeleri için mükemmel bir çözümdür. Kart üzerindeki 8 kbyte dahili FIFO tampon belleği sayesinde, verileri anlık olarak mikrodenetleyiciye (Arduino, ESP32 vb.) göndermek yerine depolayabilir; bu sayede işlemcinizin uyku modunda kalmasını sağlayarak ciddi enerji tasarrufu sunar.

     Kart üzerindeki SCX ve SDX pinleri sayesinde bu sensörü bir "Sensör Merkezi" olarak kullanabilir, harici bir manyetometreyi (pusula) direkt bu karta bağlayarak verileri ana işlemciye tek hat üzerinden aktarabilirsiniz.

Avantajlar:

•     Yüksek Hassasiyet: Düşük gürültü seviyesi ve yüksek kararlılık.
•     Çift Arayüz: Hem i2c hem de spi haberleşme protokollerini destekler.
•     Akıllı Özellikler: Dahili adım sayar (pedometer), düşme algılama ve uyandırma (wake-up) fonksiyonları donanımsal olarak gömülüdür.
•     FIFO Bellek: Veri kaybını önleyen ve sistem verimliliğini artıran dinamik veri depolama.

Özellikler:

•     Entegre LSM6DS3
•     Çalışma voltajı:  DC  3.3V / 5V
•     Jiroskop ölçüm aralığı: ±125,±250,±500,±1000,±2000 dps (derece/saniye)
•     Ölçüm aralığı: ±2g / ±4g / ±8g / ±16g (Seçilebilir)
•     FIFO bellek:  8kB
•     Adc:  16 Bit
•     İletişim:  I2c / Spi
•     Dahili FIFO tamponu (veri saklama için)
•     Entegre sıcaklık sensörü
•     Düşük güç tüketimi
•     Renk:  Mor
•     Çalışma sıcaklığı:  -20C  /  65C
•     2  adet montaj deliği
•     12 Pin bağlantı erkek header soketi

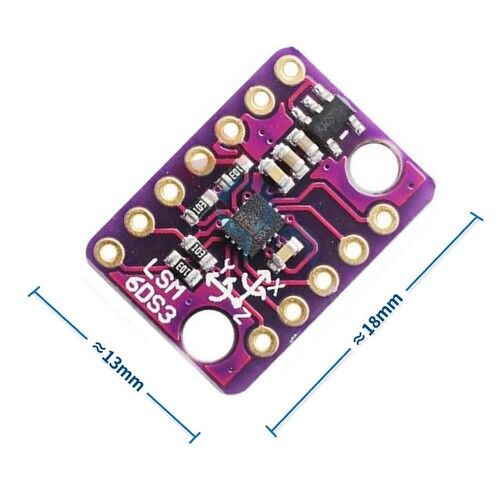

•     Boyutlar:  13mm x 18mm
•     Ağırlık: 1gr

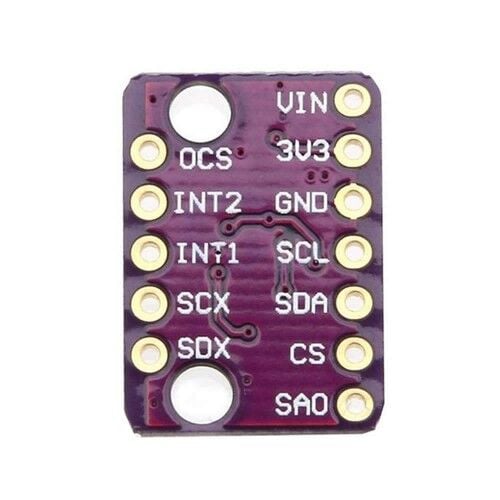

•     VCC: Beslemegirişi (3.3V - 5V)
•     GND: Toprak pini
•     SDA/SDI: I2C veri hattı / SPI veri girişi
•     SCL/SCLK: I2C saat pini / SPI saat girişi
•     SDO/SA0: SPI veri çıkışı / I2C adres seçimi (LSB)
•     CS: Entegre seçim (SPI modu için)
•     INT1 & INT2: Kesme çıkışları (Hareket algılandığında işlemciyi uyandırmak için)

• Gelişmiş robotik denge sistemleri
• IMU uygulamaları
• Drone ve stabilizasyon sistemleri
• Titreşim ölçümü
• 3D hareket algılama
• Endüstriyel kontrol sistemleri
• Arduino, STM32, ESP32 sensör projeleri
• Akıllı telefon ve tabletlerde ekran döndürme algılama
• VR/AR (Sanal Gerçeklik) kontrolcüleri
• Adımsayar ve aktivite takibi
• Titreşim analizi ve durum izleme

Paket içeriği:

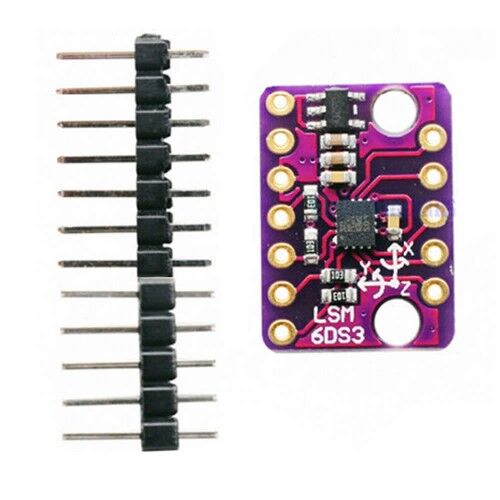

•   1 Adet Lsm6ds3 İvme Ölçer Sensör Modül
•   12 Pin Erkek header lehimsiz
