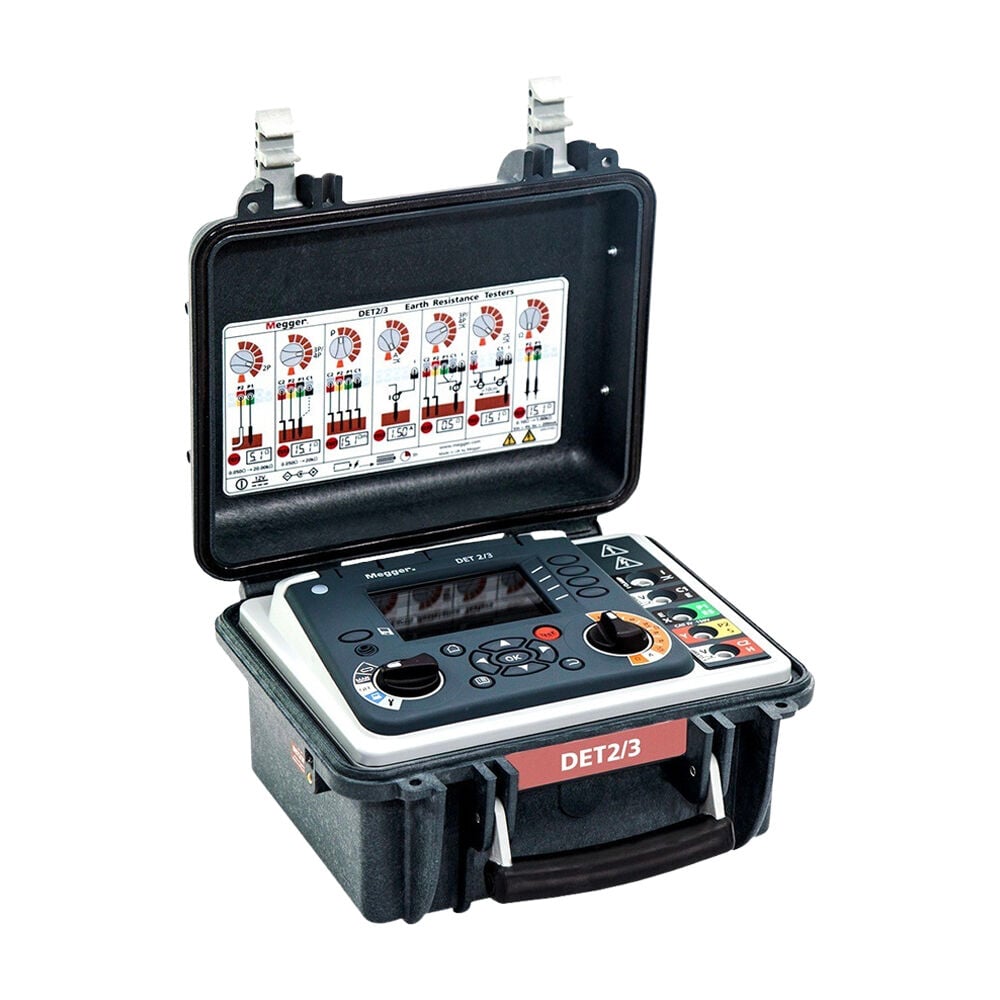

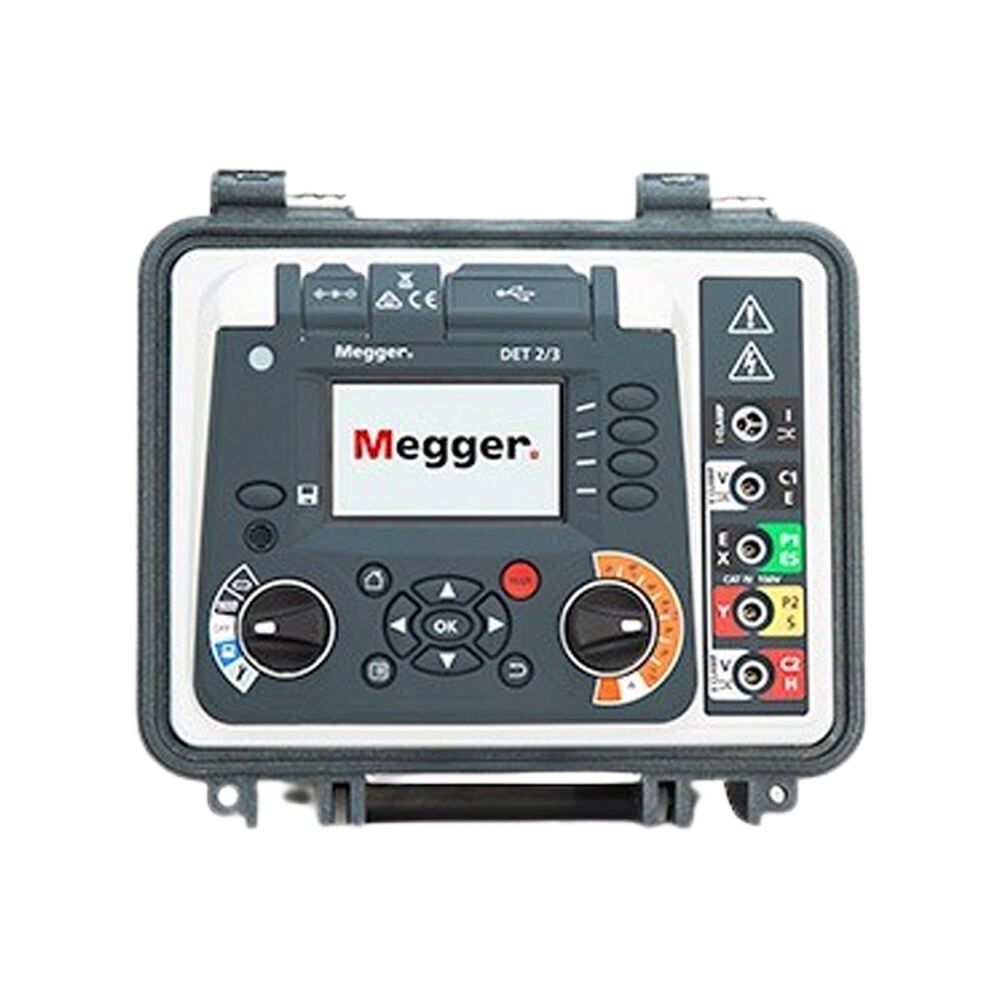

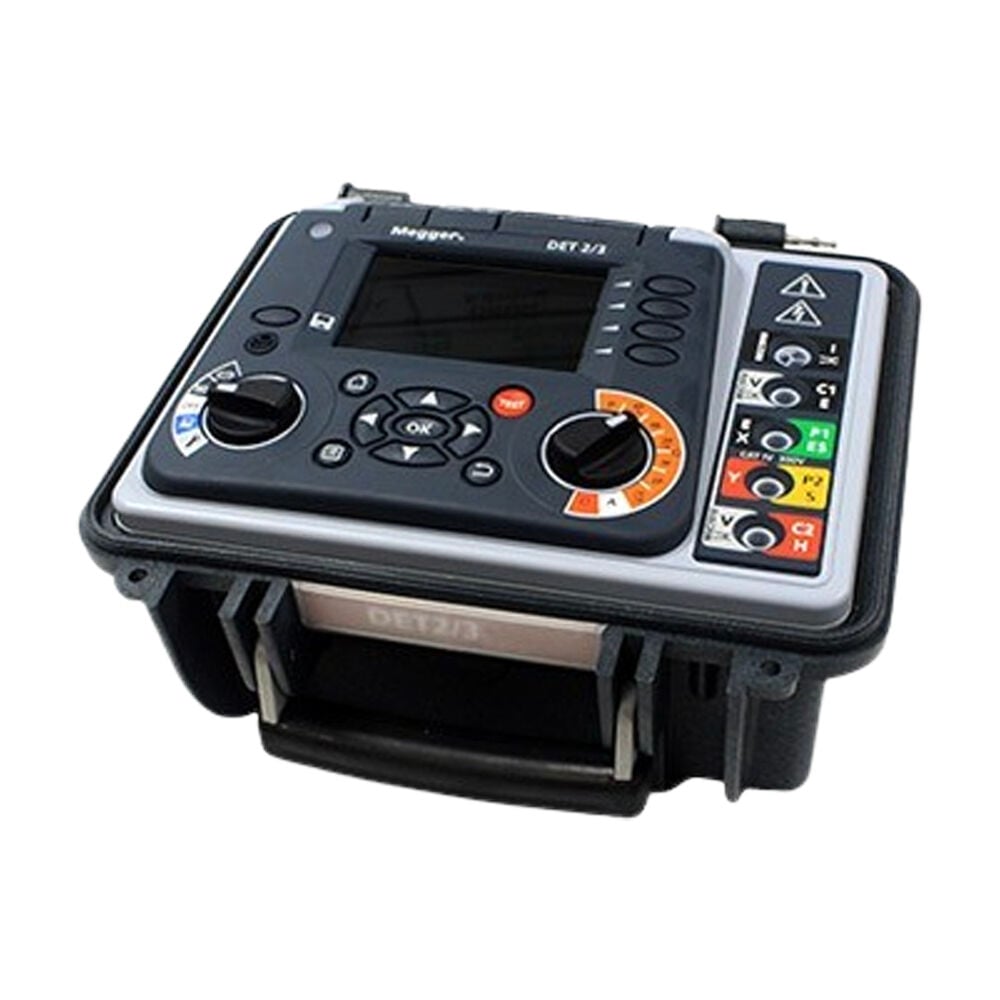

Megger DET2/3 Yüksek Çözünürlüklü Otomatik Topraklama Test Cihazı

Megger DET2/3, büyük ve karmaşık topraklama (zemin) ağlarında, iletişim altyapılarında ve zorlu test ortamlarında kullanılmak üzere özel olarak tasarlanmış, 1 mΩ (miliohm) yüksek çözünürlüğe sahip profesyonel ve tam otomatik bir topraklama test cihazıdır.

Toprak elektrot direnci ve toprak özgül direnci ölçümlerinde üst düzey doğruluk sunan cihaz; yenilikçi otomatik frekans seçimi, dış ortam şartlarına dayanıklı IP65 korumalı gövdesi ve renkli grafik ekranıyla saha mühendislerine test, teşhis ve analizi bir arada sunar. Gelişmiş mikroişlemcisi sayesinde gürültülü ortamlardaki parazitleri filtreleyerek hatasız sonuçlar elde edilmesini sağlar.

DET2/3 Öne Çıkan Özellikleri

• 1 mΩ Yüksek Çözünürlük: Büyük topraklama sistemleri, dev şalt sahaları ve toprak elektrot ızgarası testlerinde benzersiz ölçüm doğruluğu ve hassasiyet.
• Gelişmiş Gürültü Filtreleme ve Otomatik Frekans: Test sistemindeki gürültü seviyesini tarayarak en temiz (en düşük gürültülü) frekansı otomatik olarak seçer. 0,5 Hz çözünürlüklü geniş test frekans aralığı ile dış parazitlerin ölçümü bozmasını engeller.
• Çok Yönlü Test Yetenekleri: Geleneksel 2, 3 ve 4 kazıklı ölçümlerin yanı sıra ART (Ayrılmamış Bara Tekniği) ve kazıksız (stakeless) topraklama direnci testleri ile bağlantıları sökmeden güvenli ölçüm.
• Teşhis Odaklı Grafik Ekran: Test edilen sistemdeki gürültü seviyesini, sayısal ve grafiksel sonuçları eşzamanlı göstererek arıza tespitini (teşhisini) kolaylaştıran geniş renkli LCD ekran.
• Anında Zemin Özgül Direnci Hesaplama: Sahada vakit kaybetmeden doğrudan cihaz üzerinden Wenner veya Schlumberger yöntemlerine göre otomatik toprak özgül direnci hesaplaması.
• Akıllı Hafıza ve Kolay Raporlama: Seçilen test ayarlarını sonraki testler için hafızaya alma, tam günlük test sonuçlarını dahili belleğe kaydetme ve verileri USB bellek veya PowerDB™ yazılımı ile Windows PC'ye aktarma.
• Kesintisiz Saha Mesaisi: 10 saate kadar kesintisiz kullanım sunan hızlı şarj destekli dahili batarya.

Teknik Özellikler

Test ve Ölçüm Yöntemleri

• Standart Direnç Ölçümü: 2, 3 ve 4 kazıklı (kutuplu) direnç ölçümü
• İleri Seviye Direnç Ölçümü: 3 ve 4 kazıklı ART (Ayrılmamış Bara Tekniği) direnci
• Kazıksız Ölçüm: Kazıksız (stakeless) topraklama direnci ölçümü
• Ek Güvenlik Testleri: Süreklilik testi ve kaçak akım ölçümü
• Hesaplama Yöntemleri: Wenner ve Schlumberger (Zemin özgül direnci için otomatik hesaplama)

Donanım ve Fiziksel Özellikler

• Ölçüm Çözünürlüğü: 1 mΩ
• Test Akımı ve Filtreleme: Ayarlanabilir test frekansı, akım seviyesi ve gelişmiş filtreleme seçenekleri
• Ekran: Arka aydınlatmalı, teşhis amaçlı izleme destekli geniş renkli grafik ekran
• Veri Saklama ve İletişim: Dahili hafıza, doğrudan USB bellek girişi ve PC aktarımı
• Güç Kaynağı: Şarj edilebilir dâhili batarya (Hızlı şarj desteği)
• Koruma Sınıfı (IP): IP65 (Zorlu saha şartlarında toza ve su fışkırmasına karşı tam dayanıklı sağlam gövde)
• Ek Aksesuar Desteği: İsteğe bağlı ETK (Topraklama Test Kiti) desteği

Kılavuzlar ve Kalite Standartları

Megger DET2/3, en zorlu endüstriyel altyapıların yasal ve mühendislik sınırlarını denetlemek için kritik uluslararası standartlara tam uyumlu olarak test yapılmasına olanak tanır.

• IEEE Std. 81: Topraklama ölçüm teknikleri standardı
• BS 7430: Şasi topraklama uygulamaları
• BS EN 62305: Yıldırımdan korunma sistemleri
• BS EN 50122-1: Demiryolu uygulamaları ve elektriksel güvenlik

Özetle; Megger DET2/3; 1 mΩ ölçüm hassasiyeti, otomatik frekans tarama teknolojisi ve ART / Kazıksız ölçüm gibi gelişmiş fonksiyonlarıyla; telekomünikasyon ağları, demiryolları ve enerji üretim tesislerindeki devasa topraklama sistemlerini en ince ayrıntısına kadar analiz edebilen eksiksiz bir mühendislik çözümüdür.
