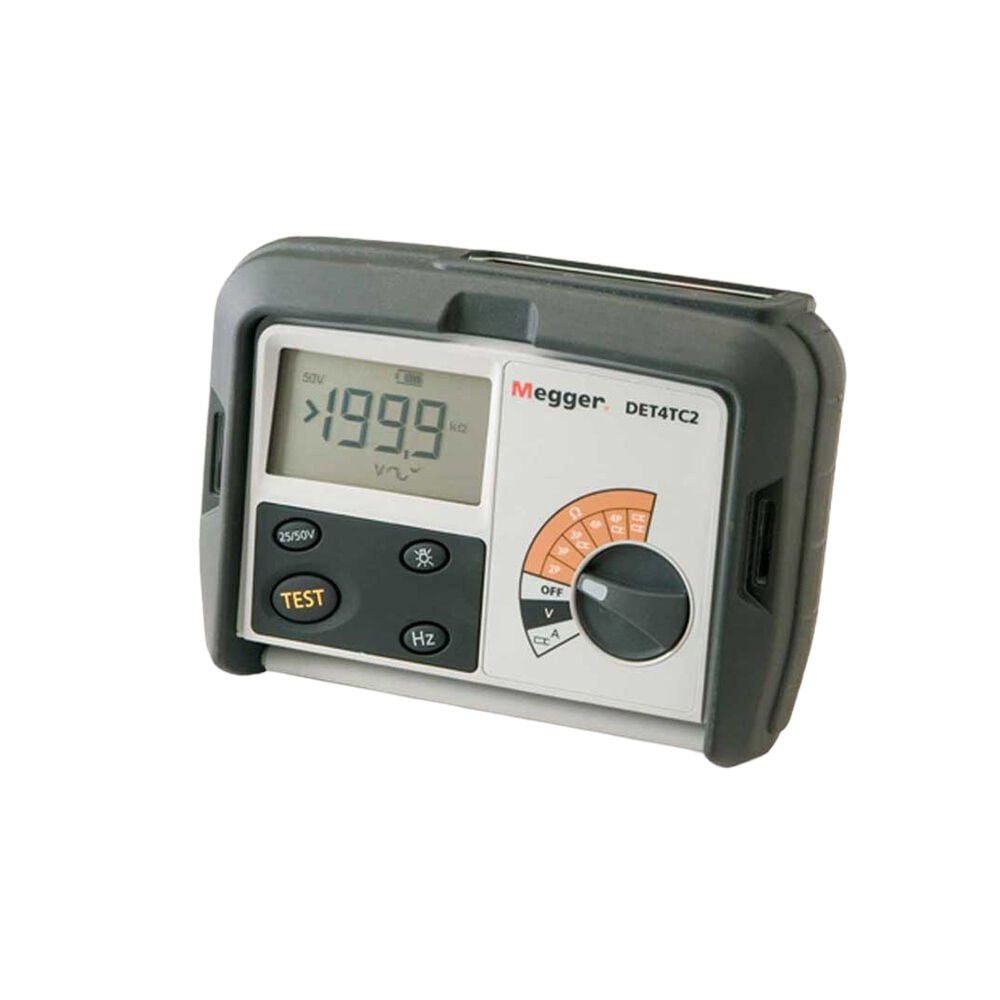

MEGGER DET4TC2 Topraklama Test Cihazı
Megger DET4TC2 Dört Terminalli Topraklama Test Cihazı (ve DET4 Serisi)
Megger DET4 Serisi (özellikle DET4TC2 modeli), topraklama direnci ve toprak özgül direnci (soil resistivity) ölçümlerinde mühendislere kapsamlı ve esnek çözümler sunan, dört terminalli profesyonel bir topraklama test cihazıdır.
İki, üç ve dört kazıklı ölçüm yeteneklerinin yanı sıra, üst modellerde bulunan ART (Ayrılmamış Bara Tekniği) ve kazıksız ölçüm özellikleri ile elektriksel parazitlerin yoğun olduğu endüstriyel ortamlarda bile en hassas ve güvenilir sonuçları almanızı sağlar.
DET4TC2 (Gelişmiş Seri) Öne Çıkan Özellikleri
DET4TC2 ve şarj edilebilir versiyonu olan DET4TCR2 modelleri, maksimum ölçüm esnekliği gerektiren zorlu saha uygulamaları için özel olarak tasarlanmıştır.
- Geniş Test Seçenekleri: Geleneksel 2, 3 ve 4 kazıklı (problu) topraklama direnci testleri ile toprağın özgül direncini tam doğrulukla analiz edebilme.
- ART (Ayrılmamış Bara Tekniği): Topraklama sistemini (elektrotları) devreden ayırmaya ve bağlantıları sökmeye gerek kalmadan, akım pensi yardımıyla güvenli topraklama direnci ölçümü.
- Kazıksız Topraklama Ölçümü: Kazık çakmanın mümkün olmadığı beton veya asfalt kaplı alanlarda, iki farklı akım pensi kullanarak pratik kazıksız ölçüm imkânı.
- Seçilebilir Test Frekansları: Elektriksel gürültü ve parazitleri ekarte etmek için 94 Hz, 105 Hz, 111 Hz ve 128 Hz olmak üzere dört farklı test frekansı arasından manuel seçim yapabilme.
- Gelişmiş Teşhis: Daha derinlemesine analiz için sisteme ait kaçak akım ölçümü ve toprak gürültü gerilimi ölçümü.
DET4 Serisi Model Karşılaştırması
Farklı saha koşullarına ve bütçelere uyum sağlamak amacıyla seri dört farklı modelden oluşmaktadır:
- DET4TD2: Kuru hücreli pil ile çalışan, temel iki, üç ve dört kazıklı topraklama direnci test cihazı.
- DET4TR2: Şarj edilebilir aküyle çalışan, temel dört terminalli model.
- DET4TC2: Kuru pil ile çalışan; ART, kazıksız ölçüm, seçilebilir frekanslar ve kaçak akım ölçümü sunan gelişmiş donanımlı model.
- DET4TCR2: DET4TC2 modelinin tüm gelişmiş özelliklerini taşıyan, şarj edilebilir akülü amiral gemisi.
Zorlu Saha Koşulları İçin Üstün Tasarım
Tüm DET4 serisi cihazlar, şantiye ve açık alan kullanımları için tasarlanmış olup toza ve su sıçramalarına karşı IP54 koruma sınıfına sahiptir. Sistem güvenliğini en üst seviyede tutmak adına CAT IV 100 V güvenlik sınıfı gereksinimlerini eksiksiz karşılar.
Ergonomik tasarımı sayesinde; 2, 3 veya 4 kazıklı test modları ile ekstra fonksiyonlar, soğuk havalarda iş eldiveniyle çalışırken bile rahatlıkla çevrilebilen geniş bir dairesel seçim anahtarı üzerinden kolayca ayarlanabilir.
Teknik Özellikler
| Özellik | Açıklama |
| Temel Test Yöntemleri | 2, 3 ve 4 kazıklı topraklama direnci ölçümü |
| Gelişmiş Test Yöntemleri | ART (Ayrılmamış Bara Tekniği) ve Kazıksız Ölçüm (DET4TC2 / TCR2) |
| Ek Ölçümler | Toprak gürültü gerilimi ve kaçak akım ölçümü (DET4TC2 / TCR2) |
| Test Frekansları | 94 Hz, 105 Hz, 111 Hz, 128 Hz (Seçilebilir) |
| Güç Kaynağı | Pil (DET4TD2, DET4TC2) / Şarj Edilebilir Akü (DET4TR2, DET4TCR2) |
| Veri Saklama ve İletişim | Yok (Gerçek zamanlı gösterim) |
| Güvenlik ve Koruma Sınıfı | BS EN 61010-1 CAT IV 100 V / IP54 |
Özetle; Megger DET4TC2, geniş frekans seçenekleri ve kazıksız ölçüm (ART) yetenekleriyle, şehir içi altyapılardan zorlu sanayi tesislerine kadar her ortamda topraklama sistemlerinin performansını en doğru şekilde doğrulayan eksiksiz bir analizatördür.
