MEGGER PAT150 Elektriksel Güvenlik (CE) Test Cihazı

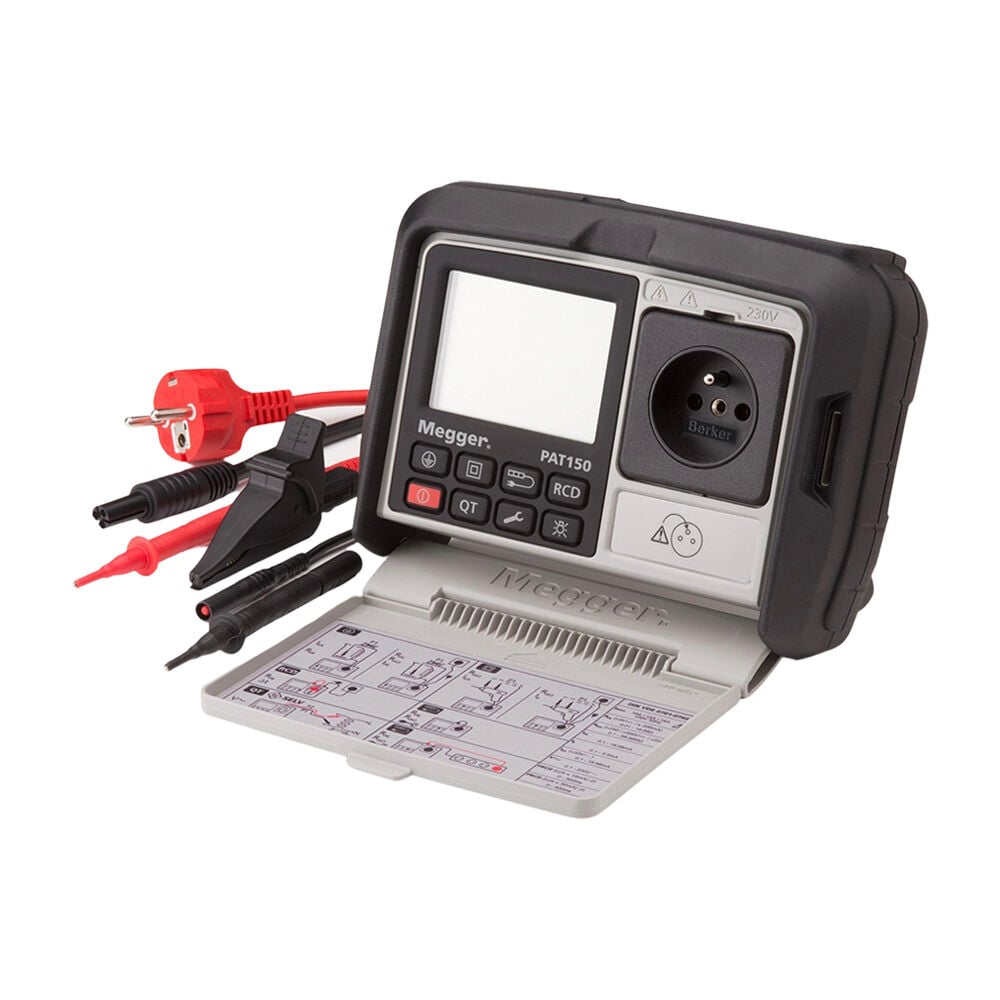

Megger PAT150 Elektriksel Güvenlik (CE) Test Cihazı (PAT100 Serisi)

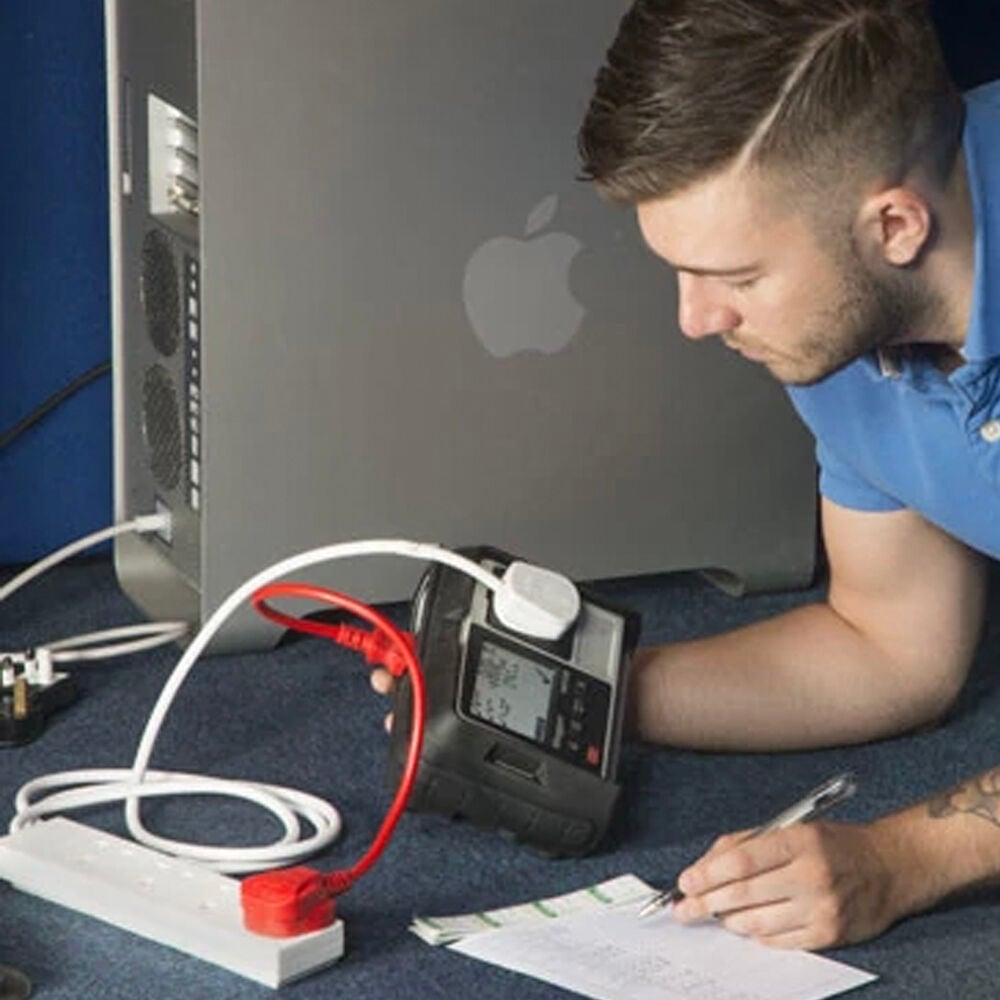

Megger PAT150 ve PAT100 serisi, ofislerden mağazalara, endüstriyel tesislerden eğitim kurumlarına kadar her ortamda taşınabilir ve sabit elektrikli ekipmanların elektriksel güvenlik testlerini hızlı ve güvenli bir şekilde yapmak için tasarlanmış el tipi taşınabilir test cihazlarıdır.
Basit tik (✓) veya çarpı (✗) şeklindeki geçti/kaldı (pass/fail) göstergesi sayesinde karmaşık analizlere gerek kalmadan anında sonuç verir. Sağlam kauçuk gövdesi, çizilmeye dayanıklı ekranı ve pille çalışma özelliğiyle saha teknisyenleri için ideal ve pratik bir çözümdür.
PAT100 Serisi Öne Çıkan Özellikleri
- Hızlı ve Net Sonuçlar: Ekranda beliren basit tik (Geçti) veya çarpı (Kaldı) ikonları ile test sonucunu anında yorumlama kolaylığı.
- Hassas Cihaz Koruması: IT (Bilgi Teknolojileri) ekipmanları ve aşırı gerilim korumalı cihazlara zarar vermeden test yapabilmek için özel olarak geliştirilmiş 250 V izolasyon ve kaçak akım testleri.
- Çok Yönlü Test Kapasitesi: Sınıf I, Sınıf II cihazların yanı sıra güç ve uzatma kabloları ile sabit elektrikli ekipmanların güvenlik testlerini yapabilme.
- Gelişmiş PRCD Testleri (PAT150 Modeli): Taşınabilir RCD'ler (PRCD) için 10 mA ve 30 mA değerlerinde açma testi.
- Ayarlanabilir Limitler (PAT150 Modeli): Farklı standartlara uyum sağlamak için kullanıcı tarafından ayarlanabilen PASS (başarılı) test limitleri.
- Zorlu Şartlara Dayanıklı Tasarım: Şantiye ve araç içi kullanımlarda darbelere dayanması için sert kauçuk zırhlı gövde, çizilmeye karşı sertleştirilmiş cam ekran ve ekranı koruyan yerleşik ön kapak.
- Kablosuz Özgürlük: Şebeke elektriğine ihtiyaç duymadan pille çalışma imkânı (PAT150R modelinde şarj edilebilir batarya seçeneği).
PAT100 Serisi Model Karşılaştırması
İhtiyaç duyulan test derinliğine göre seride üç farklı model bulunmaktadır:
- PAT120: Temel seviye bir PAT test cihazıdır. Sınıf I ve Sınıf II cihazlar ile güç/uzatma kablolarının sabit geçiş limitleriyle test edilmesini sağlar. IT ve aşırı gerilim korumalı cihazlar için iki farklı izolasyon test gerilimine sahiptir.
- PAT150: Tam donanımlı profesyonel modeldir. PAT120 özelliklerine ek olarak; 10 mA / 30 mA taşınabilir RCD (PRCD) testi, ayrı süreklilik testleri, şebeke beslemeli sızıntı testi, ayarlanabilir PASS limitleri ve hızlı SELV ölçümleri için Hızlı Test (QT) tuşu içerir. Sabit cihaz testleri için de uygundur.
- PAT150R: PAT150 modelinin tüm özelliklerini taşıyan, şarj edilebilir bataryaya sahip versiyonudur.
Teknik ve Donanım Özellikleri
| Özellik | Açıklama |
| İzolasyon Test Gerilimi | 250 V (IT ve hassas cihazlar için) |
| Test Edilen Ekipmanlar | Sınıf I, Sınıf II cihazlar, taşınabilir ve sabit ekipmanlar |
| Gösterge Tipi | Tik / Çarpı (Geçti / Kaldı) ve sayısal ölçüm ekranı |
| PRCD (Taşınabilir RCD) Testi | 10 mA ve 30 mA (Sadece PAT150 / PAT150R) |
| Sızıntı (Kaçak Akım) Testi | Şebeke ve yedek güçle çalışan sızıntı testi |
| Gövde Yapısı | Sert kauçuk zırhlı, ön kapaklı, sertleştirilmiş ekran camı |
| Güç Kaynağı | Pil ile çalışma (PAT150R modelinde şarj edilebilir) |
Özetle; Megger PAT150, taşınabilir elektrikli aletlerin CE ve elektriksel güvenlik testlerini sahada hızlıca yapabilmeniz için tasarlanmış; sağlam gövdesi, pilli kullanımı ve net geçti/kaldı göstergesiyle teknisyenlere zaman kazandıran güvenilir bir PAT (Portable Appliance Testing) cihazıdır.
