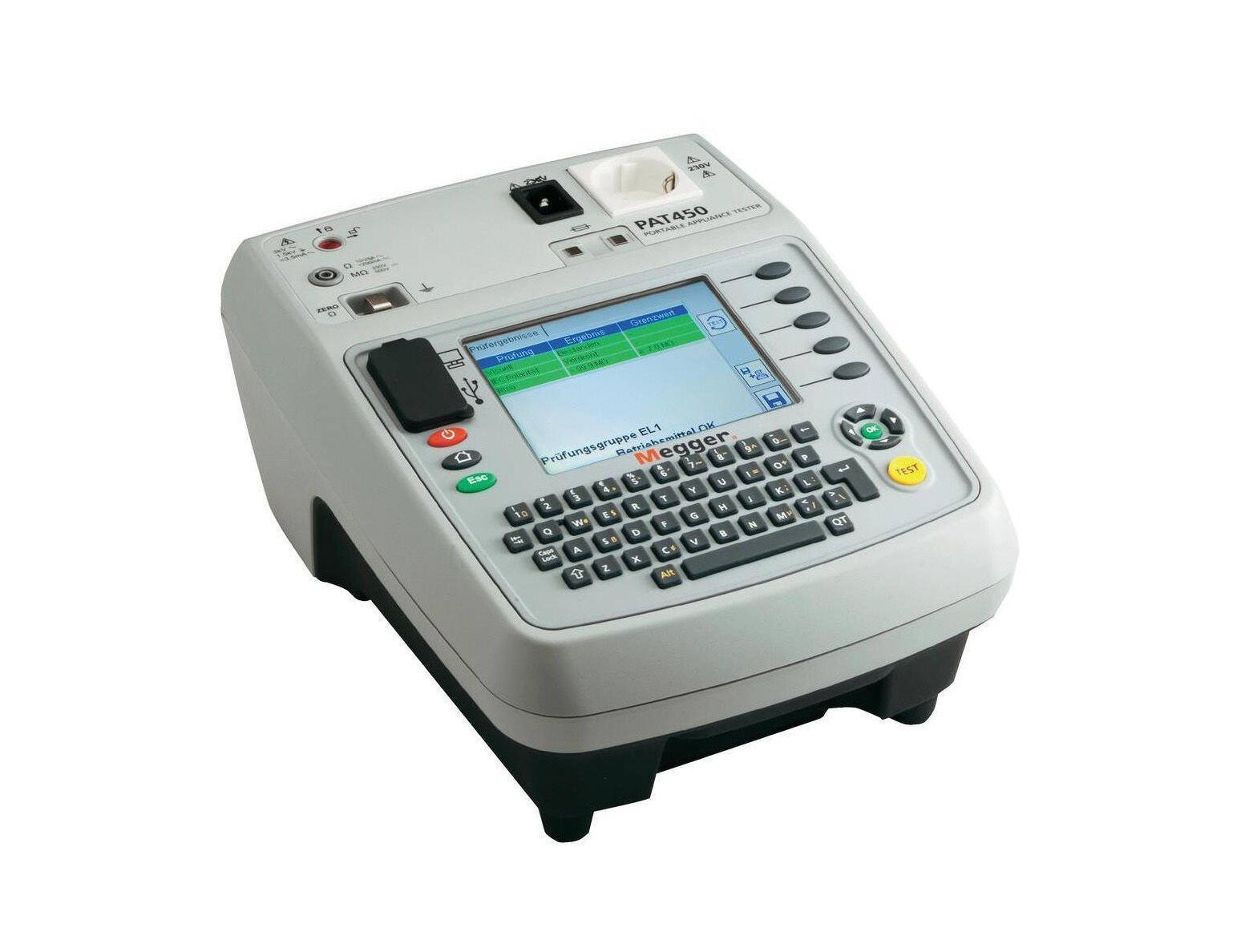

Megger PAT450 Elektriksel Güvenlik Test Cihazı

MEGGER PAT400 Serisi, elektriksel güvenlik testlerini hızlı ve verimli bir şekilde gerçekleştirmek için tasarlanmış güçlü bir test cihazıdır. PAT Tester ile koruyucu iletken direnci, izolasyon direnci, bağlantı sürekliliği, kaçak akım, hafıza ve flash test gibi temel elektriksel testleri yapabilirsiniz. Cihaz, USB ile veri kaydetme özelliği ve 10.000 veri depolama kapasitesi ile işlerinizi kolaylaştırır. Geniş 14 cm ¼ VGA aydınlatmalı ekranı sayesinde test sonuçlarını rahatlıkla izleyebilirsiniz.

Genel Özellikler:

• 10.000 veri depolama kapasitesi ve harici USB diske kaydetme imkânı
• Geniş 14 cm ¼ VGA aydınlatmalı tam renkli ekran
• Yüksek duty cycle ile 200 mA, 10A ve 25A koruyucu iletken direnci testi (PAT410 için sadece 200mA)
• Seçilebilir PASS/FAIL limitleri ile hatalar anında gösterilir
• Barkod tarayıcı ve yazıcı ile kolayca obje ID'leri yazma
• 230V veya 110V ile çalışma (PAT410 için sadece 230V)
• 1,5kV ve 3 kV yüksek gerilim testi (Sadece PAT450)

Teknik Özellikler:

• Elektriksel Besleme Aralığı:

• PAT410: 230 V ± 10% @ 50/60 Hz
• PAT420, PAT450: 110 V ± 10% @ 50/60 Hz

• Toprak Sürekliliği Testi (10A ve 25A): (Sadece PAT450)

• Açık devre voltajı: 9 V AC ± 10% ± 0.1 V
• Toprak sürekliliği direnci doğruluğu: ±5% ±3 dijit (0 ... 0.49 Ω)
• Çözünürlük: 10 mΩ (0 ... 1.99 Ω)

• Süreklilik Testi (200mA):

• Süreklilik Test Voltajı: 4.0 V d.c. -0% +10%
• Doğruluk: ±5% ±3 dijit (0 ... 0.49 Ω)

• İzolasyon Testi (250V ve 500V):

• Doğruluk: ±2% ±5 dijit (0 ... 19.99 MΩ)
• Çözünürlük: 0.01 MΩ

• Düşük Voltajlı Kaçak Testi (Substitute Leakage Test):

• Test Voltajı ve Frekansı: 40 V AC ±10% nominal şebeke frekansı
• Kaçak akım doğruluğu: ±5% ±5 dijit
• Çözünürlük: 0.01 mA

• Diferansiyel Kaçak Akım:

• Test Voltajı: Nominal şebeke 230 V AC
• Diferansiyel kaçak akım doğruluğu: ±5% ±0.05mA (1.0mA ... 9.99mA)
• Çözünürlük: 0.01 mA

• Dokunma Akımı Testi:

• Doğruluk: ±5% ±5 dijit
• Çözünürlük: 0.01 mA

• Operasyonel Test:

• VA derecesi: 230 V 3700 VA
• Çözünürlük: 1 VA (0 ... 3700 VA)

• Uzatma Kablosu Testi:

• Yaptığı Testler: Toprak sürekliliği, izolasyon ve polarite

• Flash Test (Yüksek Gerilim Testi, sadece PAT450):

• Flash Test gerilimi: 1500 V AC (Sınıf 1) / 3000 V AC (Sınıf 2)
• Test akımı: <3.5 mA kısa devre @ 253 V

• Taşınabilir RCD (Kaçak Akım Rölesi) Testi:

• Test Akımı Doğruluğu: -8% ... -2% (1/2 x I)
• Atma Süresi Doğruluğu: ±1% ±5 dijit

• Sigorta Testi:

• Test Voltajı: 3.3 V

Çevresel Şartlar:

• Çalışma Sıcaklığı: -10 ... +50 ºC
• Saklama Sıcaklığı: -20 ... +60 ºC
• Koruma: IP40

Ağırlık:

• PAT410: 2.7 kg
• PAT450: 5.0 kg

Boyutlar:

• PAT410: 145 (H) x 255 (W) x 320 (L)
• PAT450: 180 (H) x 255 (W) x 320 (L)

Güvenlik ve EMC:

• Güvenlik: IEC 61010-1: CAT II 300 V
• EMC: IEC 61326-1: 2006, IEC 61326-2-2: 2005

MEGGER PAT400 Serisi, elektriksel güvenlik testlerini etkin ve güvenilir bir şekilde yapmanızı sağlayacak kapsamlı bir çözümdür. Yüksek doğruluklu test fonksiyonları, dayanıklı yapı ve geniş test kapasitesi ile her türlü elektriksel güvenlik ihtiyacınızı karşılar.
