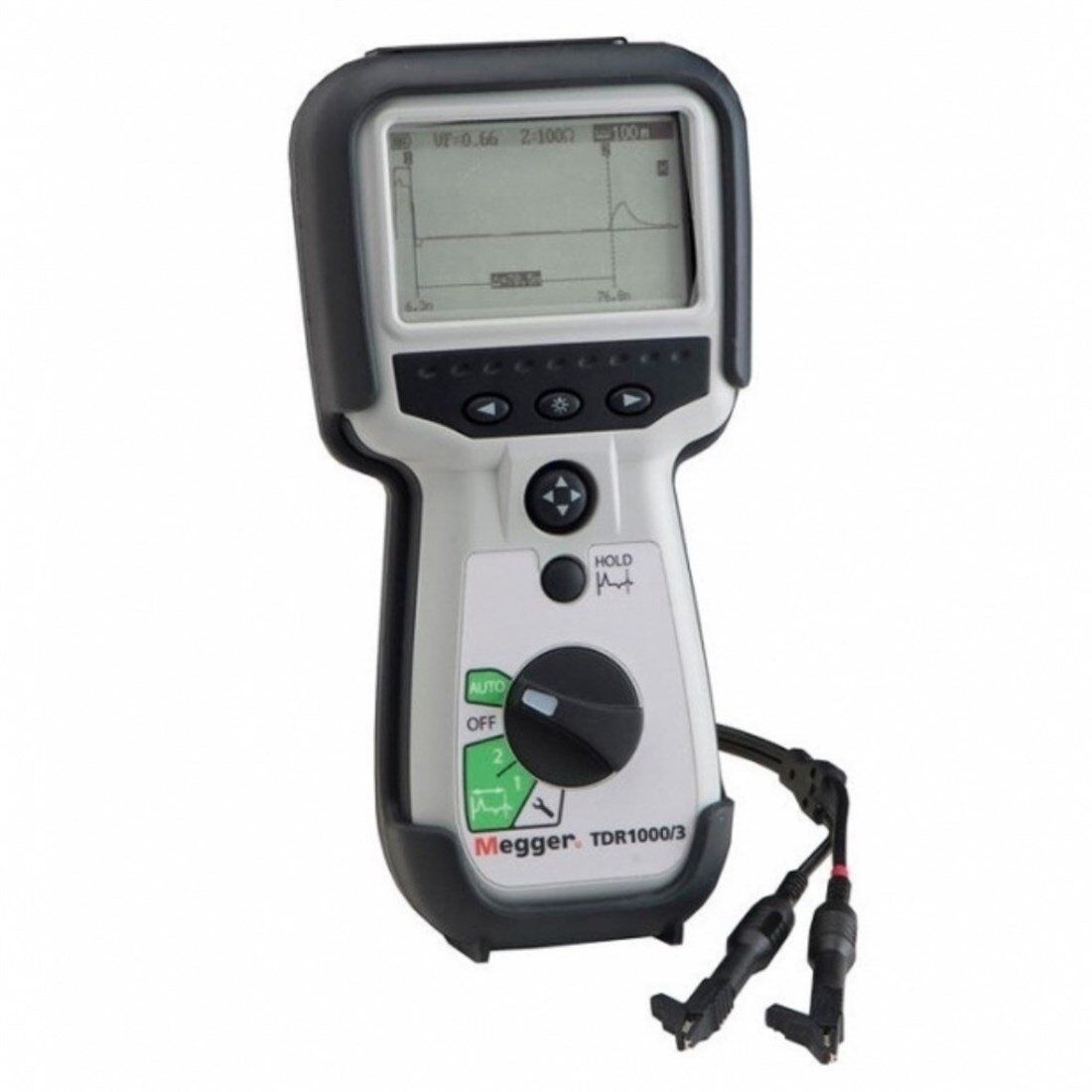

Megger TDR1000/3 Kablo Arıza Bulucu Test Cihazı
Zaman-Alan Reflektometresi, Kablo arıza tespiti, 5km
- Kolay kullanım
- Hızlı kullanım için otomatik ayar
- Kablonun sonuna doğru olan hatalı yerlerde yüksek hızlı sinyal
- Trace Hold özelliği (taramayı duraklatma)
- IP54 korumalı
- Tüm metal kablo çiftleri üzerinde kullanım için tasarlanmış
- Arka aydınlatmalı LCD ekran
- Minimum 0,1 m’ye kadar çözünürlük
- Telekom TNV-3 devreleri veya 150V CAT IV güç devrelerinde kullanım için uygun
- Otomatik seçilen çıkış empedansı (25, 50, 75 and 100 Ω)
- Ekranda aynanda iki ölçüm noktası görme özelliği ile kolay kıyaslama
Kademeler: 10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m, 5000 m
Doğruluk: kademenin ±1% ± pixel 0.67 VF’de
Çözünürlük: Kademenin %1’i
Giriş Koruması: Opsiyonel olarak satın alınan sigortalı test kablolarıyla 150 V CAT IV canlı sistemlere bağlandığında IEC61010-1 standardına uyumludur.
Çıkış Sinyali: Açık devreye peakten peake 5 volt. Sinyal genişliği kademe ve kabloya göre değişiklik gösterir.
Hız faktörü: 0.99 ve 0.2 arasında 0.01’lik adımlarla değişken
TX null: otomatik
Otomatik kapanma: Son kullanımdan (herhangi bir tuşa basma) 5 dakika sonra.
Arka aydınlatma: Hiçbir tuşa basılmadığında 1 dakika açık kalır
Pil: 5 adet LR6 (AA) pil, Manganez alkali veya nikel metal-hydride pil
Pil ömrü: 14 saate kadar
Mekanik: Bu cihaz kapalı ve açık mekanlarda kullanıma uygundur ve IP54 sınıfındadır.
Boyutlar: 230 mm x 115 mm x 48 mm
Ağırlık: 0.6 kg
Dış kap materyali: ABS
Konnektörler: 2 adet 4 mm emniyet terminalleri
Test kabloları: 2 m uzunluğunda krokodil uçlu
Ekran: 256 x 128 pixel grafik LCD
Çalışma sıcaklığı: -15 ºC … +50 ºC
Saklama sıcaklığı: -20 ºC … 70 ºC
