Mini 3.7V Pil Kapasite Led Göstergesi
41,54 TL
8,03 TL den başlayan taksitlerle!
Kategori
Marka
Stok Kodu
Mini 3.7V Pil Kapasite Led Göstergesi
Fiyat
0,80 USD + KDV
Havale
40,92 TL
(%1,50 havale indirimi)
Mini 3.7V 4.2V Lityum Pil Kapasite Göstergesi
18650 Ultra Küçük Tek Hücreli 1S Li-ion Batarya 4 Kademe Yüzdelik Led Gösterge Modülü

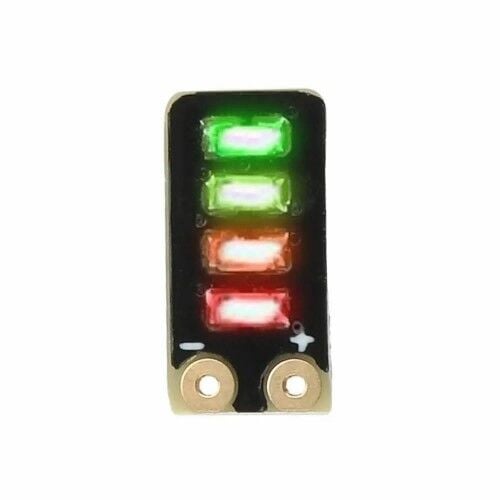

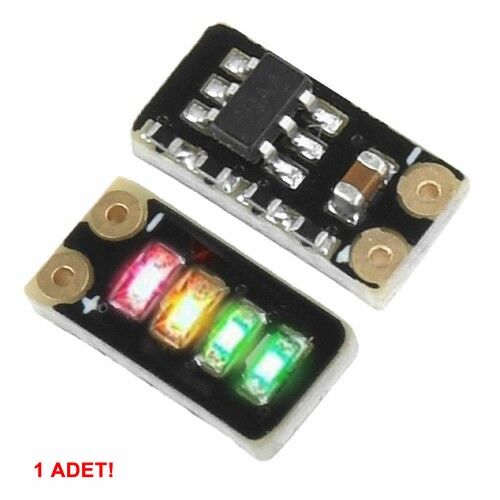

3.7V lityum iyon piller için tasarlanmış, çok küçük boyutlu voltaj seviye göstergesi modülüdür. Pil gerilimini ölçerek doluluk seviyesini ledler üzerinden görsel olarak bildirir. Üzerinde 4 adet led bulunur. Bu ledler %25 - %50 - %75 - %100 gibi voltaj seviye doluluğunu gösterir. Led renkleri pil doluluk seviyesine göre kademeli olarak yanar. Şarj kontrolü yapmaz, yalnızca gösterge amaçlıdır. Modül, pile paralel bağlanır. Üzerindeki entegre, pil gerilimini algılar ve belirlenen voltaj aralıklarına göre ledleri yakar.
Ultra küçük tasarım: Mikro dronlar, taşınabilir hobi projeleri ve alanın kısıtlı olduğu her türlü elektronik devre için idealdir.
Hassas ölçüm: +-1% hata payı ile yüksek doğrulukta gerilim tespiti yapar.
Akıllı histerezis: Şarj ve deşarj sırasında ledler arasındaki geçişlerin kararlı olmasını sağlar, dalgalanmaları önler.
Kolay bağlantı: Sadece artı ve eksi uçların bağlanmasıyla çalışır, ek bir parça devre vb. ihtiyacı bulunmaz.
Kullanım talimatı: Kırmızı kabloyu veya artı hattını pilin + ucuna, siyah kabloyu veya eksi hattını pilin - ucuna lehimleyin. Plastik kasa veya gövde içerisinde kullanımda ortam sıcaklığının 65C üzerine çıkmamasına dikkat edilmelidir.

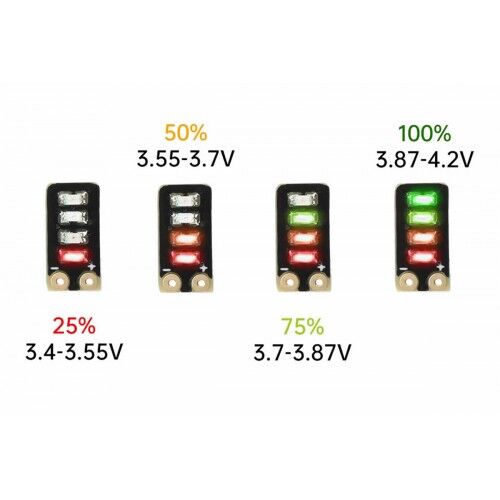

Pil voltaj seviye gösterge değerleri:
25% >> 3.4V - 3.55V
50% >> 3.55V - 3.7V
75% >> 3.7V - 3.87V
100% >> 3.87V - 4.2V
Kullanım alanları:
18650 pil projeleri
Taşınabilir elektronik devreler
Diy projeleri ve arduino uygulamaları.
Pil durumunu hızlı görmek gereken sistemler
Elektrikli oyuncaklar ve robotik sistemler.
Güç aletleri (matkap, vidalama vb.) pil durum izleme.
Powerbank ve taşınabilir güç kaynakları.
Uyarılar:
Bağlantı yaparken kutuplara (+ ve -) dikkat edilmelidir.
Şarj veya deşarj koruması yapmaz. Bms yerine geçmez
Modül sudan ve nemden etkilenir
Daha hassas bir ölçüm için pilin boşta (yük altında değilken) ölçülmesi önerilir.
Li-ion pillerin 3V altına düşerek zarar görmemesi için bir bms kartı ile birlikte kullanılması tavsiye edilir.
Sürekli bağlı kullanımda çok düşük akım çeker
Özellikler:
Uyumlu pil tipi: 3.7V Li-ion
4 Adet led gösterge
Led rengi: Yeşil, sarı ve kırmızı
Çalışma voltajı: 3V ile 4.2V arası
Pil durumu görsel olarak kolayca anlaşılır.
Düşük güç tüketimi: 2-3mA statik akım tüketimi ile pil ömrüne etkisi minimumdur.
Sadece (+) ve (-) uçlarını pile paralel bağlayarak çalıştırılır.
Gösterge: Smd led
Kullanım tipi: Paralel bağlantı
Montaj: Lehimlenebilir pad
%1 Yüksek hassasiyeti ile voltaj algılama doğruluğu sağlar.

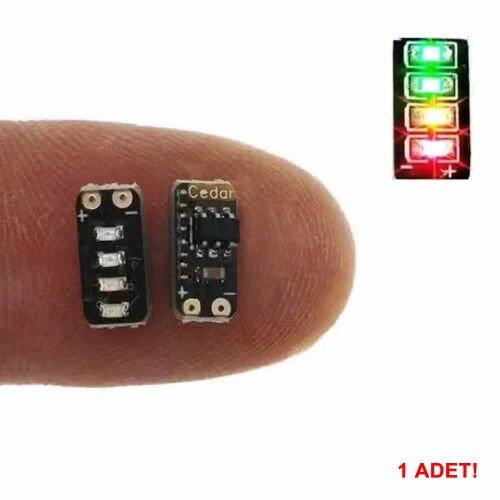

Ultra küçük boyutu ile her türlü dar alana ve taşınabilir cihaza kolayca entegre edilebilir.
Çalışma sıcaklığı: -20C ile 65C

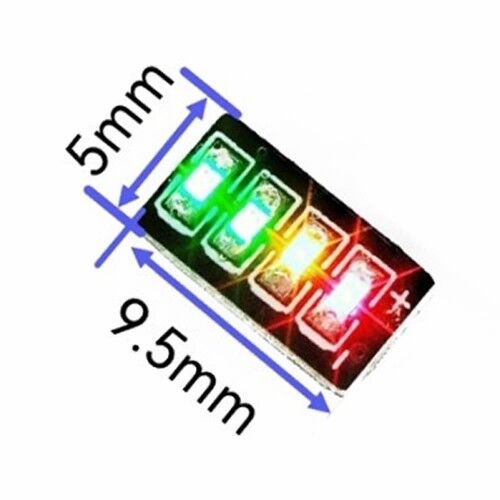

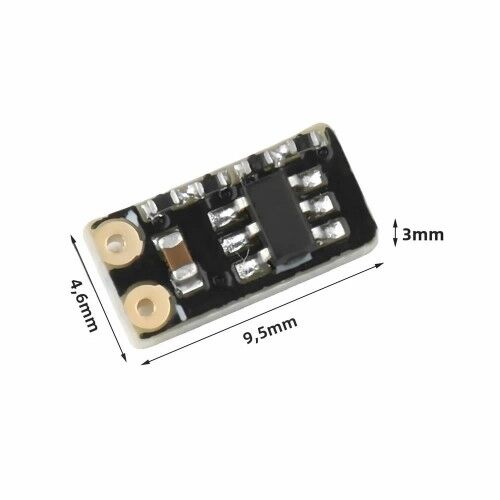

Boyutlar: 4.5mm x 9mm
Ağırlık: 1gr
Paket içeriği:
1 Adet Mini 3.7V Pil Kapasite Led Göstergesi
