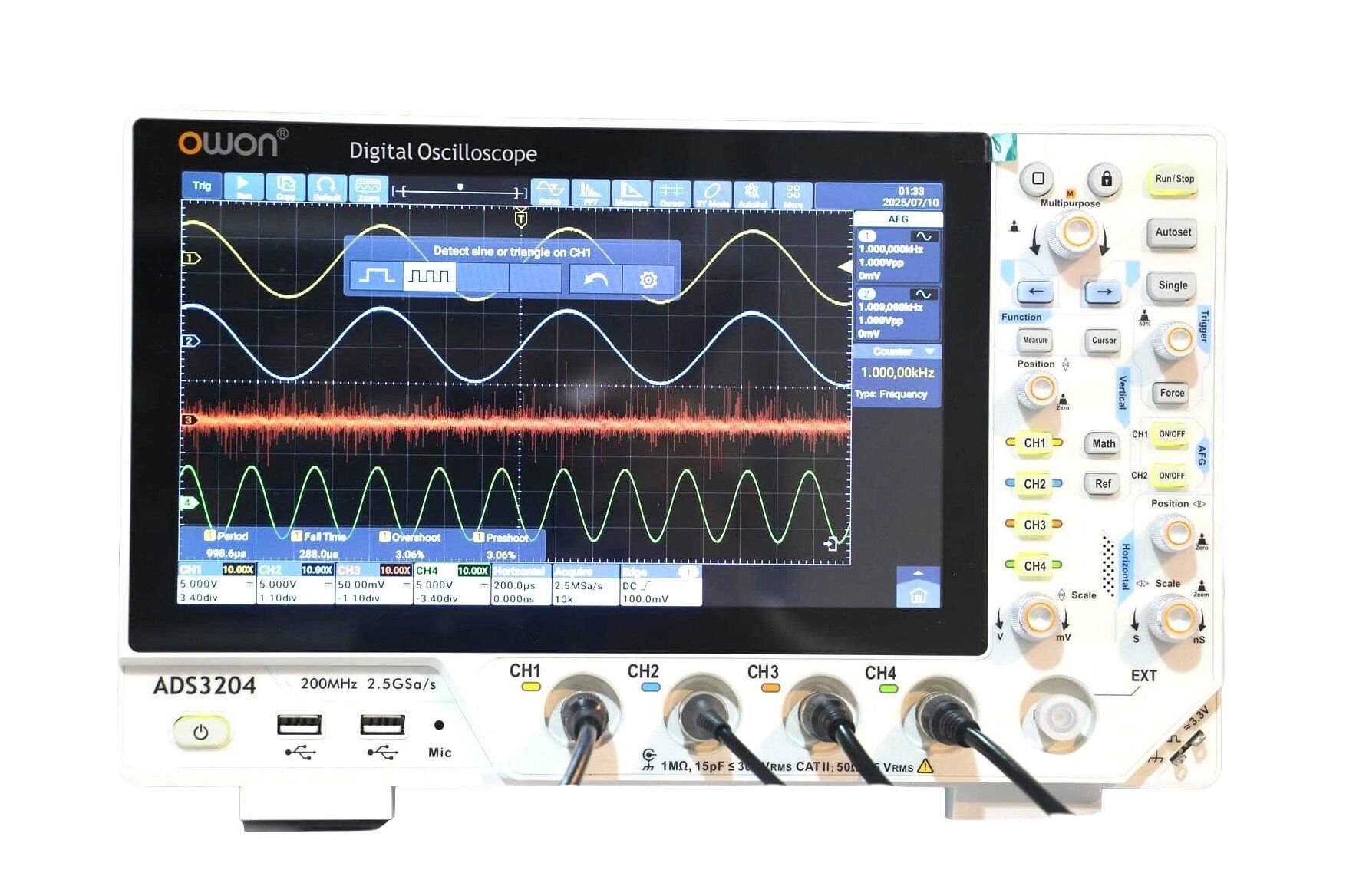

Owon ADS3204A 200MHz Osiloskop
Owon ADS3204A Osiloskop - 200 MHz, 4 Kanal, 10’’ Dokunmatik Ekran, 12 Bit Çözünürlük
Owon ADS3204A, 200 MHz bant genişliği ve 4 kanal desteği ile yüksek performanslı bir osiloskoptur. 2.5 GSa/s örnekleme hızıyla, yüksek frekanslı sinyalleri net ve doğru bir şekilde yakalayabilir. 12-bit dikey çözünürlük, 100M kayıt uzunluğu ve saniyede 500.000 dalgaformu yenileme hızı, bu cihazın üstün performans özelliklerini ortaya koyar. 10.1 inçlik dokunmatik ekranı, kullanıcı dostu arayüzü, gelişmiş tetikleme seçenekleri ve geniş bağlantı arayüzleri sayesinde eğitimden Ar-Ge çalışmalarına kadar çok çeşitli alanlarda kullanılabilir.
Owon ADS3204A Osiloskop - 200 MHz, 4 Kanal, 10’’ Dokunmatik Ekran, 12 Bit Çözünürlük – Teknik Özellikler
- Bant Genişliği (-3 dB): 200 MHz
- Kanal Sayısı: 4 + EXT
- Gerçek Zamanlı Örnekleme Hızı: 2.5 GSa/s (tek/çift kanal), 1.25 GSa/s (tüm kanallar)
- Kayıt Uzunluğu: 100M
- Dalgaformu Yenileme Hızı: 500.000 wfms/s
- Dikey Çözünürlük: 12 bit
- Gerilim Aralığı (S/div): 500 µV/div - 10 V/div
- Zaman Tabanı Aralığı: 500 ps/div - 1000 s/div
- Zaman Gecikmesi Doğruluğu: ±1 ppm (tipik)
- DC Kazanç Doğruluğu: %3 (≤1mV), %2 (2mV), %1.5 (≥5mV)
- Giriş Empedansı: 1 MΩ ±2% (15 pF ±5) / 50 Ω ±2%
- Prob Katsayısı: 1X – 1M X, 1-2-5 adımlı, özelleştirilebilir
- Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N. Kenar, Lojik, RS232/UART, I2C, SPI, CAN, LIN
Veri Yolu Çözümleme: RS232/UART, I2C, SPI, CAN, LIN
Otomatik Ölçümler: 43 çeşit (frekans, periyot, yükselme/düşme süresi, RMS, Vpp, faz farkı vb.)
Matematiksel İşlemler: +, -, ×, ÷, &&, ||, ^, !, integral, türev, karekök, log, trigonometrik, FFT, kullanıcı fonksiyonları, dijital filtreler (LP/HP/BP/BR)
Frekans Sayacı: 6 haneli, maksimum frekans: analog bant genişliği
Voltmeter: DC / AC+DC RMS / AC RMS (çözünürlük: 4 hane)
Ek Özellikler
- Segmented Memory: Evet, segmentation desteği mevcut
- Mask Test (Pass/Fail): Evet, pass/fail mask kuralı ve çıkışı var
Görsel ve Ekran Özellikleri

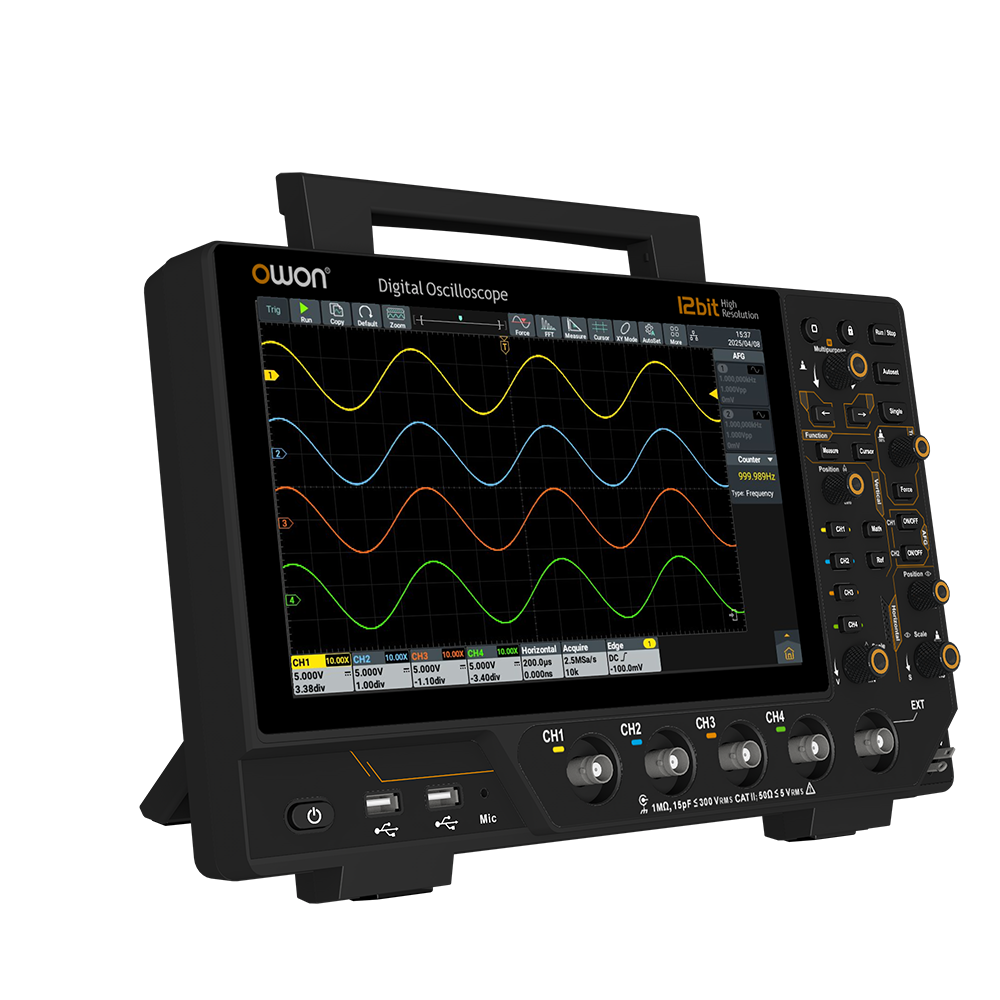

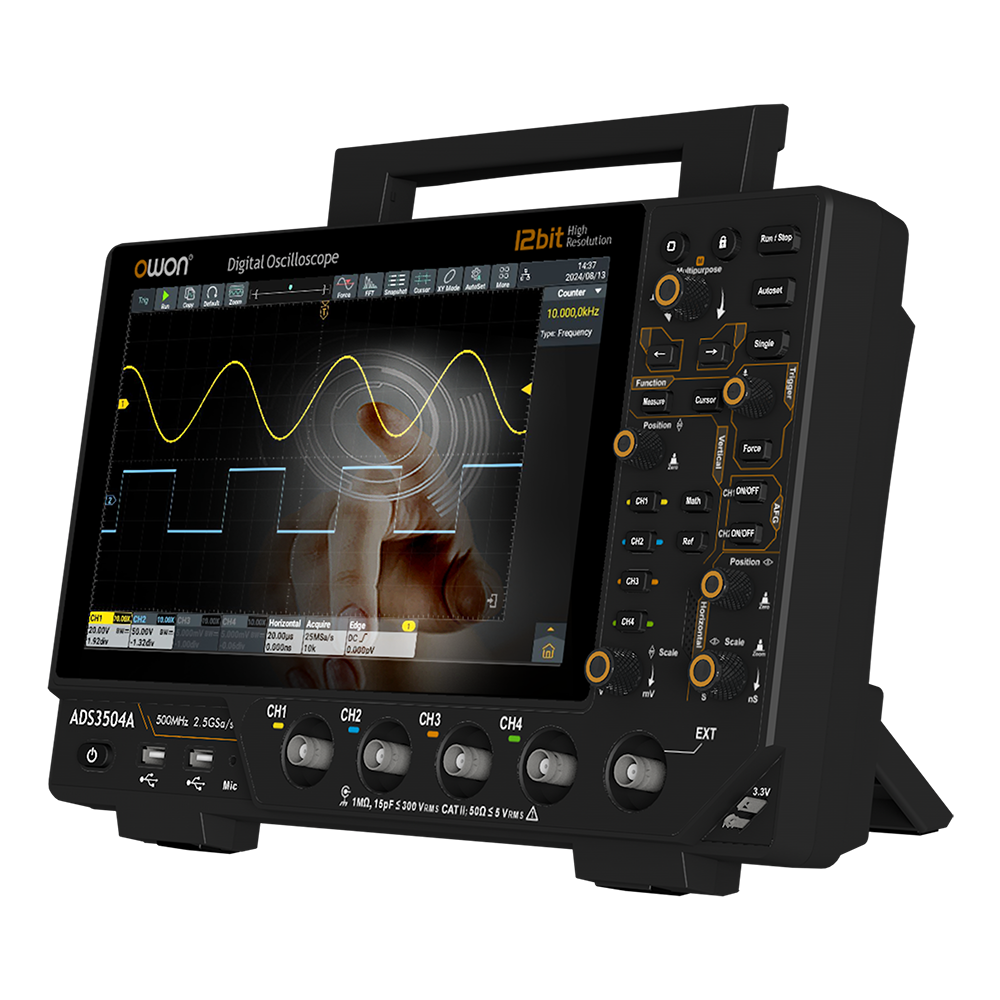

- Ekran: 10.1 inç, 1024 × 600 çözünürlük, çoklu dokunmatik LCD
Depolama ve Yazılım
- Veri Yönetimi: Gelişmiş dosya düzenleme ve dışa aktarma özellikleri
Güç ve Fiziksel Özellikler
- Güç Girişi: 100V–240V AC RMS, 50/60 Hz, CAT II
- Boyutlar: 325 × 209 × 111.5 mm
- Ağırlık: Yaklaşık 3.2 kg
- Adaptör:
- Jeneratörsüz modeller: 12V / ≥3A
- Jeneratörlü modeller: 12V / ≥4A (el sıkışma destekli)

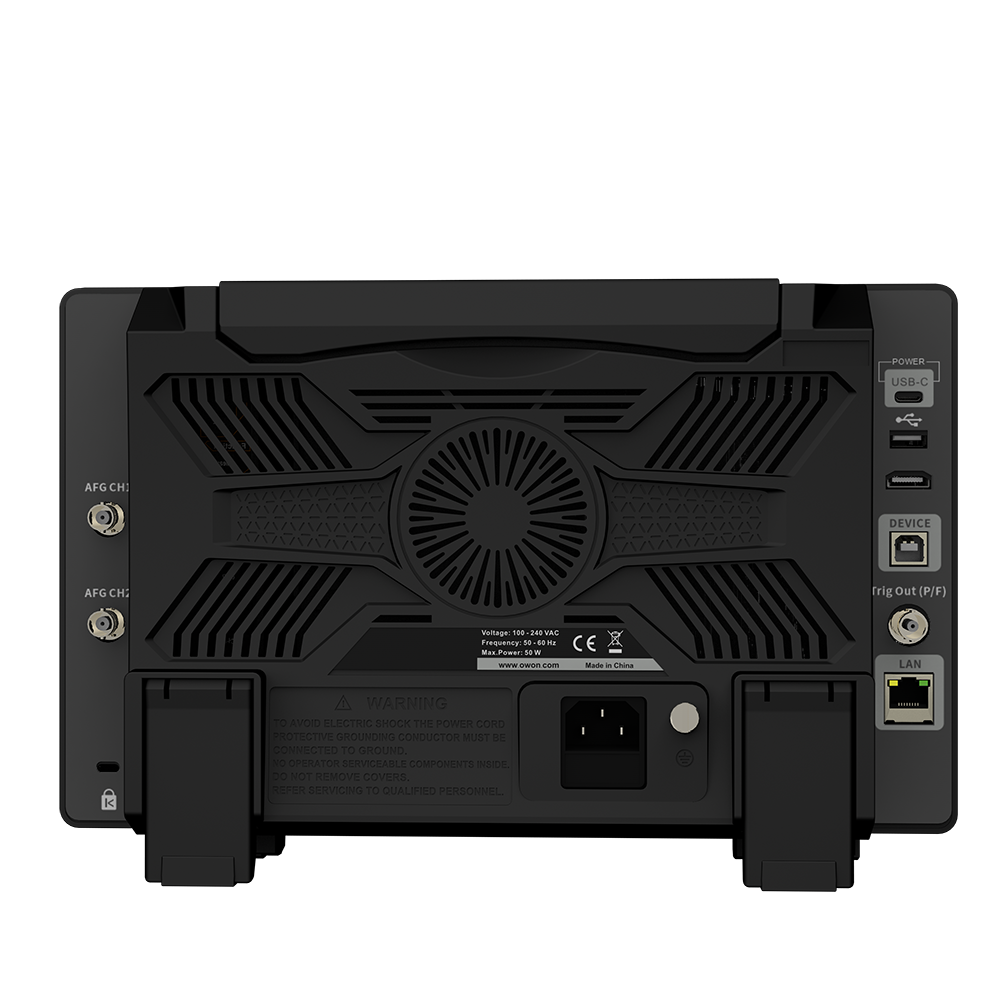

İletişim ve Bağlantılar
- USB: 1 × USB device, 3 × USB host
- LAN: SCPI ve web kontrol destekli
- HDMI: Var
- Trig Out (P/F): Var
- Type-C Güç Girişi: Opsiyonel
- Kablosuz Modül: Opsiyonel Wi-Fi / Bluetooth (FTP / yazıcı / mobil hotspot desteği)
- Ses Donanımı: Dahili mikrofon ve hoparlör
- Harici Aygıt Desteği: Klavye / mouse bağlanabilir
Kullanım Alanları
- Protokol Analizi: UART, I2C, SPI, CAN, LIN donanım çözümleme
- Eğitim & Ar-Ge: Çok yönlü kullanım
- Servis & Bakım: Taşınabilir yapı ile sahada kolay kullanım
Kutu İçeriği
- Standart: ADS3000A cihaz, prob(lar), adaptör, USB kablo, kullanıcı kılavuzu
- Opsiyonel: Wi-Fi / Bluetooth modülü, taşıma çantası
