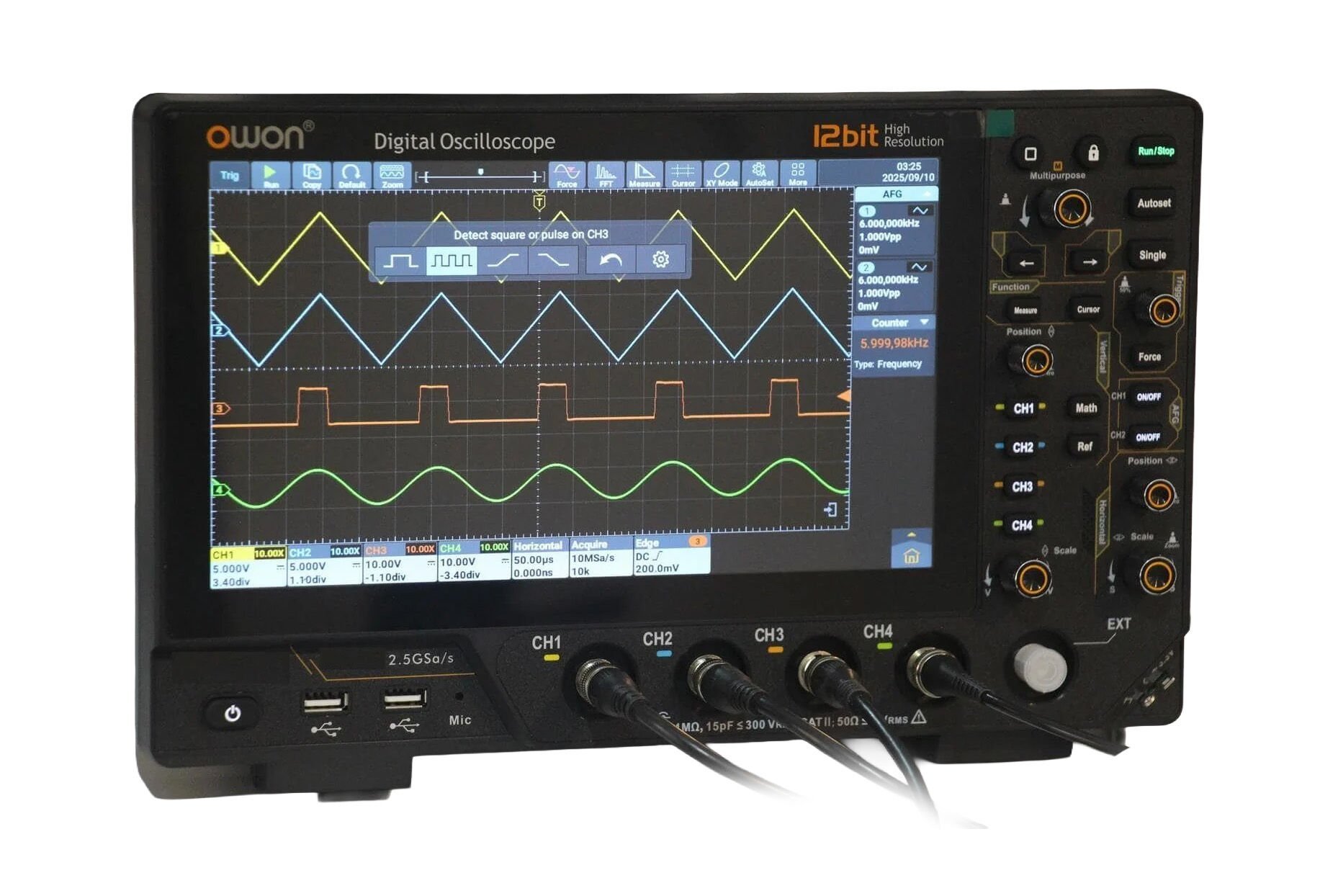

Owon ADS3354A Osiloskop 350mhz 4 Kanal

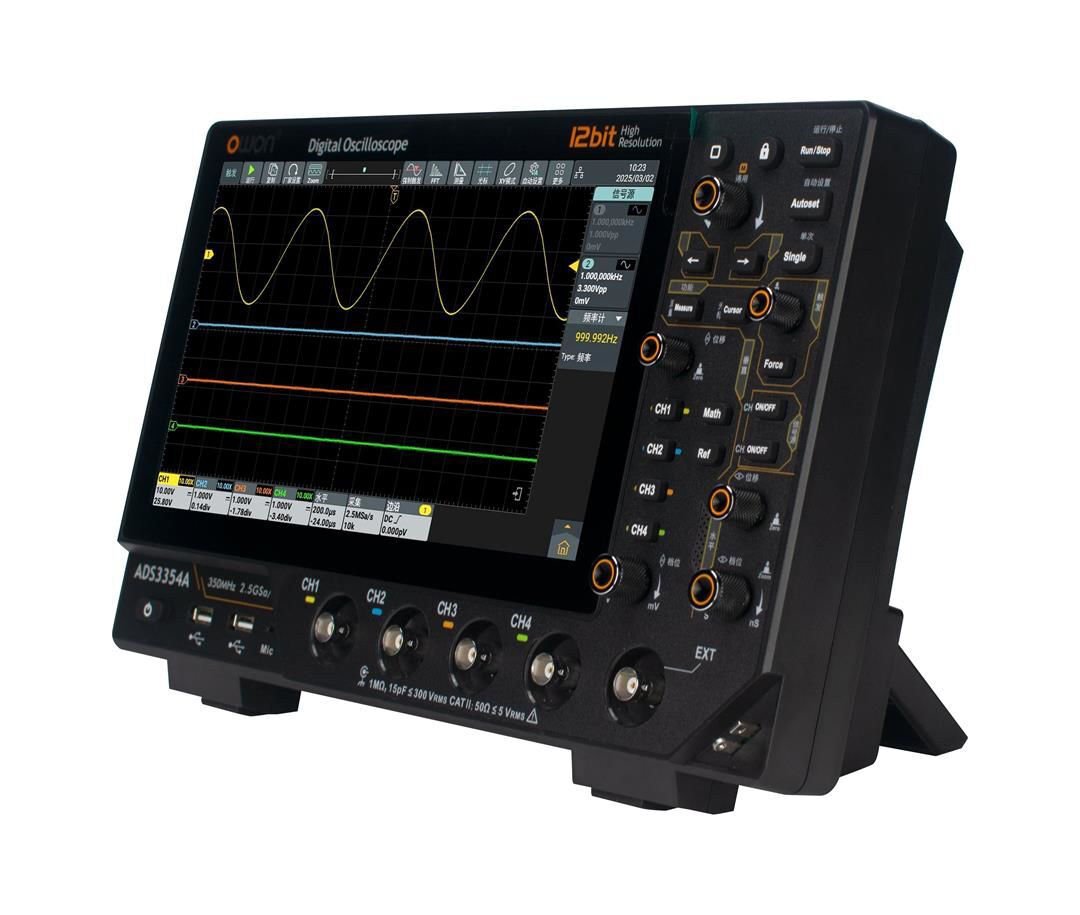

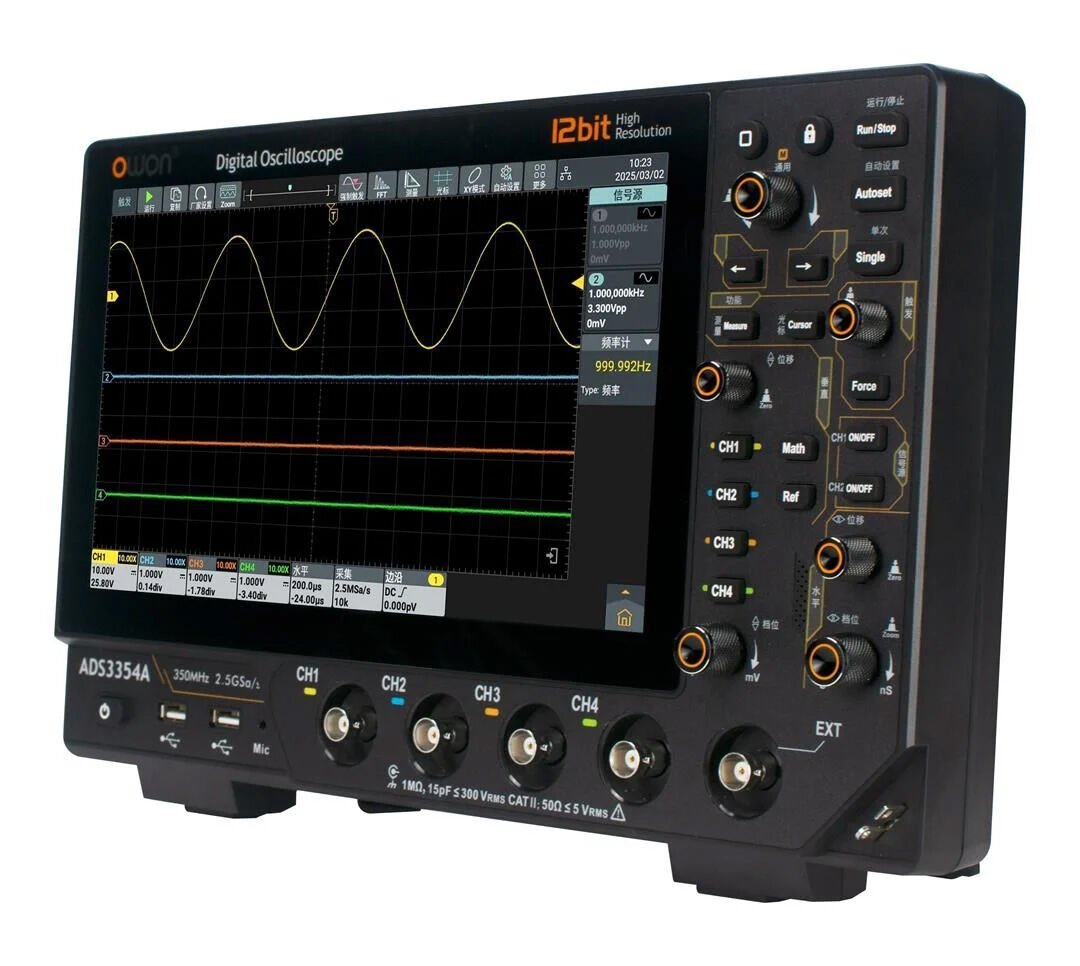

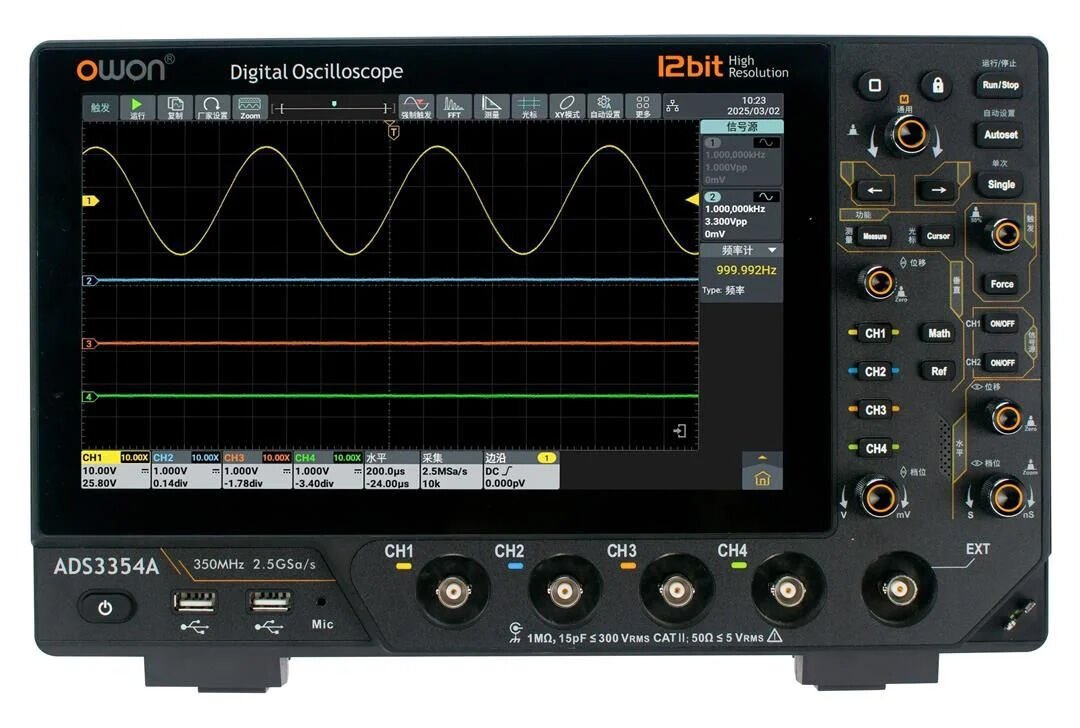

Owon ADS3354A Osiloskop - 350 MHz, 4 Kanal, 10’’ Dokunmatik Ekran, 12 Bit Çözünürlük

Owon ADS3354A osiloskop, 350 MHz bant genişliği, 2.5 GSa/s örnekleme hızı ve 12-bit dikey çözünürlük ile yüksek performanslı bir test çözümü sunar. Gelişmiş özellikler arasında 4 kanal desteği, dahili arbitrary fonksiyon jeneratörü (AFG), kapsamlı tetikleme seçenekleri ve zengin matematiksel analiz araçları yer alır. 10.1 inç çoklu dokunmatik ekranı, kullanıcılara sezgisel bir arayüz sunarken, 500.000 dalgaformu yenileme hızıyla en karmaşık sinyalleri bile net bir şekilde analiz etme imkanı sağlar. Bu osiloskop, eğitimden ileri düzey mühendislik uygulamalarına kadar geniş bir yelpazede ideal kullanım sunar.

Owon ADS3354A Osiloskop - 350 MHz, 4 Kanal, 10’’ Dokunmatik Ekran, 12 Bit Çözünürlük – Teknik Özellikler

• Bant Genişliği: 350 MHz
• Kanal Sayısı: 4 + EXT
• Örnekleme Hızı: 2.5 GSa/s (tek/çift kanal), 1.25 GSa/s (tüm kanallar)
• Kayıt Uzunluğu: 100M
• Dalgaformu Yenileme Hızı: 500.000 wfms/s
• Dikey Çözünürlük: 12 bit
• Gerilim Aralığı: 500 µV/div – 10 V/div
• Zaman Tabanı: 500 ps/div – 1000 s/div
• DC Kazanç Doğruluğu: %3 (≤1mV), %2 (2mV), %1.5 (≥5mV)
• Giriş Empedansı: 1 MΩ ±2% / 50 Ω ±2%
• Prob Katsayısı: 1X – 1M X, özelleştirilebilir

Ek Özellikler

• Segmented Memory: Evet, segmentation desteği mevcut
• Mask Test (Pass/Fail): Evet, pass/fail mask kuralı ve çıkışı var

Tetikleme ve Ölçümler

• Tetikleme Türleri: Kenar, Video, Darbe, Eğim, Runt, Pencere, Zaman Aşımı, N. Kenar, Lojik
• Protokol Tetikleme: RS232/UART, I2C, SPI, CAN, LIN
• Otomatik Ölçümler: Frekans, Periyot, RMS, Vpp, Faz vb. (43 çeşit)
• Matematiksel İşlemler: Dört işlem, mantıksal, integral, türev, FFT, filtreleme ve kullanıcı tanımlı fonksiyonlar
• Frekans Sayacı: 6 haneli
• Voltmeter: DC / AC RMS ölçüm

Arbitrary Fonksiyon Jeneratör (AFG – Dahil)

• Maks. Frekans: 50 MHz, çift kanal
• Örnekleme Hızı: 160 MSa/s
• Çözünürlük: 14 bit
• Modülasyonlar: AM, FM, PM, FSK, Süpürme, Patlama
• Ekstralar: Bode diyagramı, waveform klonlama (AFG modellerinde)

Görsel ve Ekran Özellikleri

• Ekran: 10.1 inç çoklu dokunmatik LCD
• Çözünürlük: 1024 × 600

Depolama ve Yazılım

• Gelişmiş veri yönetimi
• Dosya düzenleme ve dışa aktarma seçenekleri

Güç ve Fiziksel Özellikler

• Güç Girişi: 100V–240V AC, 50/60 Hz
• Adaptör: AFG'li modeller için 12V/≥4A
• Boyutlar: 325 × 209 × 111.5 mm
• Ağırlık: ~3.2 kg

İletişim ve Bağlantılar

• USB: 1 × USB device / 3 × USB host
• LAN: SCPI ve web kontrol destekli
• HDMI: Var
• Type-C Güç Girişi: Opsiyonel
• Kablosuz Bağlantı (Opsiyonel): Wi-Fi / Bluetooth
• Harici Aygıt: Klavye / mouse desteği
• Ses: Dahili mikrofon ve hoparlör

Kullanım Alanları

• Protokol Analizi: UART, I2C, SPI, CAN, LIN
• Eğitim & Ar-Ge: Çok fonksiyonlu kullanım
• Teknik Servis: Taşınabilirlik ile sahada test ve analiz

• Kutu İçeriği
• Standart: ADS3354A Osiloskop
• Prob setleri
• Güç adaptörü
• USB kablosu
• Kullanım kılavuzu
• (Opsiyonel): Wi-Fi/Bluetooth modülü, taşıma çantası
