Owon HDS242 40 MHz 2 Kanal El Tipi Dijital Osiloskop
OWON HDS200 Serisi Dijital Osiloskop Genel Özellikleri:
- Osiloskop + multimetre + dalga formu üreteci
- 3,5 inç yüksek çözünürlüklü, yüksek kontrastlı renkli LCD ekran, dış mekan kullanımı için uygundur
- 18650 lityum pil, 3-6 saat boyunca sürekli çalışabilir
- USB Type-C arayüzü, powerbank ve PC yazılım bağlantısını destekler
- Kendi kendini kalibre etme işlevi
- SCPI desteklenir, ikincil geliştirmeyi kolaylaştırır
HDS242 Genel Özellikleri:
- 40MHz Bant Genişliği
- 2 Kanal
- 250MSa/s Örnekleme Oranı
- 8K Kayıt Uzunluğu
|
Model |
HDS25(S) |
HDS242(S) |
HDS272(S) |
HDS2102(S) |
HDS2202(S) |
||
|
Bandwidth |
25MHz |
40MHz |
70MHz |
100MHz |
200MHz |
||
|
Channels |
2-CH |
||||||
|
Sample Rate |
250MSa/s |
500MSa/s |
1GSa/s |
||||
|
Acquisition Model |
Normal, Peak detect |
||||||
|
Record Length |
8K |
||||||
|
Display |
3.5-inch LCD |
||||||
|
Waveform Refresh Rate |
10,000 wfrms/s |
||||||
|
Input Coupling |
DC, AC, and Ground |
||||||
|
Input Impedance |
1 MΩ±2%, in parallel with 16pF±10pF |
||||||
|
Probe Attenuation Factors |
1X,10X,100X,1000X,10000X |
||||||
|
Max. input Voltage |
400V (DC+AC, PK-PK, 1MΩ input impedance) (10:1 probe attenuation) |
||||||
|
Bandwidth Limit (typical) |
20MHz |
||||||
|
Horizontal Scale |
5ns/div - 1000s/div, step by 1 - 2 - 5 |
2ns/div - 1000s/div, step by 1 - 2 - 5 |
|||||
|
Vertical Sensitivity |
10mV/div - 10V/div |
||||||
|
Vertical Resolution |
8 bits |
||||||
|
Trigger Type |
Edge |
||||||
|
Trigger Modes |
Auto, Normal, single |
||||||
|
Automatic Measurement |
Frequency, Period, Amplitude, Max, Min, Mean, PK-PK |
||||||
|
Cursor Measurement |
ΔV, ΔT, ΔT&ΔV between cursors |
||||||
|
Communication Interface |
USB Type-C |
||||||

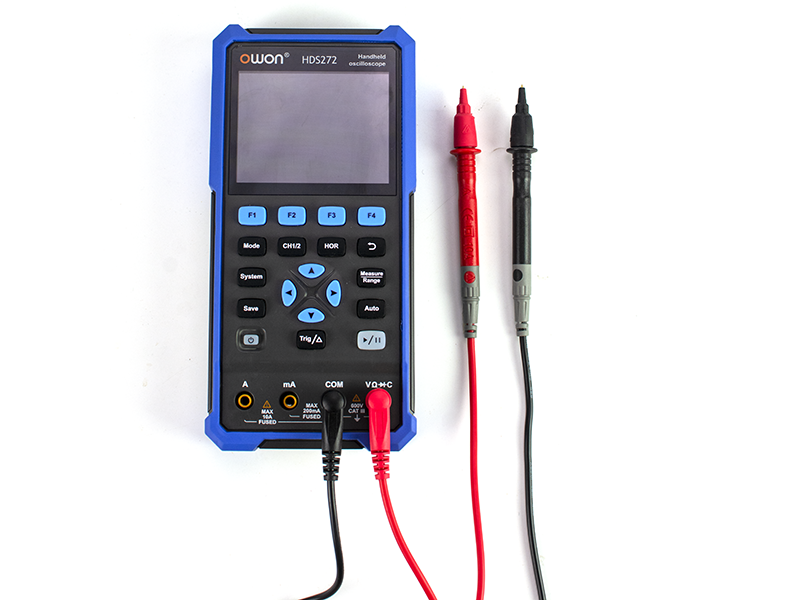

「Multimeter」Specifications (Standard)
|
Max. Resolution |
20,000 counts |
|
Testing Mode |
Voltage, Current, Resistance, Capacitance, Diode ,and Continuity test |
|
Input Impedance |
10MΩ |
|
Max Input Voltage |
AC 750V, DC 1000V |
|
Max Input Current |
DC : 10A AC : 10A |
|
Diode |
0 - 2V |
「Waveform Generator」Specifications (Only for HDS25S, HDS242S, HDS272S, HDS2102S, HDS2202S)
|
Frequency Output |
Sine |
0.1Hz - 25MHz (HDS242S, 272S, 2102S, 2202S) |
|
0.1Hz - 10MHz (HDS25S) |
||
|
Square |
0.1Hz - 5MHz (HDS242S, 272S, 2102S, 2202S) |
|
|
0.1Hz - 2MHz (HDS25S) |
||
|
Ramp |
0.1Hz - 1MHz |
|
|
Pulse |
0.1Hz - 5MHz |
|
|
Arbitrary |
0.1Hz - 5MHz |
|
|
Sampling Rate |
125MSa/s |
|
|
Channel |
1-CH |
|
|
Amplitude Range (high impedance) |
20 mVpp - 5 Vpp |
|
|
Waveform Length |
8K |
|
|
Vertical Resolution |
14bits |
|
|
Output Impedance |
50Ω |
|
