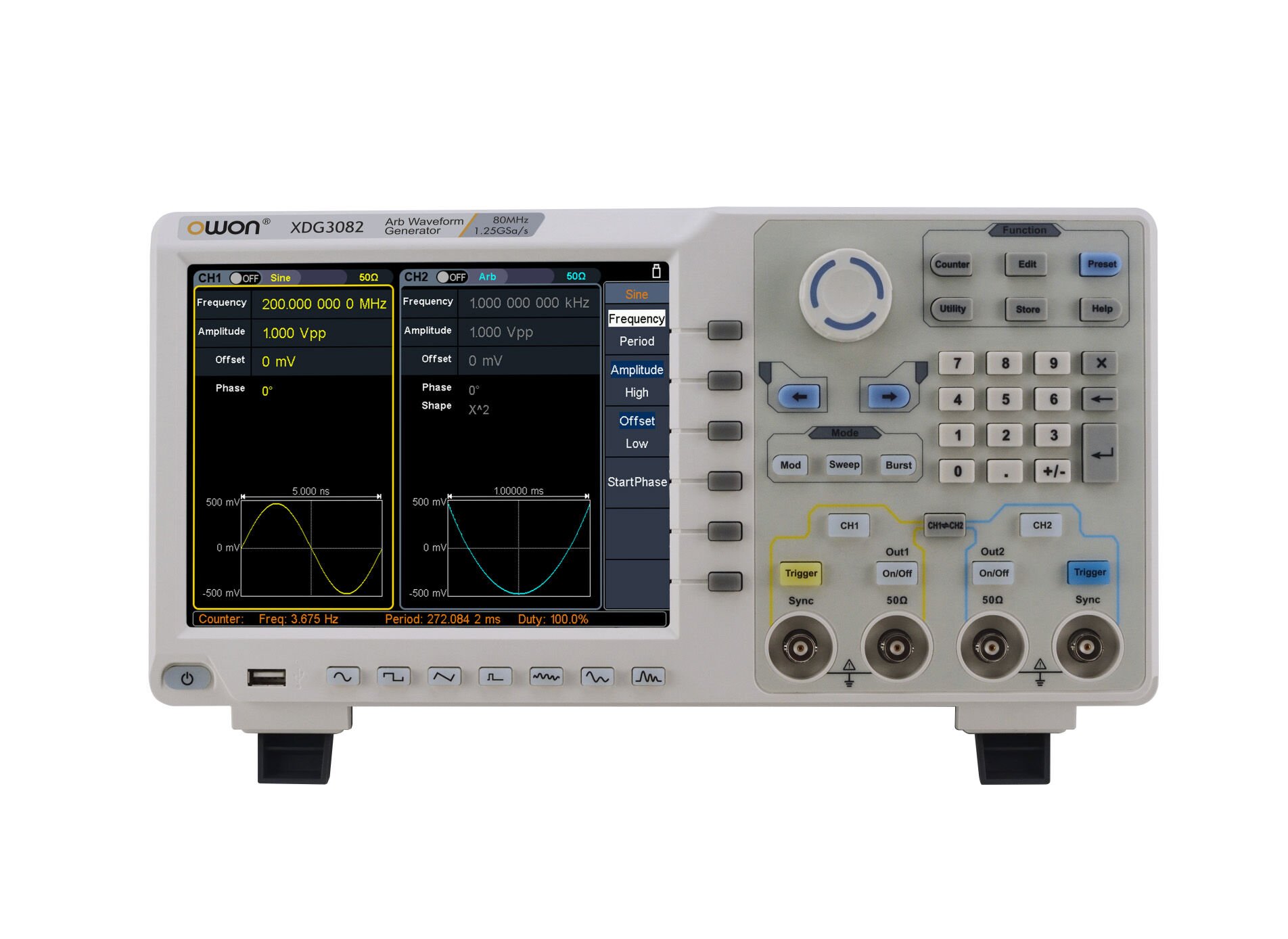

OWON XDG3082 Keyfi Fonksiyon Jeneratör 80MHz
OWON XDG3082 Keyfi Fonksiyon Jeneratör 80 MHz
Owon XDG3082, 80 MHz'e kadar sinyal üretimi yapabilen, iki bağımsız kanal ve gelişmiş modülasyon seçeneklerine sahip profesyonel bir keyfi fonksiyon jeneratörüdür. 8 inçlik dokunmatik ekranı, kullanıcıya hızlı ve sezgisel bir kontrol deneyimi sunar. Yüksek örnekleme hızı, geniş dalga biçimi kütüphanesi ve SCPI uyumluluğu ile gelişmiş test ve tasarım uygulamaları için oldukça uygundur. Kompakt tasarımı sayesinde masa üzerinde az yer kaplar ve fiyat/performans oranı oldukça avantajlıdır.
OWON XDG3082 Keyfi Fonksiyon Jeneratör 80 MHz – Frekans ve Dalga Biçimi
Frekans Çıkış Aralığı:
- Sinüs: 1 μHz - 80 MHz
- Kare: 1 μHz - 30 MHz
- Darbe: 1 μHz - 25 MHz
- Rampa: 1 μHz - 5 MHz
- Gürültü: 120 MHz (-3 dB, tipik)
- Keyfi Dalga: 1 μHz - 15 MHz (yerleşik)
- Harmonik: 1 μHz - 40 MHz (16. harmonik)
Öne Çıkan Özellikler:
- Örnekleme: 1.25 GSa/s
- Dikey Çözünürlük: 16 bit
- Frekans Kararlılığı: ±1 ppm
- Keyfi Dalga Hafızası: 16M nokta
- Standart Dalga Formları: Sinüs, kare, darbe, rampa, gürültü, harmonik
- Keyfi Dalga Formları: 150 yerleşik + kullanıcı tanımlı
Dokunmatik Ekran ve Kullanıcı Deneyimi:
- Ekran: 8 inç renkli TFT dokunmatik ekran (800 × 480 piksel)
- Kullanıcı Arayüzü: Hızlı erişim için hem dokunmatik hem fiziksel kontrol
- Menü Yapısı: Modern ve kullanıcı dostu arayüz
Modülasyon ve İşlevler:
Desteklenen Modülasyonlar:
- AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, BPSK, OSK, ASK, QPSK, DSB-AM, SUM, Sweep, Burst
Tetikleme Seçenekleri:
- Dahili / harici tetik, modülasyon, frekans sayacı, referans saat giriş/çıkışı
Frekans Sayacı:
- Aralık: 0,00000001 MHz - 200 MHz
- Ölçüm Tipleri: Frekans, periyot, pozitif/negatif darbe genişliği, görev döngüsü
- Çözünürlük: 7 basamak

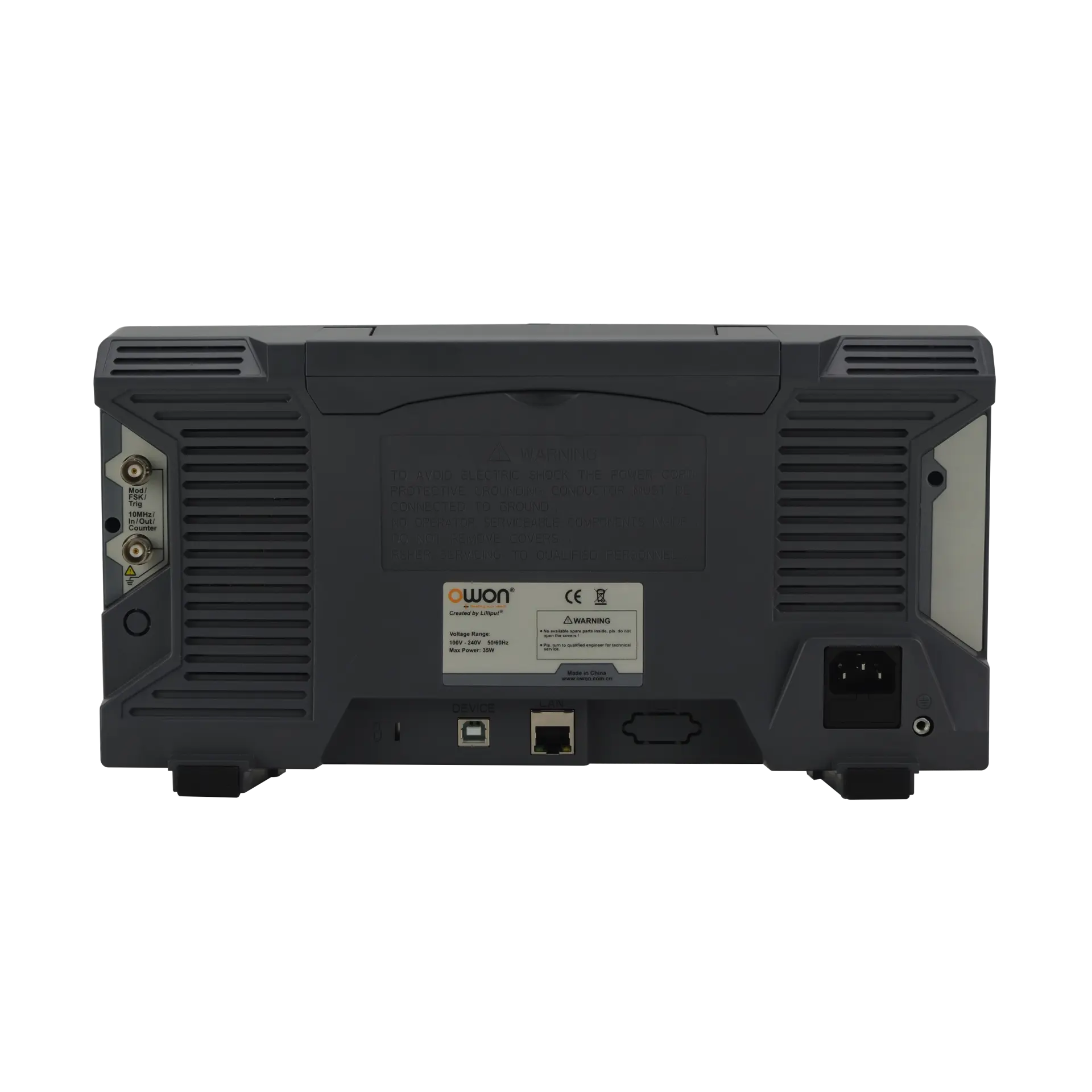

Bağlantılar ve Arayüzler:
- İletişim: USB Host, USB Device, LAN, RS232 (opsiyonel)
- SCPI ve LabVIEW desteği
Fiziksel Özellikler:
- Boyutlar: 340 mm × 177 mm × 90 mm
- Ağırlık: 2,3 kg
- Tasarım: Kompakt ve masa dostu yapı
Kullanım Alanları:
- Elektronik geliştirme ve test uygulamaları
- Üniversite ve eğitim laboratuvarları
- Sinyal simülasyonu ve cihaz doğrulama
- Telekomünikasyon ve Ar-Ge çalışmaları
Kutu İçeriği:
- Owon XDG3082 Fonksiyon Jeneratörü
- Güç kablosu
- Kullanım kılavuzu
- USB kablosu
- 2 x BNC/Q9 kablo
