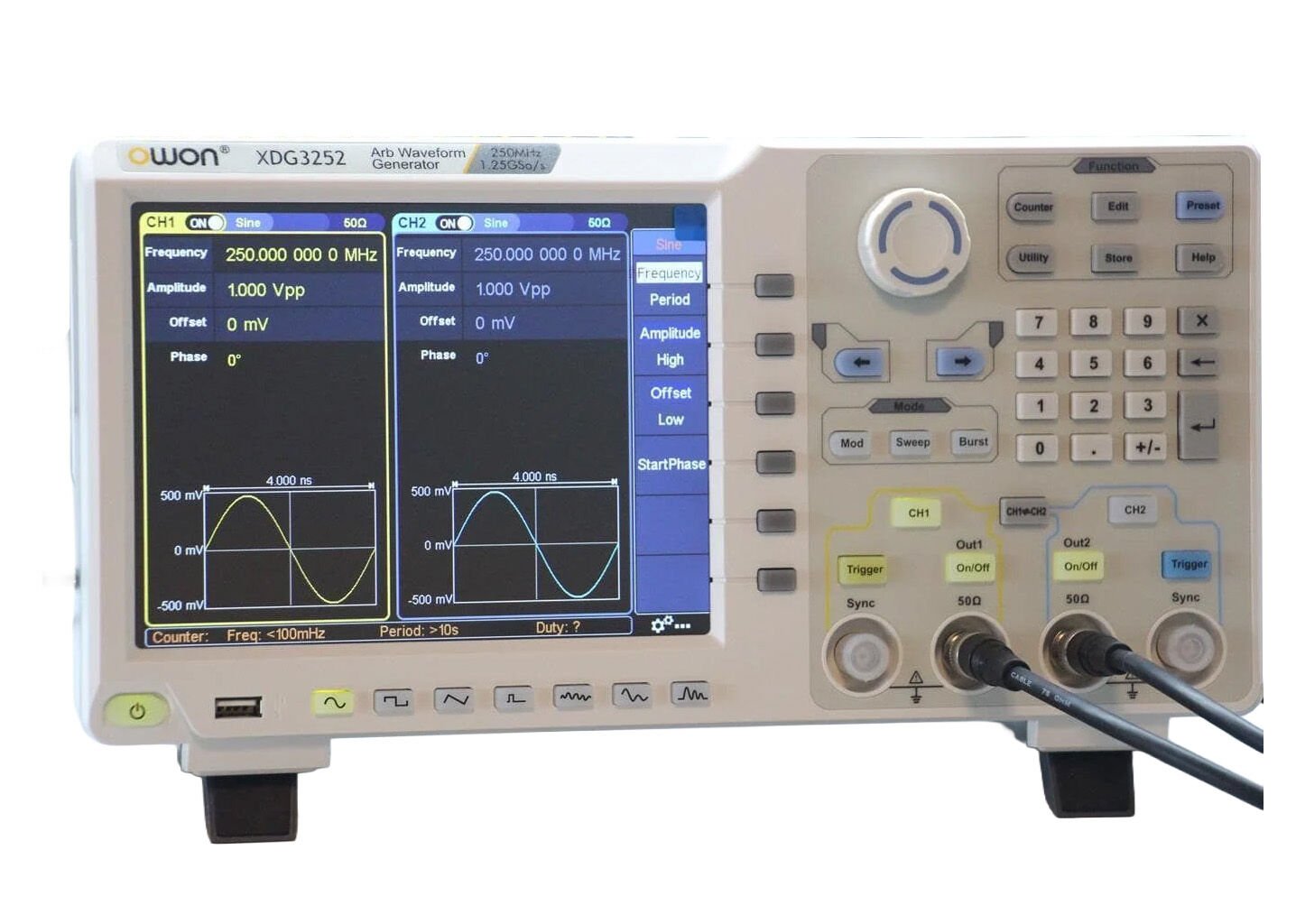

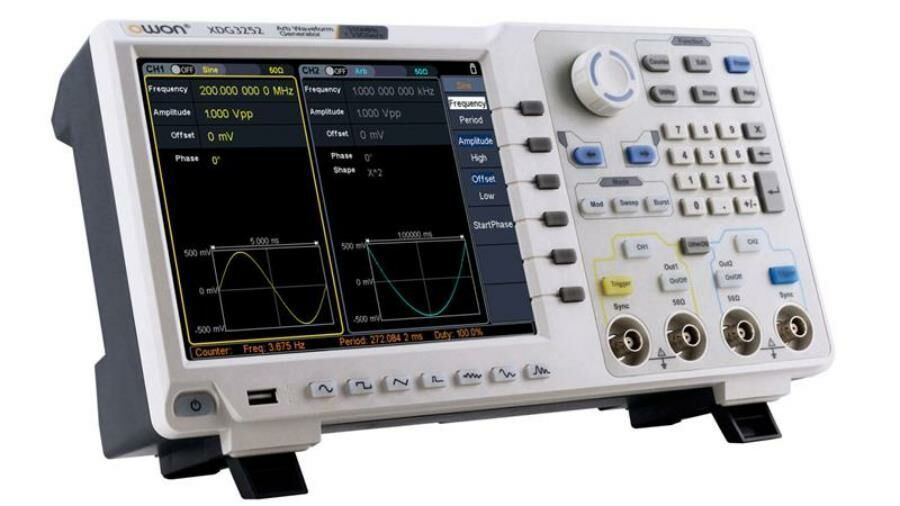

OWON XDG3162 Keyfi Fonksiyon Jeneratör 160MHz
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160 MHz
Owon XDG3162, 160 MHz’e kadar geniş frekans aralığı sunan, iki bağımsız kanal ve gelişmiş modülasyon seçenekleri ile donatılmış profesyonel bir keyfi fonksiyon jeneratörüdür. 8 inçlik dokunmatik ekranı sayesinde kullanıcı dostu ve hızlı bir kontrol deneyimi sağlar. Yüksek örnekleme hızı, geniş dalga biçimi kütüphanesi ve SCPI uyumluluğu, gelişmiş test ve tasarım uygulamaları için bu cihazı ideal hale getirir. Kompakt yapısı sayesinde masa üzerinde az yer kaplar ve fiyat/performans oranı oldukça yüksektir.
OWON XDG3162 Keyfi Fonksiyon Jeneratör 160 MHz – Frekans ve Dalga Biçimi
Frekans Çıkış Aralığı:
- Sinüs: 1 μHz - 160 MHz
- Kare: 1 μHz - 100 MHz
- Darbe: 1 μHz - 80 MHz
- Rampa: 1 μHz - 3 MHz
- Gürültü: 250 MHz (-3 dB, tipik)
- Keyfi Dalga: 1 μHz - 40 MHz
- Harmonik: 1 μHz - 80 MHz (16. harmonik)
Öne Çıkan Özellikler:
- Örnekleme: 1.25 GSa/s
- Dikey Çözünürlük: 16 bit
- Frekans Kararlılığı: ±1 ppm
- Keyfi Dalga Hafızası: 16M nokta
- Standart Dalga Formları: Sinüs, kare, darbe, rampa, gürültü, harmonik
- Keyfi Dalga Formları: 150 yerleşik + kullanıcı tanımlı

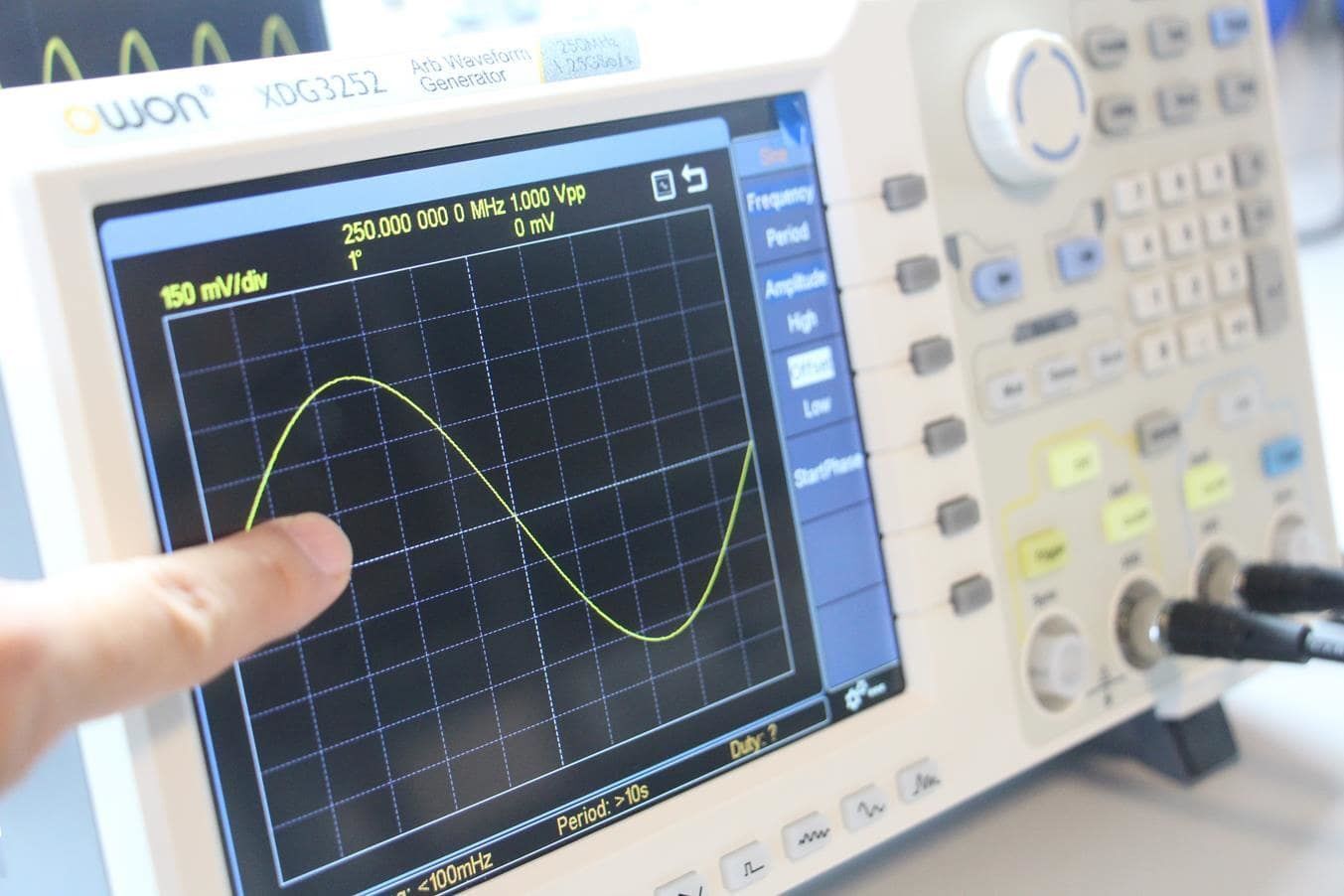

Dokunmatik Ekran ve Kullanıcı Deneyimi:
- Ekran: 8 inç renkli TFT dokunmatik ekran (800 × 480 piksel)
- Kullanıcı Arayüzü: Hızlı erişim için dokunmatik ve fiziksel kontrol
- Menü Yapısı: Modern ve kullanıcı dostu arayüz
Modülasyon ve İşlevler:
Desteklenen Modülasyonlar:
- AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, BPSK, OSK, ASK, QPSK, DSB-AM, SUM, Sweep, Burst
Tetikleme Seçenekleri:
- Dahili / harici tetik, modülasyon, frekans sayacı, referans saat giriş/çıkışı
Frekans Sayacı:
- Aralık: 0,00000001 MHz - 200 MHz
- Ölçüm Tipleri: Frekans, periyot, pozitif/negatif darbe genişliği, görev döngüsü
- Çözünürlük: 7 basamak

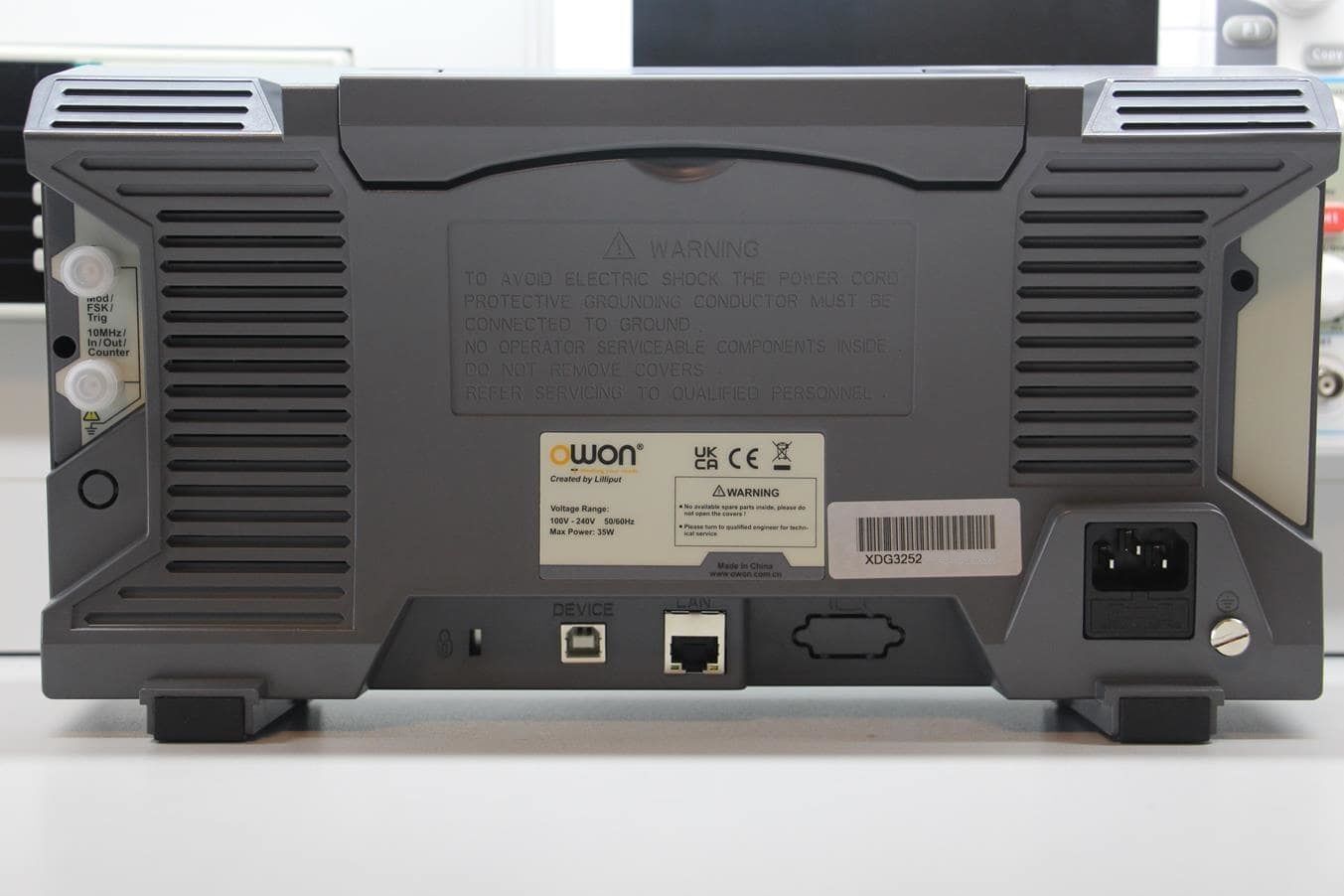

Bağlantılar ve Arayüzler:
- İletişim: USB Host, USB Device, LAN, RS232 (opsiyonel)
- SCPI ve LabVIEW desteği
Fiziksel Özellikler:
- Boyutlar: 340 mm × 177 mm × 90 mm
- Ağırlık: 2,3 kg
- Tasarım: Kompakt ve masa dostu yapı
Kullanım Alanları:
- Elektronik geliştirme ve test uygulamaları
- Üniversite ve eğitim laboratuvarları
- Sinyal simülasyonu ve cihaz doğrulama
- Telekomünikasyon ve Ar-Ge çalışmaları
Kutu İçeriği:
- Owon XDG3162 Fonksiyon Jeneratörü
- Güç kablosu
- Kullanım kılavuzu
- USB kablosu
- 2 x BNC/Q9 kablo
