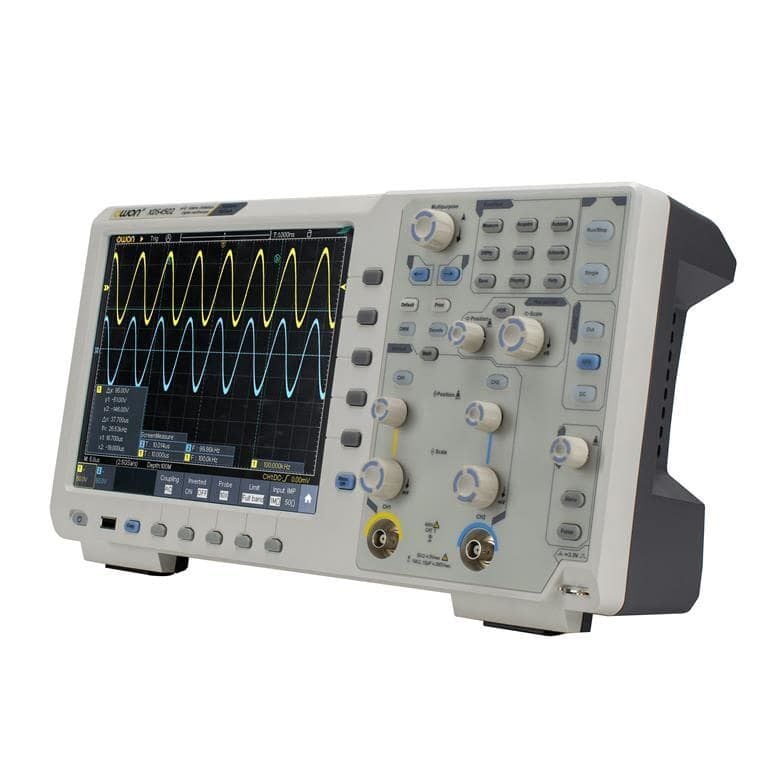

Owon XDS4502 Osiloskop 2 Kanal 500 MHz

Owon XDS4502 Osiloskop - 2 Kanal, 500 MHz, 10.4'' Ekran, Full Paket

Owon XDS4502 Osiloskop:

Owon XDS4502, 500 MHz bant genişliği ve 5 GS/s örnekleme hızı ile gelişmiş sinyal analiz çözümleri sunar. Bu osiloskop, genişletilmiş fonksiyonlarıyla dikkat çeker ve tek bir cihazda osiloskop, sinyal jeneratörü, FFT spektrum analizörü, frekans sayacı, protokol çözücü, multimetre ve bode analizörü gibi yedi farklı ölçüm fonksiyonunu birleştirir. 10.4 inç geniş dokunmatik ekranı ve yüksek çözünürlük özellikleri ile hassas sinyal yakalama imkanı sağlar. Gelişmiş analiz özellikleri, hızlı dalgaformu yenileme hızı ve geniş bellek kapasitesiyle her türlü test uygulamanız için ideal bir tercihtir.

Ana Teknik Özellikler:

• Kanal Sayısı: 2 Kanal
• Bant Genişliği: 500 MHz
• Örnekleme Hızı: 5 GS/s (gerçek zamanlı)
• Bellek Derinliği: 400 M
• Dalgaformu Yenileme Hızı: 600,000 wfms/s
• Dikey Çözünürlük: 8 bit
• Dikey Hassasiyet: 1 mV/div – 10 V/div (1 MΩ), 1 mV/div – 1 V/div (50 Ω)
• Zaman Tabanı Aralığı: 500 ps/div – 1000 s/div
• Giriş Empedansı: 1 MΩ ±2% || 15 pF ±5 pF; 50 Ω ±2%
• Tetikleme Türleri: Kenar, video, darbe, eğim, timeout, pencere, Nth edge, logic, UART, I2C, SPI, CAN
• Protokol Çözümleme: RS232, I2C, SPI, CAN
• Otomatik Ölçümler: Periyot, frekans, RMS, Vpp, duty cycle, faz, darbe genişliği, gecikme, alan vb.

FFT Spektrum Analizörü Özellikleri:

• FFT Uzunluğu: 1 milyon nokta
• Analiz Türleri: FFT, FFT RMS, zoom, dijital filtreleme (alçak, yüksek, bant geçiren, bant durduran)

Sinyal Jeneratörü Özellikleri:

• Kanal Sayısı: 1 Kanal
• Maksimum Frekans: 50 MHz
• Örnekleme Hızı: 250 MSa/s
• Dikey Çözünürlük: 14 bit
• Amplitüd: 2 mVpp – 5 Vpp (≤50 MHz), 2 mVpp – 20 Vpp (≤25 MHz)
• Modülasyon: AM, FM, PM, FSK, Sweep, Burst

Frekans Sayacı Özellikleri:

• Hassasiyet: Yüksek çözünürlükte sayım
• Senkr. Çalışma: Osiloskop modülü ile entegre

Multimetre Özellikleri:

• Gösterim: 4½ dijit
• Ölçüm Türleri: Gerilim, akım, direnç, kapasite, frekans, duty cycle, süreklilik, diyot testi
• True RMS: Evet
• Otomatik Ölçeklendirme: Evet

Diğer Özellikler:

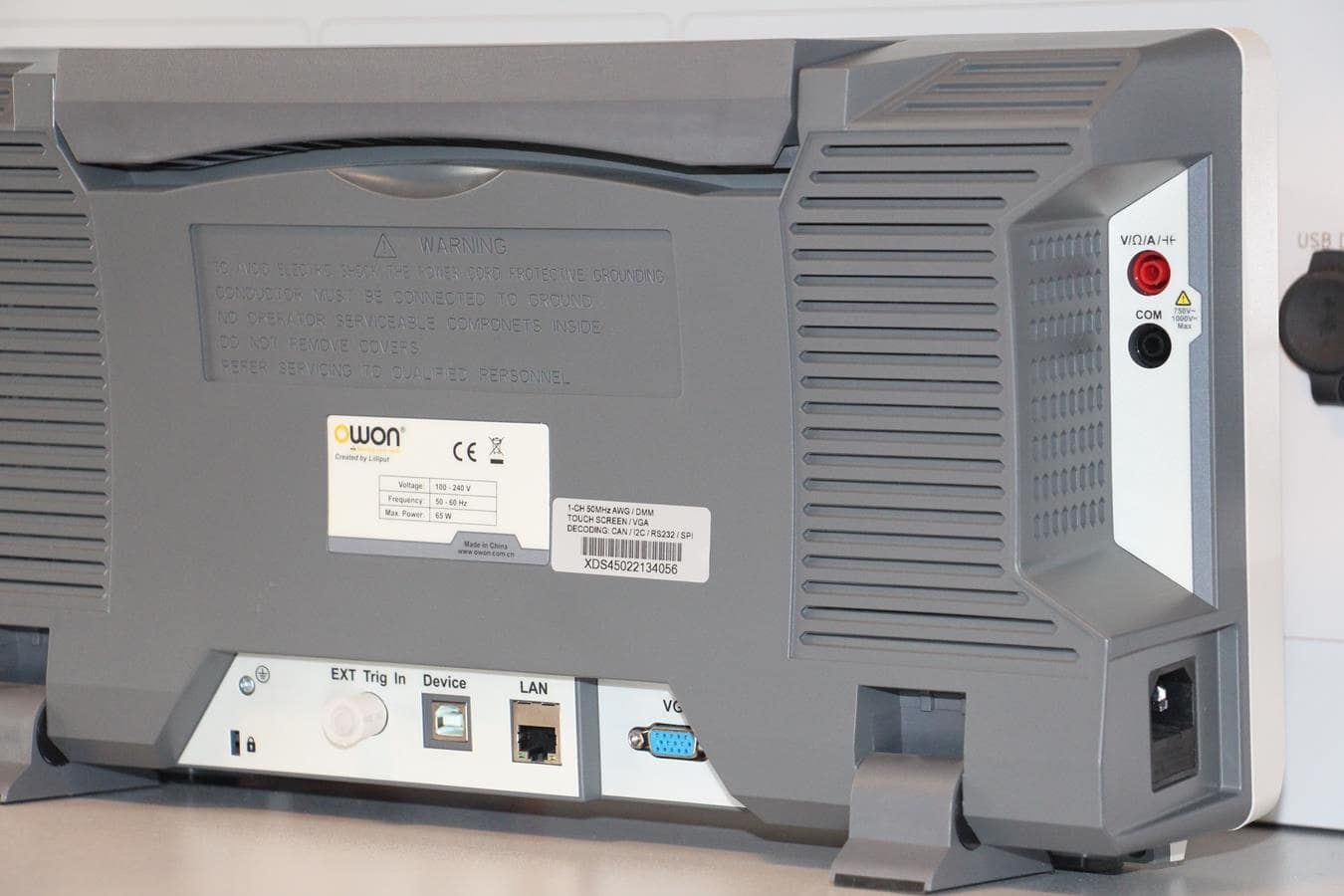

• Arayüzler: USB Host & Device, LAN, VGA çıkışı, Trigger Out (Pass/Fail), Harici Trigger Girişi
• Yazıcı Desteği: PictBridge uyumlu
• Dalgaformu Kopyalama: Mevcut (Waveform Cloning)
• Bode Diyagramı: Standart
• Boyutlar: 422 x 226 x 135 mm
• Ağırlık: Yaklaşık 5 kg

Kutu İçeriği:

• Güç kablosu
• USB kablosu
• 2 adet osiloskop probu
• Prob ayar aracı
• Q9 kablosu
• CD-ROM
• Hızlı başlangıç kılavuzu
• Multimetre probları, akım uzatma modülü
